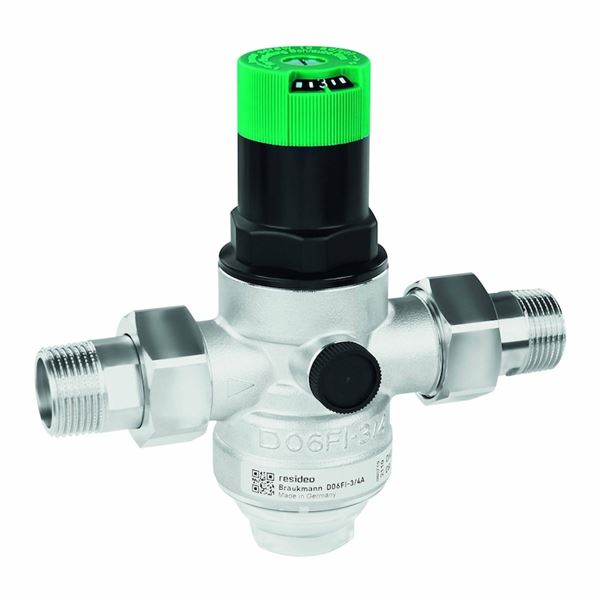

4169-SS_IMG_1_D06FI.jpg Resideo

Reducerventil AT 4169-SS

Reducerventil i rostfritt stål. Tryck på utlopp justerbart (1,5-6bar). För tryckreducering av vatten. Typ D06FI.

Dimensionsområde (DN, liter) 15 - 50
Tryckklass (PN) 25
Temperatur (°C) 5 - 70
Material Rostfritt stål, Gummi

    Varianter

    Artikelnummer DN PN KVS Lågtryck bar(g) Avs.datum Bruttopris Antal
    AT 4169-15-SS 15 25 2,4 1,5 - 6 2023-10-17 5 995 SEKBeställningsvara
    AT 4169-20-SS 20 25 3,1 1,5 - 6 2023-10-17 7 250 SEKBeställningsvara
    AT 4169-25-SS 25 25 5,8 1,5 - 6 2023-10-17 9 650 SEKBeställningsvara
    AT 4169-32-SS 32 25 5,9 1,5 - 6 2023-10-17 11 950 SEKBeställningsvara
    AT 4169-40-SS 40 25 12,6 1,5 - 6 2023-10-17 16 915 SEKBeställningsvara
    AT 4169-50-SS 50 25 12 1,5 - 6 2023-10-17 21 750 SEKBeställningsvara

    Produktinformation

    Användningsområde

    Enligt EN 806-2 skyddar tryckreduceringsventiler av den här typen hushållsvatteninstallationer mot för högt tryck från vattenförsörjningen. De kan också användas för industriella eller kommersiella tillämpningar inom ramen för deras specifikation. Genom att installera en tryckreduceringsventil undviks tryckskador och vattenförbrukningen minskar. Det inställda trycket hålls också konstant, även när det finns stora fluktuationer i inloppstrycket. Genom att minska drifttrycket och hålla det på en konstant nivå minimeras flödesbruset i installationen.

    AMA-text

    PSE.21 Tryckstyrda ventiler i vätskesystem

    Kvalitetsäkring

    DWGV

    Markning pa produkt:Fabrikat, anslutning och pil visande flödesriktning.

    Mått och vikt

    Dimensionsområde (DN, liter):15 - 50

    Funktion och konstruktion

    Fjäderbelastad tryckreducerventil med inbyggt smutsfilter med maskvidd 0,16 mm. Ventilen ger konstant lågtryck även vid varierande högtryck. Ventilen har två uttag för mätning av lågtrycket. Ventilen är försedd med kopplingsmutter för montage.

    Tekniska data

    Flödesriktning:Enkelriktad

    Material:Rostfritt stål, Gummi

    Materialkod:EPDM (etenpropengummi)

    Temperatur (°C):5 - 70

    Tryckklass (PN):25

    Anslutning:Utvändig gänga ISO 228-1 (G, BSPP)

    ETIM klassning:EC010122 - Tryckreduceringsventil

    Installation och underhåll

    Horisontell och vertikal installation möjlig. Ventilens anslutningsform är utvändig rörgänga.
    Se bruksanvisning.
