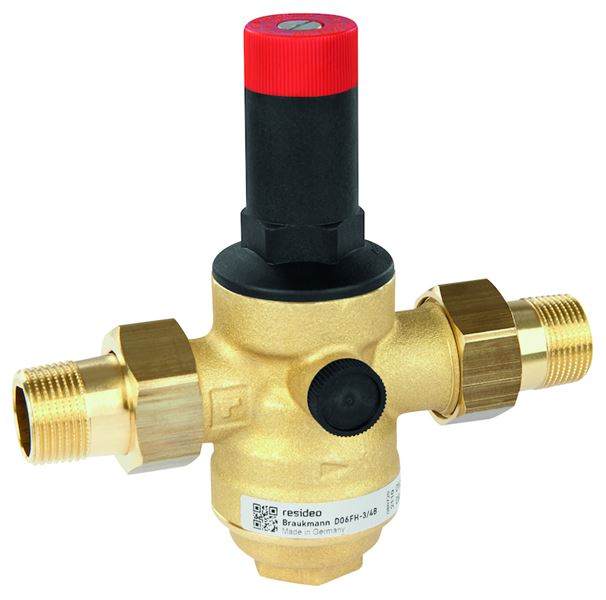

För tryckreducering av vatten med inställbart högtryck (1,5-12bar) på utloppet. Högtrycksreduceringsventil med balanserat säte och skala för börvärde, typ D06FH
| Dimensionsområde (DN, liter) | 15 - 50 |
|---|---|
| Tryckklass (PN) | 25 - 40 |
| Temperatur (°C) | 0 - 70 |
| Material | Mässing, Rostfritt stål, Gummi |
| Artikelnummer | DN | PN | KVS | Lågtryck bar(g) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 4167-15 | 15 | 25 | 2,4 | 1,5 - 12 | 2023-09-14 | 1 990 SEK | |
| AT 4167-20 | 20 | 25 | 3,1 | 1,5 - 12 | 2023-09-14 | 2 270 SEK | |
| AT 4167-25 | 25 | 25 | 7,6 | 1,5 - 12 | 2023-09-14 | 2 650 SEK | |
| AT 4167-32 | 32 | 25 | 9,1 | 1,5 - 12 | 2023-09-14 | 4 050 SEK | |
| AT 4167-40 | 40 | 25 | 12,6 | 1,5 - 12 | 2023-09-14 | 7 700 SEK | |
| AT 4167-50 | 50 | 25 | 12 | 1,5 - 12 | 2023-09-14 | 8 200 SEK |
Enligt EN 806-2 skyddar tryckreduceringsventiler av den här typen vatteninstallationer mot för högt tryck från vattenförsörjningen. De kan också användas för industriella eller kommersiella tillämpningar inom ramen för deras specifikation. Genom att installera en tryckreduceringsventil undviks tryckskador och vattenförbrukningen minskar. Det inställda trycket hålls också konstant, även när det finns stora variationer i inloppstrycket. Genom att minska drifttrycket och hålla det på en konstant nivå minimeras flödesbruset i installationen.
PSE.21 Tryckstyrda ventiler i vätskesystem
Reducerventil AT 4167..., G... av mässing DZR, inställbar lågtryck 1,5-12 bar. För vatten.
Markning pa produkt:Fabrikat, anslutning och pil visande flödesriktning.
Byggvarubedömning:Undviks
BVB ID:52034
SundaHus:C-
Reach anmälningsplikt
| Pos | Komponent | Material |
|---|---|---|
| 1 | Fjäderhätta med justervred | Övrigt |
| 2 | Ventilhus | Mässing |
| 3 | Anslutningar | Mässing |
| 4 | Tryckmätare (ej inkluderad) | Övrigt |
| 5 | Filterskål |
| DN | A | B | C | D |
|---|---|---|---|---|
| 15 | 140 | 96 | 58 | |
| 20 | 160 | 96 | 58 | |
| 25 | 180 | 140 | 88 | |
| 32 | 200 | 140 | 88 | |
| 40 | 255 | 172 | 126 | |
| 50 | 255 | 172 | 126 |
Dimensionsområde (DN, liter):15 - 50
Ventilen har inbyggt smutsfilter med maskvidd 0,16 mm (gäller ej AT 4235).
Käglan är avlastad, vilket ger konstant lågtryck även vid varierande högtryck. Ventilen är tät vid nollförbrukning och lågtrycket är konstant. Ventilhuset har två uttag för mätning av lågtrycket (för AT 4235 ett uttag).
AT 4166, 4167 är försedd med kopplingsmutter för anslutning. Manometer medföljer endast vid separat beställning.
Material:Mässing, Rostfritt stål, Gummi
Temperatur (°C):0 - 70
Temperatur noteringar:70°C vid max 10bar, max. driftstemperatur medium enligt EN 1567 30°C
Tryckklass (PN):25 - 40
Anslutning:Utvändig gänga ISO 228-1 (G, BSPP)
Möjlig montageposition:Horisontell
ETIM klassning:EC010122 - Tryckreduceringsventil
Kan monteras i valfritt inbyggnadsläge. För AT4166 och 4167 skall filtret monteras nedåt.
