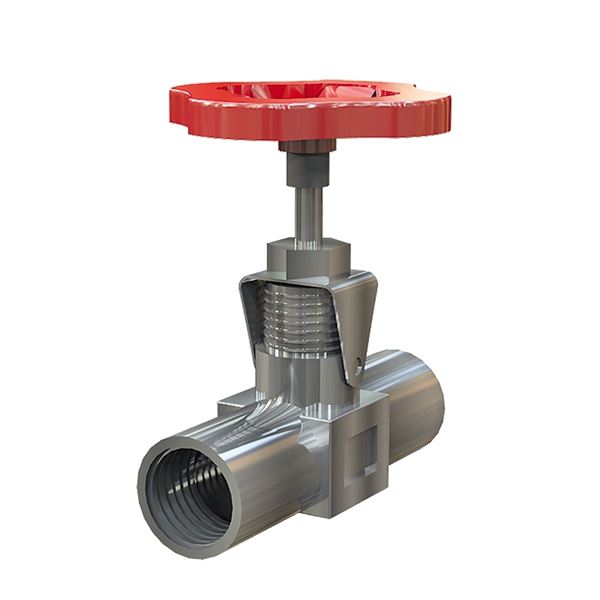

Nålventil för avstängning och reglering av ånga, gaser och vätskor. Försedd med låsbygel som hindrar packboxmuttern och spindeln från att lossna vid manövrering och vibrationer. Ventilerna har invändig spindelgängning med stigande spindel och ratt.
| Dimensionsområde (DN, liter) | 8 - 15 |
|---|---|
| Tryckklass (PN) | 400 |
| Temperatur (°C) | 0 - 300 |
| Material | Rostfritt stål, Gummi, Övrigt |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | Anslutning 1 | Anslutning 2 | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 1890B08 | 8 | 400 | 0 - 300 | Invändig gänga ISO 228-1 (G, BSPP) | Handratt | Invändig gänga ISO 228-1 (G, BSPP) | Invändig gänga ISO 228-1 (G, BSPP) | 2023-07-24 | 690 SEK | |
| AT 1890B10 | 10 | 400 | 0 - 300 | Invändig gänga ISO 228-1 (G, BSPP) | Handratt | Invändig gänga ISO 228-1 (G, BSPP) | Invändig gänga ISO 228-1 (G, BSPP) | 2023-07-24 | 720 SEK | |
| AT 1890B15 | 15 | 400 | 0 - 300 | Invändig gänga ISO 228-1 (G, BSPP) | Handratt | Invändig gänga ISO 228-1 (G, BSPP) | Invändig gänga ISO 228-1 (G, BSPP) | 2023-07-24 | 750 SEK |
För avstängning och reglering av:
- ånga
- gaser
- vätskor
PSB.5 Kägelventiler och nålventiler
PED 2014/68/EU art 4.3, AFS 2016:1, 8 paragraf
Markning pa produkt:Fabrikat, DN, PN samt pil visande flödesriktning.
| DN | 8 | 10 | 15 |
|---|---|---|---|
| A | 59 | 59 | 59 |
| B | 82.8 | 82.8 | 82.8 |
| C | 58 | 58 | 58 |
Dimensionsområde (DN, liter):8 - 15
Försedd med låsbygel som hindrar packboxmuttern och spindeln från att lossna vid manövrering och vibrationer.
Ventilerna har invändig spindelgängning med stigande spindel och ratt.
Flödesriktning:Dubbelriktad
Material:Rostfritt stål, Gummi, Övrigt
Temperatur (°C):0 - 300
Temperatur noteringar:400bar @20C, 20bar @300C
Tryckklass (PN):400
Anslutning:Invändig gänga ISO 228-1 (G, BSPP)
Möjlig montageposition:Vertikal, Horisontell
ETIM klassning:EC010120 - Kägelventil
Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
