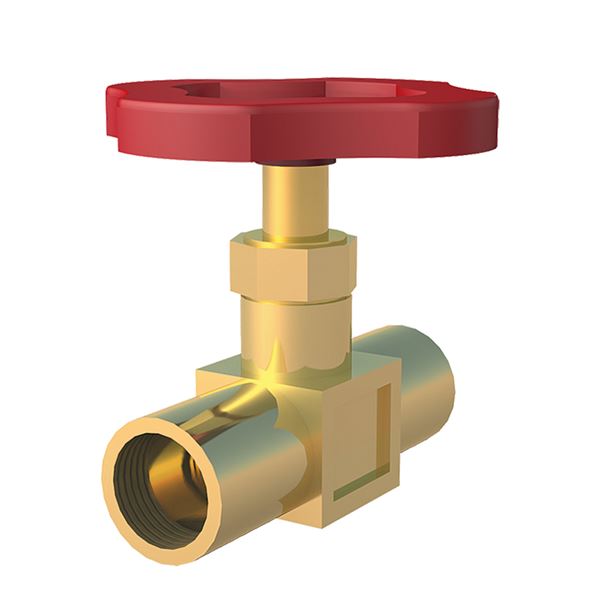

Nålventil för avstängning och reglering av ånga, gaser och vätskor. Ventilerna har invändig spindelgängning med stigande spindel och ratt. Manometerventil har höger- resp. vänstergänga. Boxpackning av aramid/NBR. Anslutning invändig gänggång.
| Dimensionsområde (DN, liter) | 8 - 15 |
|---|---|
| Tryckklass (PN) | 100 |
| Temperatur (°C) | 0 - 185 |
| Material | Mässing, Övrigt |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | Anslutning 1 | Anslutning 2 | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 1840A8 | 8 | 100 | 0 - 185 | Invändig gänga ISO 228-1 (G, BSPP) | Handratt | Invändig gänga ISO 228-1 (G, BSPP) | Invändig gänga ISO 228-1 (G, BSPP) | 2023-07-24 | 550 SEK | |
| AT 1840A10 | 10 | 100 | 0 - 185 | Invändig gänga ISO 228-1 (G, BSPP) | Handratt | Invändig gänga ISO 228-1 (G, BSPP) | Invändig gänga ISO 228-1 (G, BSPP) | 2023-07-24 | 469 SEK | |
| AT 1840A15 | 15 | 100 | 0 - 185 | Invändig gänga ISO 228-1 (G, BSPP) | Handratt | Invändig gänga ISO 228-1 (G, BSPP) | Invändig gänga ISO 228-1 (G, BSPP) | 2023-07-24 | 500 SEK |
För avstängning och reglering av:
- ånga
- gaser
- vätskor
PSB.5 Kägelventiler och nålventiler
Nålventil AT1840A, G..... med hus och spindel av mässing samt boxpackning av aramid/NBR. Invändig gänggång. PN 100.
AFS 2016:1, 8 paragraf
Markning pa produkt:Fabrikat, DN, PN, samt pil med flödesriktning.
Byggvarubedömning:Undviks
BVB ID:54560
Reach anmälningsplikt
Dimensionsområde (DN, liter):8 - 15
Ventilerna har invändig spindelgängning med stigande spindel och ratt.
Flödesriktning:Dubbelriktad
Material:Mässing, Övrigt
Materialkod:Mässing (CuZn39Pb3) (CW614N) (2.0401), Grafit
Temperatur (°C):0 - 185
Tryckklass (PN):100
Anslutning:Invändig gänga ISO 228-1 (G, BSPP)
Möjlig montageposition:Vertikal, Horisontell
ETIM klassning:EC010120 - Kägelventil
BK04 kod:20707 Kägelventiler
Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
