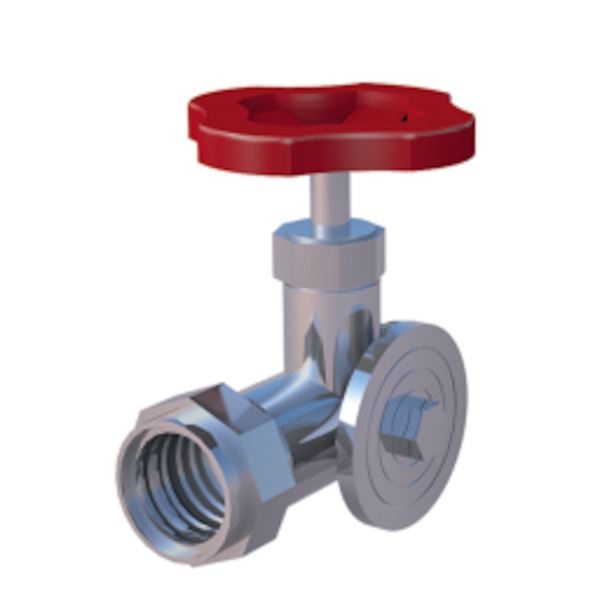

Manometerventil för avstängning och reglering av ånga, gaser och vätskor. Försedd med lontrollfläns och packboxmutter som hindrar spindeln från att lossna vid manövrering och vibrationer. Ventilerna har invändig spindelgängning med stigande spindel och ratt.
| Dimensionsområde (DN, liter) | 10 - 15 |
|---|---|
| Temperatur (°C) | 0 - 300 |
| Material | Rostfritt stål, Övrigt |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | Anslutning 1 | Anslutning 2 | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 1894B10 | 10 | 400 | 0 - 185 | Invändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 228-1 (G, BSPP) | Invändig gänga ISO 228-1 (G, BSPP) | Utvändig gänga ISO 228-1 (G, BSPP) | 2023-07-24 | 1 680 SEK | ||
| AT 1894B15 | 15 | 0 - 300 | Invändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 228-1 (G, BSPP) | Invändig gänga ISO 228-1 (G, BSPP) | Utvändig gänga ISO 228-1 (G, BSPP) | 2023-07-24 | 1 680 SEK |
För avstängning och reglering av:
- ånga
- gaser
- vätskor
PSB.5 Kägelventiler och nålventiler
Nalventil AT1894B, G..... med hus och spindel av rostfritt stål samt boxpackning av grafit. Invändig, utvändig gänga och kontrollfläns. PN 400.
AFS 2016:1, 8 paragraf
Markning pa produkt:DN, PN
| DN | 10 | 15 |
|---|---|---|
| A | 64.5 | 75.5 |
| B | 79 | 79 |
| C | 40 | 35 |
| D | 40 |
Dimensionsområde (DN, liter):10 - 15
Ventilerna har invändig och utvändig spindelgängning med stigande spindel och ratt. Manometerventil har höger- respektive vänstergänga samt kontrollfläns.
Material:Rostfritt stål, Övrigt
Materialkod:Syrafast stål 316 (1.4401), Grafit
Temperatur (°C):0 - 300
Temperatur noteringar:400bar @20C, 20bar @ 300C
Anslutning:Invändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 228-1 (G, BSPP)
Möjlig montageposition:Vertikal, Horisontell
ETIM klassning:EC010120 - Kägelventil
BK04 kod:20707 Kägelventiler
Enligt bruksanvisning. Ventil bör motioneras regelbundet.
