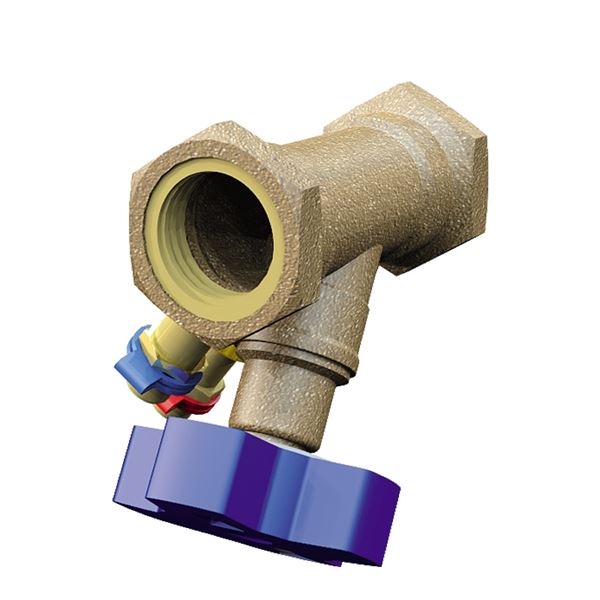

Balanseringsventil在1370年

Användningsområde.

För balansering av flöden i värme- och kylsystem。Även lämplig på tappvatten för instrypning av VVC-slinga。

AMA-text

PSA.34 injsteringsventil med avstängnings -， avtappings - och mätningsfunktion
Balanseringsventil iavzinkningshärdigmässingedmedsjälvtätandemätuttagochblåplomberbarrattförseddmedvarvfönsterför9,9,9,9,9 varv。mätuttagenskall palmerade med 45 gr VinkelfrånbröstetförenkelÅtkomst。Ventilen Skall Levereras 50％ÖppenFörSnabbIdriftagning。Separatavstängningbaravtappingförmätningav Relativt Statickt Tryck。Ventilen Skall Vara Markerad MedFlödesrikting。

Kvalitetssakring

Ventilen Uppfyller AFS 2016：1§8och skalldärmedinte ce-märkas。

detaljförteckning

p	Komponent.	材料
1	Ventilhus	avzinkningshärdigmässing.
2	包装	epdm.

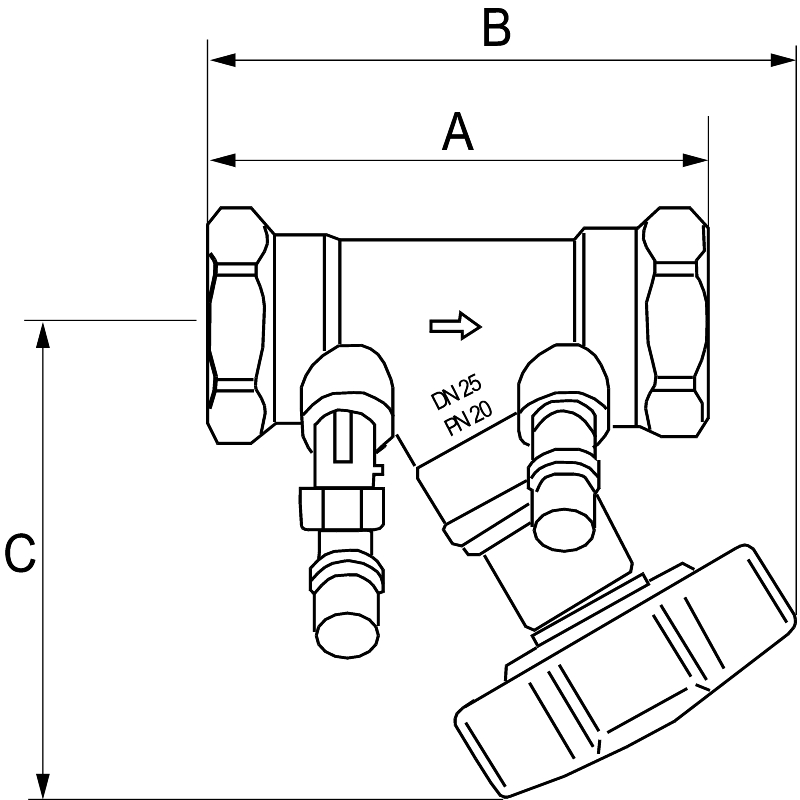

måttoch vikt.

ANSL。	DN.	一种	B.	C	Vikt
G 3/8	10.	80	108	95	0, 51
G 1/2	15.	86.	111.	95	0, 59岁
G 3/4	20.	90	114.	95	0, 64
G 1	25.	102	120.	96	0, 83
G 1 1/4	32.	120.	127.	96	1、26
G 1又1/2	40	132.	139.	108	1, 56
G 2	50.	154.	148.	111.	2,36

Funktion och konstruktion

rattenärförförseddedmed数字avläsningsom Visar Antal Hela Varv Och Tiondelar。rattinställningenmotsvarar kv。Kapacitetsvärdet（kv）KanUtläsas通过图表eller applikationpåhahsidan。efterfärdiginställningLåsesVentilensinställdaVärde。Detta Genom Att Innerspindelen Skruvas Ned ISittändlägeMeden 3 mm insexnyckel。EfterLåsningKanVentilenStängasMenockejÖppnastillhögrekv-värdeÄndetälldällda。ratten kan plomberas。

Tekniska数据

马克斯differenstryck	200 kPa
分钟differenstryck	2 KPA.

最大温度Vid Annat MediaÄnvatten

Etylenglykol.	100°C
propylenglykol.	60°C
甘油(Propantriol)	100°C
Kaliumkarbonat（Utspädd）	40°C
Kaliumacetat（UTSpädd）	20°C.
Calciumklorid (utspadd)	100°C
Magnesiumklorid (utpadd)	100°C
Sodiumklorid	100°C
脾气	60°C

尺寸

在1370尺寸Dimensioneras Med Rommogram，通过在线吸水者Snurra Eller I Mobil EllerPåHemsida。Ventilen Skall Dimensioneras Med Mellan 50-80％ÖppenVentilkäglaVidBeräknatFlöde。Minsta Rekomender DiglerNstryckÄR2 KPA。

DN 10-50

Kv-värde (m3/h) för对应通风尺寸vid antal inställda varv
Antal Varv.	DN 10.	DN 15.	DN 20.	DN 25.	DN 32.	DN 40.	DN 50.
1	0,11.	0, 18	0, 34	0, 48	0, 79	1、20	2, 00
2	0, 18	032.	0, 60	0, 77	1、32	2, 05年	3,60.
3.	0, 27	0, 45	0, 83	1, 03	1,80	2,80	5,20
4.	0, 41	0, 62	1、13	1、50	2,70.	4,10.	7,60
5.	0, 65	0, 86	1, 55	2,30	4,10.	6, 20	11,90
6.	1,02年	1、17	2、10	3,60.	90	8,90	16,70
7.	1,78	1,62	2,90	5,00	7,80	12日00	21,20.
8.	2,30	2,55	3,85	6日,50	9日,70年	14日,70年	25,00
9.	2,60	3,15.	4,50	7,90	11日,50	17日10	28日,60
10.	2,80	3,55	5,10.	8,80.	13日10	19,50	31,50.

安装

在1370HarflödesriktningMärktPåVentilhuset。

Ventilen Kan Monteras DirektefterBöjeller T-Stycke OchHållaSigInomGodkändaMättoleranser，Engigt AMA VVS 09，YTC 156，“StörstaIllåtnaAvvikelseFrånFöreskrivetVärdeÄR15％”Om VentilensInställningÄR2-8 varv。下varv ochÖver8 varvgäller5xd innan och 2xd efter。

vattenkvaliten skall uppfylla vdi 2035föratkunnaerhållarättmätnoggrannhetivärmeoch kylsystem。Vattenkvaliteten i tappvattensystem skall vara enl。SLVFS 2001：30。

avtapping.
AT1370 HAR FABRIKSMONTERAD AVTAPPING。AvtappningenÖppnasmed skruvmejsel。

Matning
lockdemonteras på ventilens mätuttag。Då kan differenstrycket mätas via ventilens mätuttag。不同的音乐，直到flöde我平衡了乐器。

Märkning.

Fabrikat och DN。

Beställningsnyckel.

DN.	AT-nr。	RSK-nr。
10.	1370-10	489 25 48.
15.	1370-15	489 25 49.
20.	1370-20.	489 25 50.
25.	1370-25	489 25 51.
32.	1370-32	489 25 52.
40	1370 - 40	489 25 53.
50.	1370 - 50	489 25 54.
