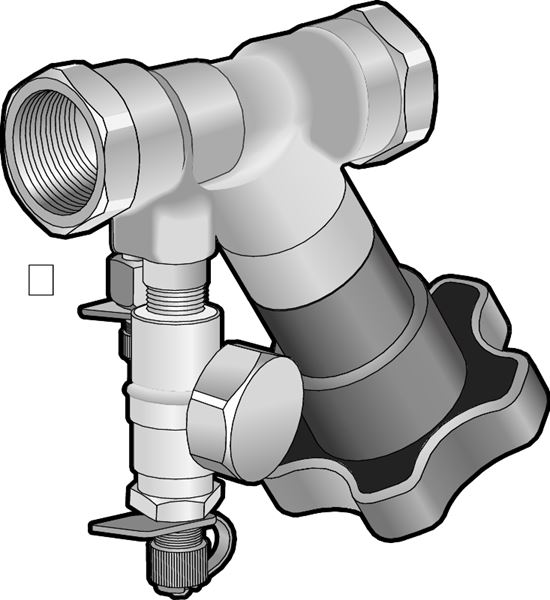

Injusteringsventil i avzinkningsbeständig mässing, inv.gga. samt i flänsat utförande. För injustering av flöden till angivna värden i värme- och kylsystem. Även lämplig på tappvatten för instrypning av VVC-slinga.
| Dimensionsområde (DN, liter) | 15 - 150 |
|---|---|
| Tryckklass (PN) | 16 |
| Temperatur (°C) | -10 - 110 |
| Material | Mässing |
| Artikelnummer | DN | PN | Differenstryck max | Differenstryck, min | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 1310-15 | 15 | 16 | 2023-10-03 | 1 060 SEK | |||
| AT 1310-20 | 20 | 16 | 2023-10-03 | 1 190 SEK | |||
| AT 1310-25 | 25 | 16 | 2023-10-03 | 1 290 SEK | |||
| AT 1310-32 | 32 | 16 | 2023-10-03 | 1 570 SEK | |||
| AT 1310-40 | 40 | 16 | 2023-10-03 | 2 040 SEK | |||
| AT 1310-50 | 50 | 16 | 2023-10-03 | 2 340 SEK | |||
| AT 1310-65F | 65 | 16 | 2023-10-03 | 5 600 SEK | |||
| AT 1310-80F | 80 | 16 | 2023-10-03 | 8 600 SEK | |||
| AT 1310-100F | 100 | 16 | 2023-12-12 | 11 800 SEK | |||
| AT 1310-125F | 125 | 16 | 2023-12-12 | 17 200 SEK | |||
| AT 1310-150F | 150 | 16 | 2023-12-12 | 22 800 SEK |
För injustering av flöden till angivna värden i värme- och kylsystem. Även lämplig på tappvatten för instrypning av VVC-slinga, upp till DN50. Fluidgrupp 2.
PSD.11121 Injusteringsventiler
För DN 15-50: Injusteringsventil AT 1310 DN.... av avzinkningshärdig mässing med invändiga gängor. PN 16.
Flöde:.....l/s, förinst.värde:.....varv motsv Kv.....m3/h.
För DN 65-150: Injusteringsventil AT 1310 DN.... av gråjärn med flänsanslutning. PN 16.
Flöde:.....l/s, förinst.värde:.....varv motsv Kv.....m3/h.
Märkning på produkt:Fabrikat och DN.
SundaHus:C-
Dimensionsområde (DN, liter):15 - 150
Flödesmätning utförs genom differenstryckmätning över standardiserad venturi-dysa. Instrument för differenstryckmätning med anslutning för mätnipplar kan användas. Genom ventilens konstruktion för mätningen fås ett lågt tryckfall och en hög signal för att säkerställa mätnoggrannhet.
地中海Installningen sk ventilratten som forinstalls för önskat tryckfall. Ratten har två skalor som visar digitalt antal hela varv och 1/10-dels varv. Efter färdig inställning kan värdet låsas genom att innerspindeln skruvas i sitt ändläge med en 3 mm insexnyckel. Ratten kan även plomberas.
Material:Mässing
Temperatur (°C):-10 - 110
Tryckklass (PN):16
Anslutning:Invändig gänga ISO 228-1 (G, BSPP), Flänsad EN1092
Möjlig montageposition:Vertikal, Horisontell
ETIM klassning:EC011463 - Injusteringsventil
Ventilerna kan monteras i tillopp eller retur och i valfritt inbyggnadsläge.
Tillse att tillräckligt utrymme finns för åtkomst av mätuttag och ventilratt.Skall monteras med ventilhusets pil i flödesriktningen. Vid flödesmätning rekommenderas raksträcka på min. 5 x D före ventilen och 2 x D efter.
För DN 65-150: Flänspackning används som tätning mellan ventilhus och venturidysan.
