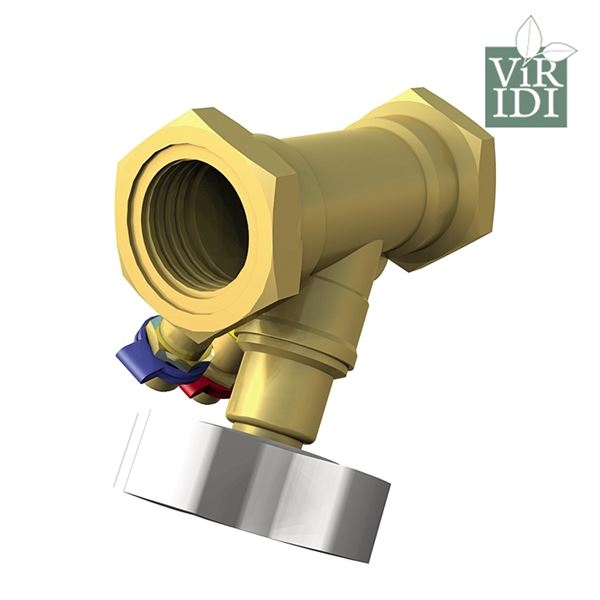

Viridi gängad balanseringsventil i Avzinkshärdig blyfri mässing med avtappning i lågblyad mässing för balansering av flöden i värme- och kylsystem. Även lämplig på tappvatten för instrypning av VVC-slinga. Packningar EPDM
| Dimensionsområde (DN, liter) | 10 - 50 |
|---|---|
| Tryckklass (PN) | 20 |
| Temperatur (°C) | -20 - 120 |
| Material | Mässing, Plaster, Gummi |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | Anslutning 1 | Anslutning 2 | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 1380-10 | 10 | 20 | -20 - 120 | Invändig gänga ISO 228-1 (G, BSPP) | 2023-08-15 | 2 020 SEK | ||||
| AT 1380-15 | 15 | 20 | -20 - 120 | Invändig gänga ISO 228-1 (G, BSPP) | 2023-08-15 | 2 100 SEK | ||||
| AT 1380-20 | 20 | 20 | -20 - 120 | Invändig gänga ISO 228-1 (G, BSPP) | 2023-08-15 | 2 310 SEK | ||||
| AT 1380-25 | 25 | 20 | -20 - 120 | Invändig gänga ISO 228-1 (G, BSPP) | 2023-08-15 | 2 560 SEK | ||||
| AT 1380-32 | 32 | 20 | -20 - 120 | Invändig gänga ISO 228-1 (G, BSPP) | 2023-08-15 | 3 120 SEK | ||||
| AT 1380-40 | 40 | 20 | -20 - 120 | Invändig gänga ISO 228-1 (G, BSPP) | 2023-08-15 | 3 950 SEK | ||||
| AT 1380-50 | 50 | 20 | -20 - 120 | Invändig gänga ISO 228-1 (G, BSPP) | 2023-08-15 | 4 980 SEK |
För balansering av flöden i värme- och kylsystem. Även lämplig på tappvatten för instrypning av VVC-slinga.
PSA.34 Injusteringsventil med avstängnings -,
avtappnings - och mätningsfunktion
Balanseringsventil i lågblyad mässing med självtätande mätuttag och vit plomberbar ratt försedd med varvfönster för 9,9 varv. Mätuttagen skall placerade med 45 gr vinkel från bröstet för enkel åtkomst. Ventilen skall levereras 50% öppen för snabb idriftagning. Separat avstängningsbar avtappning för mätning av relativt statiskt tryck. Ventilen skall vara markerad med flödesriktning. Ventilen ska kunna placeras utan raksträcka.
Markning pa produkt:Fabrikat och DN.
Byggvarubedömning:Accepteras
BVB ID:116178
Reach anmälningsplikt
Dimensionsområde (DN, liter):10 - 50
Ratten är försedd med digital avläsning som visar antal hela varv och tiondelar. Rattinställningen motsvarar Kv. Kapacitetsvärdet (Kv) kan utläsas via diagram eller applikation på hemsidan. Efter färdig inställning låses ventilens inställda värde. Detta genom att innerspindelen skruvas ned i sitt ändläge med en 3 mm insexnyckel. Efter låsning kan ventilen stängas men dock ej öppnas till högre Kv-värde än det inställda. Ratten kan plomberas.
Flödesriktning:Enkelriktad
Material:Mässing, Plaster, Gummi
Materialkod:PA (polyamid), EPDM (etenpropengummi)
Temperatur (°C):-20 - 120
Tryckklass (PN):20
Anslutning:Invändig gänga ISO 228-1 (G, BSPP)
Möjlig montageposition:Horisontell
ETIM klassning:EC011463 - Injusteringsventil
BK04 kod:20705 Injusteringsventiler
AT 1380 har flödesriktning märkt på ventilhuset.Ventilen kan monteras direkt efter böj eller T-stycke och hålla sig inom godkända mättoleranser, enligt AMA VVS 09, YTC 156, ”Största tillåtna avvikelse från föreskrivet värde är 15%” om ventilens inställning är 2-8 varv. Under 2 varv och över 8 varv gäller 5xD innan och 2xD efter. Vattenkvaliten skall uppfylla VDI 2035 för att kunna erhålla rätt mätnoggrannhet i värme och kylsystem. Vattenkvaliteten i tappvattensystem skall vara enl. SLVFS 2001:30.Avtappning
AT1380 har fabriksmonterad avtappning. Avtappningen öppnas med skruvmejsel.Mätning
Locken demonteras på ventilens mätuttag. Då kan differenstrycket mätas via ventilens mätuttag. Differenstrycket omvandlas till flöde i balanseringsinstrumentet.
