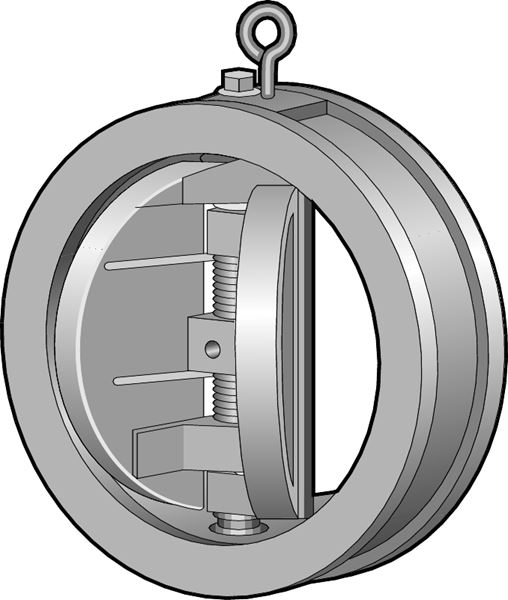

Tvåklaff fjäderbelastad backventil i rostfritt syrafast stål för krävande driftförhållanden, lämplig för vätskor och gaser inom t.ex。Gruvor, stålverk, skogsindustrii, kraft production, raffinadier, petrokemi och offshore。
| Dimensionsomrade | dn100到dn600 |
|---|---|
| PN | 10/16/2540 |
| Temperaturomrade | -200°C至+400°C |
| 材料 | Rostfritt syrafast“斯太尔 |
| Artikelnummer | Husmaterial | DN | PN | 温(°C) | Antal | ||
|---|---|---|---|---|---|---|---|
| 在2656 | Rostfritt syrafast“斯太尔 | 100 - 600 | 10/16/25/40 | 200 - 400 | Forfragan | Forfragan | Offert |
Tvåklaff fjäderbelastad backventil för krävande driftförhållanden, lämplig för vätskor och gaser inom t.ex。Gruvor, stålverk, skogsindustrii, kraft production, raffinadier, petrokemi och offshore。
Tvåklaff-backventiler rekommenderas ej vid flöde med hög pulseringsfrekvens, t.ex。我带了一套kolvpumpar压缩机。
Backventiler i vätskesystem
Tvaklaff-backventil AT26 . ., DN……， fjäderbelastad, med hus av ..........Samt klaffar av ..........För inspänning mellan flänsar。
Provning sker enlight SS-ISO 5208, läckageklass 1 gäller för metalliskt tätande ventiler Läckageklass 3 gäller för ventiler med mjuktätning。
Intyg SS-EN 10204, 2.2 och 3.1, och av de flesta klassningssällskapen。Typ av önskat intyg anges vid beställning。
CE-markning
vendorna uppfyller kraven i AFS 2016:1, direktivet för tryckbärande anordningar, enlit följande。(Endast högsta nivå变化。)
| Kategori | |||||||||
| 8§ | 我 | 2 | 3 | ||||||
| Fluidgrupp | |||||||||
| 在nr | 维 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 |
| 在2650 | DN 100 - 600 | X | |||||||
| 在2652 | DN 100 | X | X | ||||||
| 在2654 | DN 100 | X | X | ||||||
| 在2656 | DN 100 | X | X | ||||||
| 在2652 | DN 125 - 600 | X | X | ||||||
| 在2654 | DN 125 - 600 | X | X | ||||||
| 在2656 | DN 125 - 600 | X | X |
| Pos | Komponent | 在2650 | 在2652 |
|---|---|---|---|
| 1 | Ventilhus | Segjärn GGG40 EN-GJS 400-15 | Kolstål 1.0460 / 1.0619 |
| 2 | Klaffar | Brons CC483K | DN50-150: Rostfritt stål 1.4408 |
| DN200 - . .: Kolstal 1.0460 | |||
| 3. | 阿克塞尔 | Rostfritt syrafast stål 1.4571 | Rostfritt syrafast stål 1.4571 |
| 4 | Fjader | Rostfritt syrafast stål 1.4571 | Rostfritt syrafast stål 1.4571 |
| Pos | Komponent | 在2654 | 在2656 |
|---|---|---|---|
| 1 | Ventilhus | Rostfritt“斯太尔1.4301/1.4308 | Rostfritt syrafast stål 1.4404/1.4408 |
| 2 | Klaffar | Rostfritt“斯太尔1.4301/1.4308 | Rostfritt syrafast stål 1.4404/1.4408 |
| 3. | 阿克塞尔 | Rostfritt“斯太尔1.4301 | Rostfritt syrafast stål 1.4404/1.4408 |
| 4 | Fjader | Rostfritt syrafast stål 1.4571 | Rostfritt syrafast stål 1.4571 |
| DN | One hundred. | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 一个 | 64 | 70 | 76 | 89 | 114 | 114 | 127 | 140 | 152 | 178 | ||||||||||
| B PN 6 | 152 | 183 | 208 | 262 | 317 | 376 | 426 | 476 | 581 | 682 | ||||||||||
| B PN 10 | 165 | 195 | 221 | 276 | 331 | 381 | 411 | 492 | 597 | 699 | ||||||||||
| B PN 16 | 165 | 195 | 221 | 276 | 332 | 387 | 447 | 499 | 621 | 738 | ||||||||||
| B PN 25 | 171 | 197 | 227 | 287 | 344 | 404 | 461 | 518 | 628 | 735 | ||||||||||
| B PN 40 | 171 | 197 | 227 | 294 | 356 | 421 | 478 | 550 | 632 | 751 | ||||||||||
| Vikt PN 6 | 8 | 12 | 13、5 | 21 | 36 | 48 | 69 | 88 | 154 | 241 | ||||||||||
| Vikt PN 10 | 8、5 | 12、5 | 15 | 22 | 38 | 50 | 74 | 94 | 163 | 252 | ||||||||||
| Vikt PN 16 | 8、5 | 12、5 | 15 | 22 | 38 | 52 | 76 | 97 | 175 | 284 | ||||||||||
| Vikt PN 25 | 9 | 12、5 | 15、5 | 23 | 41 | 56 | 80 | 104 | 178 | 282 | ||||||||||
| Vikt PN 40 | 9 | 12、5 | 15、5 | 25 | 45 | 60 | 86 | 118 | 181 | 294 | ||||||||||
| Mått我嗯，vikt i kg。Uppgifter för DN 50-80, 450 och 700-1200 på begäran。 | ||||||||||||||||||||
Tvaklaff-backventiler kannetecknas av:
- stänger innan mediaströmmen vänder
- mycket lågt tryckfall
——猪tathet
——stort temperaturomrade
——健壮konstruktion
——的driftsakerhet
- möjlighet till olika materialalcombinationer
| 临时 | Tryck | 临时 | Tryck | ||
|---|---|---|---|---|---|
| °C | PN | °C | PN | ||
| 在2650 | 20. | 16 | 在2652 | -10年 | 40 |
| 150 | 14 | 200 | 38 | ||
| 250 | 11 | 300 | 32 | ||
| 300 | 10 | 400 | 22 | ||
| 在2654 | -200年 | 40 | 在2656 | -200年 | 40 |
| -10年 | 40 | -10年 | 40 | ||
| 200 | 23 | 200 | 29 | ||
| 300 | 20. | 300 | 26 | ||
| 400 | 17 | 400 | 24 |
| 砂矿开采 | Horisontell | Vertikal upp | Vertikal upp |
|---|---|---|---|
| DN | 地中海fjader | 地中海fjader | utan fjader |
| 50 - 65 | 0015年 | 0025年 | 0010年 |
| 80 - 100 | 0015年 | 0030年 | 0015年 |
| 125 - 250 | 0015年 | 0035年 | 0020年 |
| 300 - 450 | 0015年 | 0045年 | 0030年 |
| 500 | 0015年 | 0055年 | 0040年 |
| 600 - 700 | 0015年 | 0075年 | 0060年 |
| 800 - 1200 | 0015年 | 0085年 | 0070年 |
| DN | One hundred. | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|
| Kvs | 285 | 460 | 740 | 1500 | 2400 | 3700 | 5100 | 6700 | 12000 | 16000 |
| 丁腈橡胶 | -25 + 90°C |
| 三元乙丙橡胶 | -45 + 130°C |
| FPM(氟橡胶®) | -15 + 200°C |
| 聚四氟乙烯 | -200 + 250°C |
- O-ringstätningar av三元乙丙橡胶(tillägg E)，丁腈橡胶(tillägg N)，聚四氟乙烯(tillägg T)
- Marint utförande AT 2350G med invändigt gummerat ventilhus
- För浆液med invändigt gummerat hus och gummerade klaffar
- Ventiler i DN 50-80, 450 och 700-1200
- Andra materialvalitter och tryckklasser
- För温度över 300°C, används Inconelfjäder
- Ventiler enlight ANSI Class 125-900 och bygglängd enlight API 594
- För inspänning mellan flänsar
-通风设备安装我的水平和vertikala ledningar med flöde uppåt。
- Vid montering i horisontell rörledning skall ventilen placeras med lodrät axel。
-太平på通风huset visar flödesriktning。
- Ventiler från DN 200 är försedda med lyftögla。
Fabrikat, PN, DN，材料och flödespil。
| Exempel:在2652 e - 16 - 300 | ||||
| Backventil av stål med EPDM-tätning, PN16, dn300 | ||||
| 消音键 | 材料 | Tatning | Tryckklass | DN |
|---|---|---|---|---|
| 2650 | Grajarn / brons | - = metalliskt | pn 10 = pn | 300 |
| 2652 | “斯太尔 | E =三元乙丙橡胶 | pn 16 = pn | |
| 2654 | Rostfritt“斯太尔 | N = NBR | pn 25 = pn | |
| 2656 | Syrafast“斯太尔 | T =聚四氟乙烯 | pn 40 = pn 40 | |
| V =氟橡胶® | pn 63 = pn |
