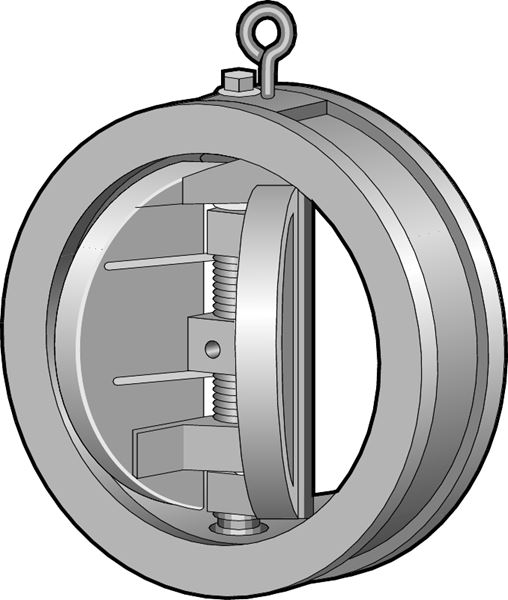

Tvåklaff fjäderbelastad backventil i kolstål för krävande driftförhållanden, lämplig för vätskor och gaser inom t.ex。Gruvor, stålverk, skogsindustri, kraft production, raffinaderier, petrokemi och offshore。
Dimensionsomrade | DN 50到DN 600 |
---|---|
PN | 6/40 |
Temperaturomrade | -10°C至+400°C |
材料 | Kolstal |
Artikelnummer | Husmaterial | DN | PN | 温(°C) | Antal | ||
---|---|---|---|---|---|---|---|
在2652 | “斯太尔 | 100 - 600 | 10/16 | 10 - 400 | Forfragan | Forfragan | Offert |
在2652 - 10/40 - 65。 | “斯太尔 | 65 | 10/40 | 10 - 400 | Forfragan | Forfragan | Offert |
在2652 - 10/40 - 80。 | “斯太尔 | 80 | 10/40 | 10 - 400 | Forfragan | Forfragan | Offert |
在2652 - 10/16 - 100。 | “斯太尔 | One hundred. | 10/16 | 10 - 400 | Forfragan | Forfragan | Offert |
在2652 - 10/16 - 125。 | “斯太尔 | 125 | 10/16 | 10 - 400 | Forfragan | Forfragan | Offert |
在2652 - 10/16 - 150。 | “斯太尔 | 150 | 10/16 | 10 - 400 | Forfragan | Forfragan | Offert |
在2652 - 10/16 - 200。 | “斯太尔 | 200 | 10/16 | 10 - 400 | Forfragan | Forfragan | Offert |
Tvåklaff fjäderbelastad backventil för krävande driftförhållanden, lämplig för vätskor och gaser inom t.ex。Gruvor, stålverk, skogsindustri, kraft production, raffinaderier, petrokemi och offshore。
Tvåklaff-backventiler rekommenderas ej vid flöde med hög pulseringsfrekvens, t.ex。我用的是压力机。
ps .31 Backventiler i vätskesystem
Tvaklaff-backventil AT26 . ., DN……, fjäderbelastad, med hus av ..........Samt klaffar av ..........För inspänning mellan flänsar。
证明sker enligt SS-ISO 5208, läckageklass 1 gäller för metalliskt tätande ventiler Läckageklass 3 gäller för ventiler med mjuktätning。
Intyg SS-EN 10204, 2.2 och 3.1, och av de flesta klassningssällskapen。Typ av önskat intyg anges vid beställning。
CE-markning
文蒂勒娜uppfyller kraven i AFS 2016:1, direktiveet för tryckbärande andorningar, enlight följande。(Endast högsta nivå范围。)
Kategori | |||||||||
8§ | 我 | 2 | 3 | ||||||
Fluidgrupp | |||||||||
在nr | 维 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 |
在2650 | DN 100 - 600 | X | |||||||
在2652 | DN 100 | X | X | ||||||
在2654 | DN 100 | X | X | ||||||
在2656 | DN 100 | X | X | ||||||
在2652 | DN 125 - 600 | X | X | ||||||
在2654 | DN 125 - 600 | X | X | ||||||
在2656 | DN 125 - 600 | X | X |

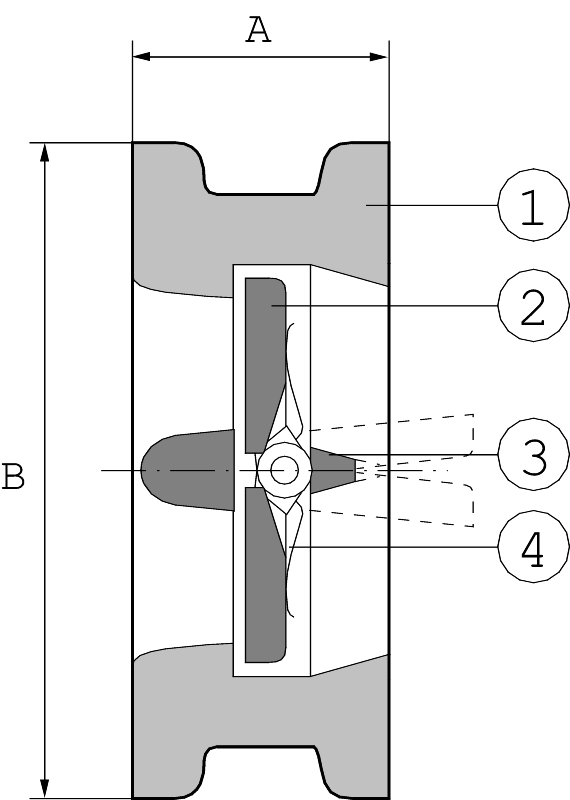

Pos | Komponent | 在2650 | 在2652 |
---|---|---|---|
1 | Ventilhus | Segjärn GGG40 EN-GJS 400-15 | Kolstål 1.0460 / 1.0619 |
2 | Klaffar | Brons CC483K | DN50-150: Rostfritt stål 1.4408 |
DN200 - . .: Kolstal 1.0460 | |||
3. | 阿克塞尔 | Rostfritt syrafast stål 1.4571 | Rostfritt syrafast stål 1.4571 |
4 | Fjader | Rostfritt syrafast stål 1.4571 | Rostfritt syrafast stål 1.4571 |
Pos | Komponent | 在2654 | 在2656 |
---|---|---|---|
1 | Ventilhus | Rostfritt“斯太尔1.4301/1.4308 | Rostfritt syrafast stål 1.4404/1.4408 |
2 | Klaffar | Rostfritt“斯太尔1.4301/1.4308 | Rostfritt syrafast stål 1.4404/1.4408 |
3. | 阿克塞尔 | Rostfritt“斯太尔1.4301 | Rostfritt syrafast stål 1.4404/1.4408 |
4 | Fjader | Rostfritt syrafast stål 1.4571 | Rostfritt syrafast stål 1.4571 |
DN | One hundred. | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
一个 | 64 | 70 | 76 | 89 | 114 | 114 | 127 | 140 | 152 | 178 | ||||||||||
B PN 6 | 152 | 183 | 208 | 262 | 317 | 376 | 426 | 476 | 581 | 682 | ||||||||||
B PN 10 | 165 | 195 | 221 | 276 | 331 | 381 | 411 | 492 | 597 | 699 | ||||||||||
B PN 16 | 165 | 195 | 221 | 276 | 332 | 387 | 447 | 499 | 621 | 738 | ||||||||||
B PN 25 | 171 | 197 | 227 | 287 | 344 | 404 | 461 | 518 | 628 | 735 | ||||||||||
B PN 40 | 171 | 197 | 227 | 294 | 356 | 421 | 478 | 550 | 632 | 751 | ||||||||||
Vikt PN 6 | 8 | 12 | 13、5 | 21 | 36 | 48 | 69 | 88 | 154 | 241 | ||||||||||
Vikt PN 10 | 8、5 | 12、5 | 15 | 22 | 38 | 50 | 74 | 94 | 163 | 252 | ||||||||||
Vikt PN 16 | 8、5 | 12、5 | 15 | 22 | 38 | 52 | 76 | 97 | 175 | 284 | ||||||||||
Vikt PN 25 | 9 | 12、5 | 15、5 | 23 | 41 | 56 | 80 | 104 | 178 | 282 | ||||||||||
Vikt PN 40 | 9 | 12、5 | 15、5 | 25 | 45 | 60 | 86 | 118 | 181 | 294 | ||||||||||
Mått i mm, vikt i kg。upgifter för DN 50-80, 450 och 700-1200 på begäran。 |
Tvaklaff-backventiler kannetecknas av:
- stänger innan mediaströmmen vänder
- mycket lågt tryckfall
——猪tathet
——stort temperaturomrade
——健壮konstruktion
——的driftsakerhet
- möjlighet till olika materialcombationer
临时 | Tryck | 临时 | Tryck | ||
---|---|---|---|---|---|
°C | PN | °C | PN | ||
在2650 | 20. | 16 | 在2652 | -10年 | 40 |
150 | 14 | 200 | 38 | ||
250 | 11 | 300 | 32 | ||
300 | 10 | 400 | 22 | ||
在2654 | -200年 | 40 | 在2656 | -200年 | 40 |
-10年 | 40 | -10年 | 40 | ||
200 | 23 | 200 | 29 | ||
300 | 20. | 300 | 26 | ||
400 | 17 | 400 | 24 |
砂矿开采 | Horisontell | Vertikal upp | Vertikal upp |
---|---|---|---|
DN | 地中海fjader | 地中海fjader | utan fjader |
50 - 65 | 0015年 | 0025年 | 0010年 |
80 - 100 | 0015年 | 0030年 | 0015年 |
125 - 250 | 0015年 | 0035年 | 0020年 |
300 - 450 | 0015年 | 0045年 | 0030年 |
500 | 0015年 | 0055年 | 0040年 |
600 - 700 | 0015年 | 0075年 | 0060年 |
800 - 1200 | 0015年 | 0085年 | 0070年 |

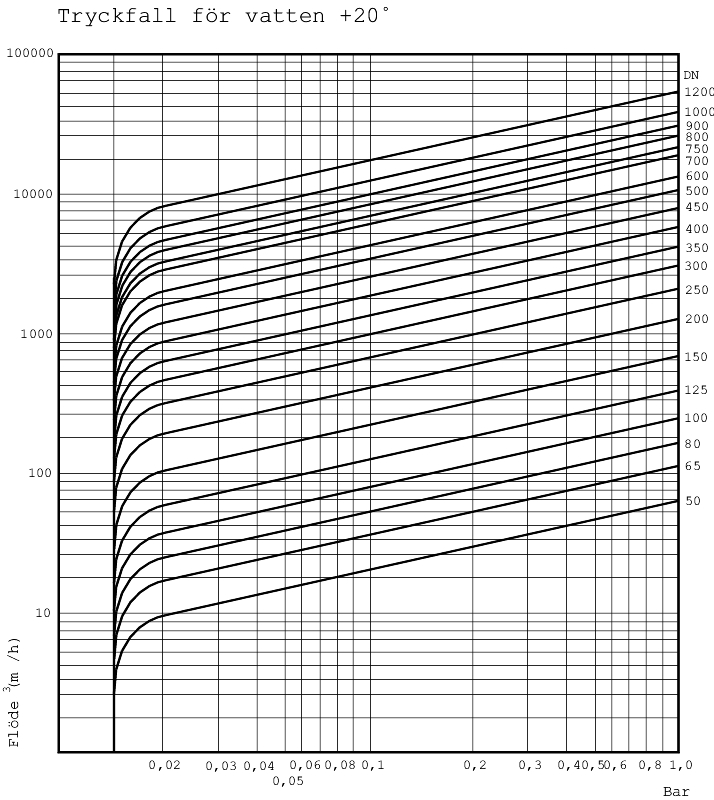

DN | One hundred. | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 |
---|---|---|---|---|---|---|---|---|---|---|
Kvs | 285 | 460 | 740 | 1500 | 2400 | 3700 | 5100 | 6700 | 12000 | 16000 |
丁腈橡胶 | -25 + 90°C |
三元乙丙橡胶 | -45 + 130°C |
FPM(氟橡胶®) | -15 + 200°C |
聚四氟乙烯 | -200 + 250°C |
- O-ringstätningar av EPDM (tillägg E), NBR (tillägg N), PTFE (tillägg T) eller Viton®(tillägg V)
Marint utförande AT 2350G med invändigt gummerat ventihus
För slurry med invändigt gummerat hus och gummerade klffar
- Ventiler i DN 50- 80,450 och 700-1200
-安德拉物质检测仪器
—För温控器över 300℃,används Inconelfjäder
- Ventiler符合ANSI 125-900 och bygglängd符合API 594
- För inspänning mellan flänsar
-文蒂勒纳医生flöde uppåt。
- Vid montering i horisontell rörledning skall ventilen placeras med lodrät axel。
- Pil på ventilhuset visar flödesriktning。
- Ventiler från DN 200 är försedda med lyftögla
Fabrikat, PN, DN, material och flödespil。
Exempel:在2652 e - 16 - 300 | ||||
Backventil av stål med EPDM-tätning, PN16, dn300 | ||||
消音键 | 材料 | Tatning | Tryckklass | DN |
---|---|---|---|---|
2650 | Grajarn / brons | - = metalliskt | 10 = pn 10 | 300 |
2652 | “斯太尔 | E =三元乙丙橡胶 | 16 = pn 16 | |
2654 | Rostfritt“斯太尔 | N = NBR | 25 = pn 25 | |
2656 | Syrafast“斯太尔 | T =聚四氟乙烯 | pn 40 | |
V =氟橡胶® | n = pn |
