Vridspjällventil AT 2310-DA

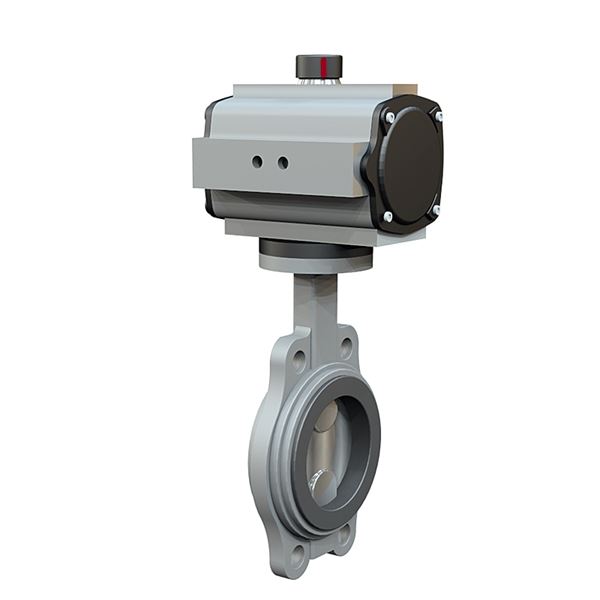

Pneumatiskt manöverdon monterat på vridspjällventil AT 2310.

Material Sammansatt enhet

    Varianter

    Artikelnummer DN PN Maximalt moment (Nm) Avs.datum Bruttopris Antal
    AT 2310-50-DA 50 16 77 2024-10-30 10 000 SEKTillfälligt slut
    AT 2310-65-DA 65 16 77 2023-10-30 10 000 SEKMonteringsartikel
    AT 2310-80-DA 80 16 77 2023-10-30 10 200 SEKMonteringsartikel
    AT 2310-100-DA 100 16 77 2024-10-30 12 800 SEKTillfälligt slut
    AT 2310-125-DA 125 16 77 2024-10-30 18 900 SEKTillfälligt slut
    AT 2310-150-DA 150 16 291 2023-10-30 20 700 SEKMonteringsartikel
    AT 2310-200-DA 200 16 291 2024-10-30 24 800 SEKTillfälligt slut
    AT 2310-250-DA 250 16 718 2023-10-30 46 800 SEKMonteringsartikel
    AT 2310-300-DA 300 16 718 2023-10-30 49 600 SEKMonteringsartikel

    Produktinformation

    Användningsområde

    Ventil med pneumatiskt dubbelverkande don för avstängning och reglering av flöde.

    AMA-text

    Vridspjällventil AT 2310-

    PSB.2 Vridspjällventiler

    Vridspjällventil AT 2310, med hus av gråjärn och i huset fastvulkaniserat foder av NBR/EPDM samt spjäll av rostfritt/syrafast stål
    AT 2310S med spak standard t.o.m. DN150,
    AT 2310V med växel standard fr.o.m DN200

    Pneumatiskt manöverdon AT 3830-

    UEC.21 Ställdon för ventil, pneumatiska, tvåläges utan fjäderåtergång.

    Manöverdon AT 3830 Pneumatiskt, dubbelverkande för on-off och reglering av kul-, vridspjäll- och kikventiler där 90° vridning erfordras

    Vridspjällventil AT 2310A

    PSB.2 Vridspjällventiler

    Vridspjällventil AT 2310, med hus av gråjärn och i huset fastvulkaniserat foder av NBR/EPDM samt spjäll av rostfritt/syrafast stål
    AT 2310S med spak standard t.o.m. DN150,
    AT 2310V med växel standard fr.o.m DN200

    Kvalitetsäkring

    Märkning på produkt - Vridspjällventil AT 2310-:Fabrikat, DN, PN, material enl SS-EN 19

    Märkning på produkt - Pneumatiskt manöverdon AT 3830-:Fig. nr, serie nr, max tillåtet manövertryck.
    Tillverkare.
    CE-märkning

    Märkning på produkt - Vridspjällventil AT 2310A:Fabrikat, DN, PN, material enl SS-EN 19

    Energi/miljödeklaration

    Vridspjällventil AT 2310- Detaljförteckning

    Pos Komponent Material
    1 Ventilhus Gråjärn GJL-250 (GG25)
    2 Spjällskiva Rostfritt stål 431 (1.4057)
    3 Foder NBR (nitrilgummi)

    Mått och vikt

    Vridspjällventil AT 2310- Mått

    DN A B G
    50 43 152 63
    65 46 160 71
    80 46 167 78
    100 52 189 98
    125 56 202 109
    150 56 224 133
    200 60 248 158
    250 68 245 194
    300 78 270 219
    350 78 315 236
    400 102 363 308
    450 114 388 334
    500 127 413 360
    600 154 510 426

    Funktion och konstruktion

    Enhet levereras monterad och testad.

    Tekniska data

    Material:Sammansatt enhet

    Temperatur (°C):0 - 60

    Anslutning:Flänsad EN1092

    Installation och underhåll

    Ventilen är avsedd att monteras mellan flänsar,utan packningar,och där så är möjligt med axlarna i horisontellt läge, enligt tabell nedan. Undvik att montera donet med luftanslutningarna uppåt.
