Vridspjallventil在2311 -AQ

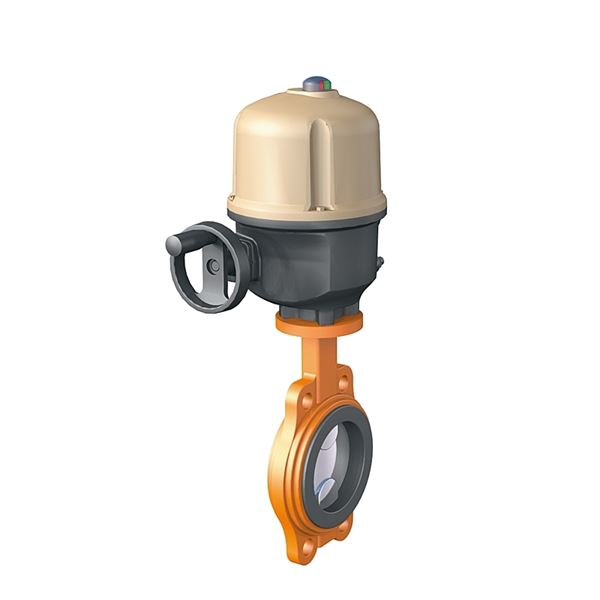

Elektriskt manöverdon AT 3941 monterad på vridspjällventil AT 2311.

Material Sammansatt enhet

    Varianter

    Artikelnummer Utförande typ DN PN Matningsspänning Avs.datum Bruttopris Antal
    AT 2311-50AQ230V Automation 50 16 230VAC 2023-10-19 18 000 SEKMonteringsartikel
    AT 2311-50AQ24VDC Automation 50 16 24VDC 2023-10-19 18 900 SEKMonteringsartikel
    AT 2311-65AQ230V Automation 65 16 230VAC 2023-10-19 18 000 SEKMonteringsartikel
    AT 2311-65AQ24VDC Automation 65 16 24VDC 2023-10-19 18 900 SEKMonteringsartikel
    AT 2311-80AQ230V Automation 80 16 230VAC 2023-10-19 18 100 SEKMonteringsartikel
    AT 2311-80AQ24VDC Automation 80 16 24VDC 2023-10-19 18 900 SEKMonteringsartikel
    AT 2311-100AQ230V Automation 100 16 230VAC 2023-10-19 18 600 SEKMonteringsartikel
    AT 2311-100AQ24VDC Automation 100 16 24VDC 2023-10-19 20 200 SEKMonteringsartikel
    在2311 - 125 aq230v Automation 125 16 230VAC 2023-10-19 19 500 SEKMonteringsartikel
    AT 2311-125AQ24VDC Automation 125 16 24VDC 2023-10-19 20 200 SEKMonteringsartikel
    AT 2311-150AQ230V Automation 150 16 230VAC 2023-10-19 25 600 SEKMonteringsartikel
    AT 2311-150AQ24VDC Automation 150 16 24VDC 2023-10-19 25 800 SEKMonteringsartikel
    AT 2311-200AQ230V Automation 200 16 230VAC 2023-10-19 36 900 SEKMonteringsartikel
    AT 2311-250AQ230V Automation 250 10 230VAC 2023-10-19 41 500 SEKMonteringsartikel
    AT 2311-300AQ230V Automation 300 10 230VAC 2023-10-19 52 400 SEKMonteringsartikel

    Produktinformation

    Användningsområde

    Vridspjällventil med elektriskt manöverdon för on-off, positionering eller reglering. Alla varianter finns även med fail-safe funktion med fjäderretur. Mer komplett information på respektive ingående produkts artikelsida.

    AMA-text

    Elektriskt on/off manöverdon AT 3941-

    UEC.1 Ställdon för ventil, elektriska

    Manöverdon Bernard Elektriskt AT 3941 för 90°. manövrering av kul-, vridspjäll- eller där 90° rörelse krävs.

    Vridspjäll AT 2311-

    PSB.2 Vridspjällventiler

    Vridspjällventil AT 2311, med hus av gråjärn och i huset fastvulkaniserat foder av EPDM samt spjällskiva i rostfritt stål
    AT 2311S med spak standard t.o.m. DN150,
    AT 2311V med växel standard fr.o.m DN200

    Kvalitetsäkring

    Märkning på produkt - Elektriskt on/off manöverdon AT 3941-:Artikelnr, fabrikat, typbeteckning, serie nr, spänning och strömstyrka.
    Kopplingsschema är placerat i motorutrymmet.

    Märkning på produkt - Vridspjäll AT 2311-:Fabrikat, DN, PN, material enl SS-EN 19

    Elektriskt on/off manöverdon AT 3941- Detaljförteckning

    Pos Komponent Material
    1 Hus Aluminium
    2 Kåpa Aluminium
    3 Drivbussning Stål

    Vridspjäll AT 2311- Detaljförteckning

    Pos Komponent Material
    1 Ventilhus Gråjärn GJL-250 (GG25)
    2 Spjällskiva Rostfritt stål 431 (1.4057)
    3 Foder EPDM (etenpropengummi)

    Mått och vikt

    Elektriskt on/off manöverdon AT 3941- Mått

    Artikelnummer A B C Bruttovikt (kg)
    3941-5 185 290 225 7
    3941-5-24VDC 185 290 225 7
    3941-10 185 290 225 7
    3941 - 10 - 24 vdc 185 290 225 7
    3941-10-400V 185 290 225 7
    3941-10-POS24VDC 262 378 257 7
    3941-15 185 290 225 7
    3941-15-24VDC 185 290 225 7
    3941-15-400V 185 290 225 7
    3941-15-POS 262 378 257 7
    3941-15-POS24VDC 262 378 257 7
    3941-15-POS400V 262 378 257 7
    3941-25 225 320 315 7
    3941-25-24VDC 225 320 315 7
    3941-25-400V 225 320 315 7
    3941-25-POS 263 392 325 7
    3941-25-POS24VDC 263 392 325 7
    3941-25-POS400V 263 392 325 7
    3941-50 260 330 350 7
    3941-50-400V 260 330 350 7
    3941-50-POS 290 403 335 7
    3941-50-POS400V 290 403 335 7
    3941-80 286 365 350 7
    3941-80-400V 286 365 350 7
    3941-80-POS 316 440 361 7
    3941-80-POS400V 316 440 361 7

    Vridspjäll AT 2311- 2311 Mått

    DN A B G
    50 43 152 63
    65 46 160 71
    80 46 167 78
    100 52 189 98
    125 56 202 109
    150 56 224 133
    200 60 248 158
    250 68 245 194
    300 78 270 219
    350 78 315 236
    400 102 363 308
    450 114 388 334
    500 127 413 360
    600 154 510 426
    800 190 610 549

    Funktion och konstruktion

    Heltätande underhållsfri vridspjällventil med centriskt placerad spjällskiva, delad spindel, helt hus med i huset fastvulkaniserat gummifoder som eliminerar risken för spaltkorrosion, skyddar ventilhuset invändigt mot korrosion och tjänstgör som flänspackning. Ventilen är försedd med ett reversibelt elektriskt manöverdon som är dimensionerat med en säkerhetsfaktor på 20-30% vid Δp=10bar. Manöverdonet är justerbart genom en kombination av vägberoende gränslägesbrytare, mekaniska lägesstopp samt momentbrytare (endast DN 100-350). Motorkåpa med kupol och underliggande skyddad visuell indikering, nödmanöver för manuell manövrering.
    Motorn skyddas mot termisk överbelastning av termostatbrytare i lindningen. Värmeelement håller motorutrymmet fritt från kondens. Ventilen är tät oavsedd flödesriktning.

    Tekniska data

    Elektriskt on/off manöverdon AT 3941- Teknisk data

    Artikelnummer Maximalt moment (Nm) Anslutning enligt ISO 5211 Drivbussning Startström (A) Effektförbrukning (kW)
    3941-5 50 F05/F07 14x14mm 0.7 0.015
    3941-5-24VDC 50 F05/F07 14x14mm 8 0.03
    3941-10 100 F05/F07 19x19mm 0.7 0.015
    3941 - 10 - 24 vdc 100 F05/F07 19x19mm 8 0.03
    3941-10-400V 100 F05/F07 19x19mm 0.5 0.03
    3941-10-POS24VDC 100 F05/F07 19x19mm 8 0.03
    3941-15 150 F05/F07 19x19mm 1.1 0.03
    3941-15-24VDC 150 F05/F07 19x19mm 8 0.03
    3941-15-400V 150 F05/F07 19x19mm 0.5 0.03
    3941-15-POS 150 F05/F07 19x19mm 1.1 0.03
    3941-15-POS24VDC 150 F05/F07 19x19mm 8 0.03
    3941-15-POS400V 150 F05/F07 19x19mm 0.5 0.03
    3941-25 250 F07/F10 19x19mm 1.4 0.04
    3941-25-24VDC 250 F07/F10 19x19mm 10 0.05
    3941-25-400V 250 F07/F10 19x19mm 0.5 0.04
    3941-25-POS 250 F07/F10 19x19mm 1.4 0.04
    3941-25-POS24VDC 250 F07/F10 19x19mm 10 0.05
    3941-25-POS400V 250 F07/F10 19x19mm 0.5 0.04
    3941-50 500 F07/F10 27x27mm 1.7 0.06
    3941-50-400V 500 F07/F10 27x27mm 0.8 0.07
    3941-50-POS 500 F07/F10 27x27mm 1.7 0.06
    3941-50-POS400V 500 F07/F10 27x27mm 0.8 0.07
    3941-80 800 F10/F12 27x27mm 1.7 0.06
    3941-80-400V 800 F10/F12 27x27mm 0.75 0.07
    3941-80-POS 800 F10/F12 27x27mm 1.7 0.06
    3941-80-POS400V 800 F10/F12 27x27mm 0.75 0.07

    Flödesriktning:Dubbelriktad

    材料:Sammansatt enhet

    Temperatur (°C):-20 - 60

    Installation och underhåll

    Ventilen är avsedd att monteras mellan flänsar,utan packningar,och där så är möjligt med axlarna i horisontellt läge, enligt tabell nedan:
