Vridspjällventil AT 2310-AQ

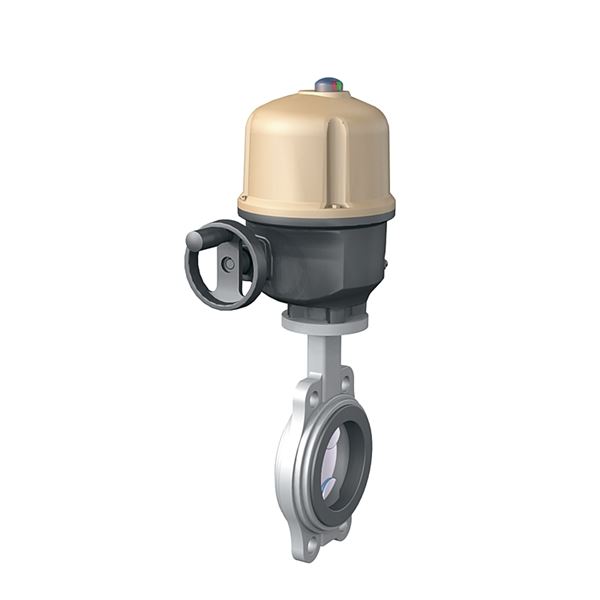

Elektriskt manöverdon AT 3941 monterad på vridspjällventiler AT 2310.

Material Sammansatt enhet

    Varianter

    Artikelnummer Utförande typ DN PN Matningsspänning Avs.datum Bruttopris Antal
    AT 2310-50AQ230V Automation 50 16 230VAC 2024-10-11 18 900 SEKTillfälligt slut
    AT 2310-50AQ24VDC Automation 50 16 24VDC 2024-10-11 19 900 SEKTillfälligt slut
    AT 2310-65AQ230V Automation 65 16 230VAC 2023-10-11 19 100 SEKMonteringsartikel
    AT 2310-65AQ24VDC Automation 65 16 24VDC 2023-10-11 20 000 SEKMonteringsartikel
    AT 2310-80AQ230V Automation 80 16 230VAC 2023-10-11 19 200 SEKMonteringsartikel
    AT 2310-80AQ24VDC Automation 80 16 24VDC 2023-10-11 20 000 SEKMonteringsartikel
    AT 2310-100AQ230V Automation 100 16 230VAC 2023-10-11 19 500 SEKMonteringsartikel
    AT 2310-100AQ24VDC Automation 100 16 24VDC 2023-10-11 20 200 SEKMonteringsartikel
    AT 2310-125AQ230V Automation 125 16 230VAC 2024-10-11 20 800 SEKTillfälligt slut
    AT 2310-125AQ24VDC Automation 125 16 24VDC 2024-10-11 21 700 SEKTillfälligt slut
    AT 2310-150AQ230V Automation 150 16 230VAC 2023-10-11 27 300 SEKMonteringsartikel
    AT 2310-150AQ24VDC Automation 150 16 24VDC 2023-10-11 27 400 SEKMonteringsartikel
    AT 2310-200AQ230V Automation 200 16 230VAC 2024-10-11 36 900 SEKTillfälligt slut
    AT 2310-200AQ24VDC Automation 200 16 24VDC 2024-10-11 36 800 SEKTillfälligt slut
    AT 2310-250AQ230V Automation 250 10 230VAC 2023-10-09 44 500 SEKFärre än 10 i lager
    AT 2310-300AQ230V Automation 300 10 230VAC 2023-10-11 55 600 SEKMonteringsartikel

    Produktinformation

    Användningsområde

    Vridspjällventil med elektriskt manöverdon för on-off.

    AMA-text

    Elektriskt manöverdon AT 3941-

    UEC.1 Ställdon för ventil, elektriska

    Manöverdon Bernard Elektriskt AT 3941 för 90°. manövrering av kul-, vridspjäll- eller där 90° rörelse krävs.

    Vridspjällventil AT 2310-

    PSB.2 Vridspjällventiler

    Vridspjällventil AT 2310, med hus av gråjärn och i huset fastvulkaniserat foder av NBR/EPDM samt spjäll av rostfritt/syrafast stål
    AT 2310S med spak standard t.o.m. DN150,
    AT 2310V med växel standard fr.o.m DN200

    Vridspjällventil AT 2310A

    PSB.2 Vridspjällventiler

    Vridspjällventil AT 2310, med hus av gråjärn och i huset fastvulkaniserat foder av NBR/EPDM samt spjäll av rostfritt/syrafast stål
    AT 2310S med spak standard t.o.m. DN150,
    AT 2310V med växel standard fr.o.m DN200

    Kvalitetsäkring

    Märkning på produkt - Elektriskt manöverdon AT 3941-:Artikelnr, fabrikat, typbeteckning, serie nr, spänning och strömstyrka.
    Kopplingsschema är placerat i motorutrymmet.

    Märkning på produkt - Vridspjällventil AT 2310-:Fabrikat, DN, PN, material enl SS-EN 19

    Märkning på produkt - Vridspjällventil AT 2310A:Fabrikat, DN, PN, material enl SS-EN 19

    Elektriskt manöverdon AT 3941- Detaljförteckning

    Pos Komponent Material
    1 Hus Aluminium
    2 Kåpa Aluminium
    3 Drivbussning Stål

    Vridspjällventil AT 2310- Detaljförteckning

    Pos Komponent Material
    1 Ventilhus Gråjärn GJL-250 (GG25)
    2 Spjällskiva Rostfritt stål 431 (1.4057)
    3 Foder NBR (nitrilgummi)

    Mått och vikt

    Elektriskt manöverdon AT 3941- Mått

    Artikelnummer A B C Bruttovikt (kg)
    3941-5 185 290 225 7
    3941-5-24VDC 185 290 225 7
    3941-10 185 290 225 7
    3941-10-24VDC 185 290 225 7
    3941-10-400V 185 290 225 7
    3941-10-POS 262 378 257 7
    3941-10-POS24VDC 262 378 257 7
    3941-10-POS400V 262 378 257 7
    3941-15 185 290 225 7
    3941-15-24VDC 185 290 225 7
    3941-15-400V 185 290 225 7
    3941-15-POS 262 378 257 7
    3941-15-POS24VDC 262 378 257 7
    3941-15-POS400V 262 378 257 7
    3941-25 225 320 315 7
    3941-25-24VDC 225 320 315 7
    3941-25-400V 225 320 315 7
    3941-25-POS 263 392 325 7
    3941-25-POS24VDC 263 392 325 7
    3941-25-POS400V 263 392 325 7
    3941-50 260 330 350 7
    3941-50-400V 260 330 350 7
    3941-50-POS 290 403 335 7
    3941-50-POS400V 290 403 335 7
    3941-80 286 365 350 7
    3941-80-400V 286 365 350 7
    3941-80-POS 316 440 361 7
    3941-80-POS400V 316 440 361 7

    Vridspjällventil AT 2310- Mått

    DN A B G
    50 43 152 63
    65 46 160 71
    80 46 167 78
    100 52 189 98
    125 56 202 109
    150 56 224 133
    200 60 248 158
    250 68 245 194
    300 78 270 219
    350 78 315 236
    400 102 363 308
    450 114 388 334
    500 127 413 360
    600 154 510 426

    Funktion och konstruktion

    Heltätande underhållsfri vridspjällventil med centriskt placerad spjällskiva, delad spindel, helt hus med i huset fastvulkaniserat gummifoder som eliminerar risken för spaltkorrosion, skyddar ventilhuset invändigt mot korrosion och tjänstgör som flänspackning. Ventilen är försedd med ett reversibelt elektriskt manöverdon som är dimensionerat med en säkerhetsfaktor på 20-30% vid Δp=10bar. Manöverdonet är justerbart genom en kombination av vägberoende gränslägesbrytare, mekaniska lägesstopp samt momentbrytare (endast DN 100-350). Motorkåpa med kupol och underliggande skyddad visuell indikering, nödmanöver för manuell manövrering.
    Motorn skyddas年检termisk overbelastning av termostatbrytare i lindningen. Värmeelement håller motorutrymmet fritt från kondens. Ventilen är tät oavsedd flödesriktning.

    Tekniska data

    Elektriskt manöverdon AT 3941- Teknisk data

    Artikelnummer Maximalt moment (Nm) Anslutning enligt ISO 5211 Drivbussning Startström (A) Effektförbrukning (kW)
    3941-5 50 F05/F07 14x14mm 0.7 0.015
    3941-5-24VDC 50 F05/F07 14x14mm 8 0.03
    3941-10 100 F05/F07 19x19mm 0.7 0.015
    3941-10-24VDC 100 F05/F07 19x19mm 8 0.03
    3941-10-400V 100 F05/F07 19x19mm 0.5 0.03
    3941-10-POS 100 F05/F07 19x19mm 0.7 0.015
    3941-10-POS24VDC 100 F05/F07 19x19mm 8 0.03
    3941-10-POS400V 100 F05/F07 19x19mm 0.5 0.03
    3941-15 150 F05/F07 19x19mm 1.1 0.03
    3941-15-24VDC 150 F05/F07 19x19mm 8 0.03
    3941-15-400V 150 F05/F07 19x19mm 0.5 0.03
    3941-15-POS 150 F05/F07 19x19mm 1.1 0.03
    3941-15-POS24VDC 150 F05/F07 19x19mm 8 0.03
    3941-15-POS400V 150 F05/F07 19x19mm 0.5 0.03
    3941-25 250 F07/F10 19x19mm 1.4 0.04
    3941-25-24VDC 250 F07/F10 19x19mm 10 0.05
    3941-25-400V 250 F07/F10 19x19mm 0.5 0.04
    3941-25-POS 250 F07/F10 19x19mm 1.4 0.04
    3941-25-POS24VDC 250 F07/F10 19x19mm 10 0.05
    3941-25-POS400V 250 F07/F10 19x19mm 0.5 0.04
    3941-50 500 F07/F10 27x27mm 1.7 0.06
    3941-50-400V 500 F07/F10 27x27mm 0.8 0.07
    3941-50-POS 500 F07/F10 27x27mm 1.7 0.06
    3941-50-POS400V 500 F07/F10 27x27mm 0.8 0.07
    3941-80 800 F10/F12 27x27mm 1.7 0.06
    3941-80-400V 800 F10/F12 27x27mm 0.75 0.07
    3941-80-POS 800 F10/F12 27x27mm 1.7 0.06
    3941-80-POS400V 800 F10/F12 27x27mm 0.75 0.07

    Material:Sammansatt enhet

    Temperatur (°C):0 - 60

    Installation och underhåll

    Ventilen är avsedd att monteras mellan flänsar,utan packningar,och där så är möjligt med axlarna i horisontellt läge, enligt tabell nedan:
