Kulventil AT 3534-AQ

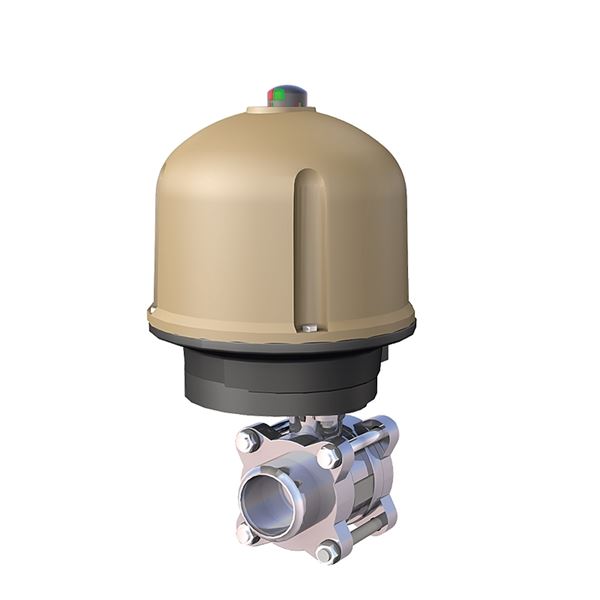

Elektriskt manöverdon AT 3941 monterad på kulventiler 3534S

Material Sammansatt enhet

    Varianter

    Artikelnummer Utförande typ DN PN Matningsspänning Avs.datum Bruttopris Antal
    AT 3534S15AQ230V Automation 15 63 230VAC 2023-11-09 15 900 SEKTillfälligt slut
    AT 3534S15AQ24VDC Ventiler 15 63 24VDC 2023-11-09 16 800 SEKTillfälligt slut
    AT 3534S20AQ230V Automation 20 63 230VAC 2023-11-09 16 200 SEKTillfälligt slut
    AT 3534S20AQ24VDC Ventiler 20 63 24VDC 2023-11-09 100瑞典克朗Tillfälligt slut
    AT 3534S25AQ230V Automation 25 63 230VAC 2023-10-13 15 100 SEKMonteringsartikel
    AT 3534S25AQ24VDC Automation 25 63 24VDC 2023-10-13 16 000 SEKMonteringsartikel
    AT 3534S32AQ230V Automation 32 63 230VAC 2023-10-13 15 900 SEKMonteringsartikel
    AT 3534S32AQ24VDC Ventiler 32 63 24VDC 2023-10-13 17 900 SEKMonteringsartikel
    AT 3534S40AQ230V Ventiler 40 63 230VAC 2023-10-13 17 000 SEKMonteringsartikel
    AT 3534S40AQ24VDC Ventiler 40 63 24VDC 2023-10-13 17 900 SEKMonteringsartikel
    AT 3534S50AQ230V Ventiler 50 63 230VAC 2023-10-11 18 500 SEKFärre än 10 i lager
    AT 3534S50AQ24VDC Ventiler 50 63 24VDC 2023-10-13 19 300 SEKMonteringsartikel
    AT 3534S65AQ230V Automation 65 63 230VAC 2023-10-13 29 200 SEKMonteringsartikel
    AT 3534S65AQ24VDC Automation 65 63 24VDC 2023-10-13 29 300 SEKMonteringsartikel
    AT 3534S80AQ230V Automation 80 63 230VAC 2023-10-13 31 900 SEKMonteringsartikel
    AT 3534S80AQ24VDC Ventiler 80 63 24VDC 2023-10-13 32 000 SEKMonteringsartikel
    AT 3534S100AQ230V Automation 100 63 230VAC 2023-10-13 39 100 SEKMonteringsartikel
    AT 3534S100AQ24VDC Automation 100 63 24VDC 2023-11-23 39 200 SEKTillfälligt slut

    Produktinformation

    Användningsområde

    Ventil med elektrisk manöverdon för avstängning och av flöde.

    AMA-text

    Elektriskt manöverdon AT 3941-

    UEC.1 Ställdon för ventil, elektriska

    Manöverdon Bernard Elektriskt AT 3941 för 90°. manövrering av kul-, vridspjäll- eller där 90° rörelse krävs.

    Kulventil AT 3534-

    PSB.1 Kulventiler

    Kulventil i rostfritt stål AT 3534... , med fullt genomlopp, svetsändar och spak i rostfritt stål.

    Kvalitetsäkring

    Märkning på produkt - Elektriskt manöverdon AT 3941-:Artikelnr, fabrikat, typbeteckning, serie nr, spänning och strömstyrka.
    Kopplingsschema är placerat i motorutrymmet.

    Märkning på produkt - Kulventil AT 3534-:Fabrikat, DN, PN, materialkod,

    Elektriskt manöverdon AT 3941- Detaljförteckning

    Pos Komponent Material
    1 Hus Aluminium
    2 Kåpa Aluminium
    3 Drivbussning Stål

    Kulventil AT 3534- Detaljförteckning

    Pos Komponent Material

    Mått och vikt

    Elektriskt manöverdon AT 3941- Mått

    Artikelnummer A B C Bruttovikt (kg)
    3941-5 185 290 225 7
    3941-5-24VDC 185 290 225 7
    3941-10 185 290 225 7
    3941-10-24VDC 185 290 225 7
    3941-10-400V 185 290 225 7
    3941-10-POS 262 378 257 7
    3941-10-POS24VDC 262 378 257 7
    3941-10-POS400V 262 378 257 7
    3941-15 185 290 225 7
    3941-15-24VDC 185 290 225 7
    3941-15-400V 185 290 225 7
    3941-15-POS 262 378 257 7
    3941-15-POS24VDC 262 378 257 7
    3941-15-POS400V 262 378 257 7
    3941-25 225 320 315 7
    3941-25-24VDC 225 320 315 7
    3941-25-400V 225 320 315 7
    3941-25-POS 263 392 325 7
    3941-25-POS24VDC 263 392 325 7
    3941-25-POS400V 263 392 325 7
    3941-50 260 330 350 7
    3941-50-400V 260 330 350 7
    3941-50-POS 290 403 335 7
    3941-50-POS400V 290 403 335 7
    3941-80 286 365 350 7
    3941-80-400V 286 365 350 7
    3941-80-POS 316 440 361 7
    3941-80-POS400V 316 440 361 7

    Kulventil AT 3534- Mått

    DN A B C
    10 75 110
    15 75 110
    20 90 110
    25 100 135
    32 110 135
    40 125 165
    50 150 165
    65 190 240
    80 220 240
    100 270 240

    Funktion och konstruktion

    3-delad kulventil med färdigmonterat elektriskt manöverdon. Konstruktionen är testkörd vid leverans.

    Tekniska data

    Elektriskt manöverdon AT 3941- Teknisk data

    Artikelnummer Maximalt moment (Nm) Anslutning enligt ISO 5211 Drivbussning Startström (A) Effektförbrukning (kW)
    3941-5 50 F05/F07 14x14mm 0.7 0.015
    3941-5-24VDC 50 F05/F07 14x14mm 8 0.03
    3941-10 100 F05/F07 19x19mm 0.7 0.015
    3941-10-24VDC 100 F05/F07 19x19mm 8 0.03
    3941-10-400V 100 F05/F07 19x19mm 0.5 0.03
    3941-10-POS 100 F05/F07 19x19mm 0.7 0.015
    3941-10-POS24VDC 100 F05/F07 19x19mm 8 0.03
    3941-10-POS400V 100 F05/F07 19x19mm 0.5 0.03
    3941-15 150 F05/F07 19x19mm 1.1 0.03
    3941-15-24VDC 150 F05/F07 19x19mm 8 0.03
    3941-15-400V 150 F05/F07 19x19mm 0.5 0.03
    3941-15-POS 150 F05/F07 19x19mm 1.1 0.03
    3941-15-POS24VDC 150 F05/F07 19x19mm 8 0.03
    3941-15-POS400V 150 F05/F07 19x19mm 0.5 0.03
    3941-25 250 F07/F10 19x19mm 1.4 0.04
    3941-25-24VDC 250 F07/F10 19x19mm 10 0.05
    3941-25-400V 250 F07/F10 19x19mm 0.5 0.04
    3941-25-POS 250 F07/F10 19x19mm 1.4 0.04
    3941-25-POS24VDC 250 F07/F10 19x19mm 10 0.05
    3941-25-POS400V 250 F07/F10 19x19mm 0.5 0.04
    3941-50 500 F07/F10 27x27mm 1.7 0.06
    3941-50-400V 500 F07/F10 27x27mm 0.8 0.07
    3941-50-POS 500 F07/F10 27x27mm 1.7 0.06
    3941-50-POS400V 500 F07/F10 27x27mm 0.8 0.07
    3941-80 800 F10/F12 27x27mm 1.7 0.06
    3941-80-400V 800 F10/F12 27x27mm 0.75 0.07
    3941-80-POS 800 F10/F12 27x27mm 1.7 0.06
    3941-80-POS400V 800 F10/F12 27x27mm 0.75 0.07

    Material:Sammansatt enhet

    Temperatur (°C):-20 - 60

    Temperatur noteringar:Temperaturangivelse avser komplett konstruktion.

    Installation och underhåll

    För korrekt installation se respektive produkts bruksanvisning.
