Kulventil AT 3533-AQ

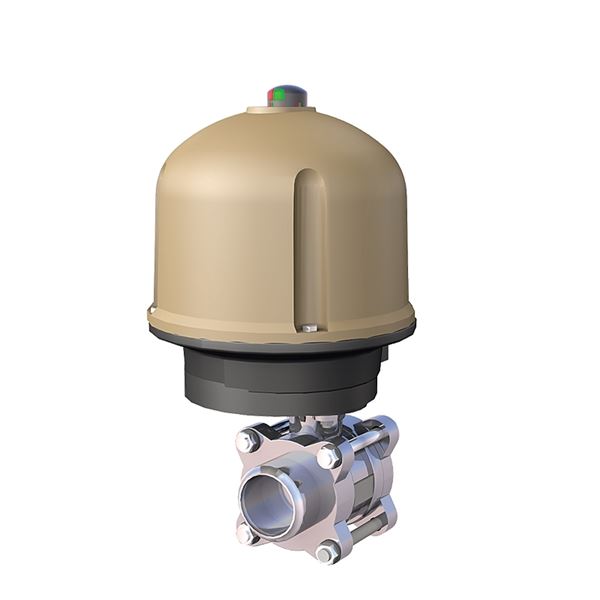

Elektriskt manöverdon AT 3941 monterad på kulventiler 3533S

Material Sammansatt enhet

    Varianter

    Artikelnummer Utförande typ DN PN Matningsspänning Avs.datum Bruttopris Antal
    AT 3533S15AQ230V Automation 15 63 230VAC 2023-10-19 15 000 SEKMonteringsartikel
    AT 3533S15AQ24VDC Automation 15 63 24VDC 2023-10-19 15 900 SEKMonteringsartikel
    AT 3533S20AQ230V Automation 20 63 230VAC 2023-10-16 15 200 SEKFärre än 10 i lager
    AT 3533S20AQ24VDC Automation 20 63 24VDC 2023-10-19 16 100 SEKMonteringsartikel
    AT 3533S25AQ230V Automation 25 63 230VAC 2023-10-19 15 100 SEKMonteringsartikel
    AT 3533S25AQ24VDC Automation 25 63 24VDC 2023-10-19 16 000 SEKMonteringsartikel
    AT 3533S32AQ230V Automation 32 63 230VAC 2023-10-19 15 900 SEKMonteringsartikel
    AT 3533S32AQ24VDC Ventiler 32 63 24VDC 2023-10-19 16 700 SEKMonteringsartikel
    AT 3533S40AQ230V Automation 40 63 230VAC 2023-10-19 17 000 SEKMonteringsartikel
    AT 3533S40AQ24VDC Ventiler 40 63 24VDC 2023-10-16 17 900 SEKFärre än 10 i lager
    AT 3533S50AQ230V Automation 50 63 230VAC 2023-10-19 18 500 SEKMonteringsartikel
    AT 3533S50AQ24VDC Ventiler 50 63 24VDC 2023-10-19 19 300 SEKMonteringsartikel

    Produktinformation

    Användningsområde

    Ventil med elektrisk manöverdon för avstängning och av flöde.

    AMA-text

    Elektriskt on/off manöverdon AT 3941-

    UEC.1 Ställdon för ventil, elektriska

    Manöverdon Bernard Elektriskt AT 3941 för 90°. manövrering av kul-, vridspjäll- eller där 90° rörelse krävs.

    Kulventil AT 3533-

    PSB.1 Kulventiler

    Kulventil i rostfritt stål AT 3533... , med fullt genomlopp, invändig gänga och spak i rostfritt stål.

    Kvalitetsäkring

    Märkning på produkt - Elektriskt on/off manöverdon AT 3941-:Artikelnr, fabrikat, typbeteckning, serie nr, spänning och strömstyrka.
    Kopplingsschema är placerat i motorutrymmet.

    Märkning på produkt - Kulventil AT 3533-:Fabrikat, DN, PN, materialkod,

    Elektriskt on/off manöverdon AT 3941- Detaljförteckning

    Pos Komponent Material
    1 Hus Aluminium
    2 Kåpa Aluminium
    3 Drivbussning Stål

    Kulventil AT 3533- Detaljförteckning

    Pos Komponent Material
    1 Ventilhus Syrafast stål 316 (1.4408)
    2 Ändstycke Syrafast stål 316 (1.4408)
    3 Satespackning PTFE (polytetrafluoreten)
    4 Kula Syrafast stål 316 (1.4408)
    5 Spindel Syrafast stål 316 (1.4408)
    6 Hus/Spindelpackning PTFE (polytetrafluoreten)

    Mått och vikt

    Elektriskt on/off manöverdon AT 3941- Mått

    Artikelnummer A B C Bruttovikt (kg)
    3941 - 5 185 290 225 7
    3941 - 5-24VDC 185 290 225 7
    3941-10 185 290 225 7
    3941-10-24VDC 185 290 225 7
    3941-10-400V 185 290 225 7
    3941-10-POS24VDC 262 378 257 7
    3941-15 185 290 225 7
    3941-15-24VDC 185 290 225 7
    3941-15-400V 185 290 225 7
    3941-15-POS 262 378 257 7
    3941-15-POS24VDC 262 378 257 7
    3941-15-POS400V 262 378 257 7
    3941-25 225 320 315 7
    3941-25-24VDC 225 320 315 7
    3941-25-400V 225 320 315 7
    3941-25-POS 263 392 325 7
    3941-25-POS24VDC 263 392 325 7
    3941-25-POS400V 263 392 325 7
    3941 - 50 260 330 350 7
    3941 - 50-400V 260 330 350 7
    3941 - 50-POS 290 403 335 7
    3941 - 50-POS400V 290 403 335 7
    3941-80 286 365 350 7
    3941-80-400V 286 365 350 7
    3941-80-POS 316 440 361 7
    3941-80-POS400V 316 440 361 7

    Kulventil AT 3533- Mått

    DN A B C
    10 75 0 70.9
    15 75 0 70.9
    20 80 0 73.4
    25 90 0 84.1
    32 110 0 89.3
    40 120 0 109.5
    50 140 0 118.9

    Funktion och konstruktion

    Ventil och don är monterat och testat vid leverans.

    Tekniska data

    Elektriskt on/off manöverdon AT 3941- Teknisk data

    Artikelnummer Maximalt moment (Nm) Anslutning enligt ISO 5211 Drivbussning Startström (A) Effektförbrukning (kW)
    3941 - 5 50 F05/F07 14x14mm 0.7 0.015
    3941 - 5-24VDC 50 F05/F07 14x14mm 8 0.03
    3941-10 100 F05/F07 19x19mm 0.7 0.015
    3941-10-24VDC 100 F05/F07 19x19mm 8 0.03
    3941-10-400V 100 F05/F07 19x19mm 0.5 0.03
    3941-10-POS24VDC 100 F05/F07 19x19mm 8 0.03
    3941-15 150 F05/F07 19x19mm 1.1 0.03
    3941-15-24VDC 150 F05/F07 19x19mm 8 0.03
    3941-15-400V 150 F05/F07 19x19mm 0.5 0.03
    3941-15-POS 150 F05/F07 19x19mm 1.1 0.03
    3941-15-POS24VDC 150 F05/F07 19x19mm 8 0.03
    3941-15-POS400V 150 F05/F07 19x19mm 0.5 0.03
    3941-25 250 F07/F10 19x19mm 1.4 0.04
    3941-25-24VDC 250 F07/F10 19x19mm 10 0.05
    3941-25-400V 250 F07/F10 19x19mm 0.5 0.04
    3941-25-POS 250 F07/F10 19x19mm 1.4 0.04
    3941-25-POS24VDC 250 F07/F10 19x19mm 10 0.05
    3941-25-POS400V 250 F07/F10 19x19mm 0.5 0.04
    3941 - 50 500 F07/F10 27x27mm 1.7 0.06
    3941 - 50-400V 500 F07/F10 27x27mm 0.8 0.07
    3941 - 50-POS 500 F07/F10 27x27mm 1.7 0.06
    3941 - 50-POS400V 500 F07/F10 27x27mm 0.8 0.07
    3941-80 800 F10/F12 27x27mm 1.7 0.06
    3941-80-400V 800 F10/F12 27x27mm 0.75 0.07
    3941-80-POS 800 F10/F12 27x27mm 1.7 0.06
    3941-80-POS400V 800 F10/F12 27x27mm 0.75 0.07

    Material:Sammansatt enhet

    Temperatur (°C):-20 - 60

    Installation och underhåll

    För korrekt installation se respektive produkts bruksanvisning.
