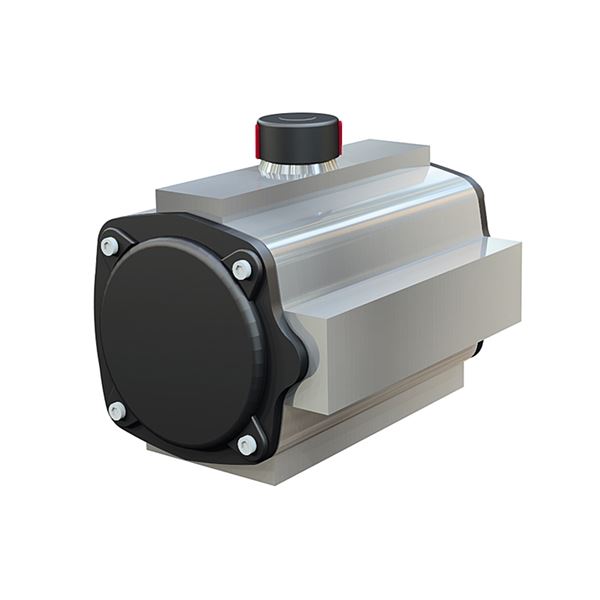

Pneumatiska dubbelverkande manöverdon för on-off och reglering av kulventiler, vridspjäll eller andra applikationer där 90° vridning erfordras.
| Temperatur (°C) | -30 - 100 |
|---|---|
| Material | Aluminium, Stål |
| Utförande | Pneumatiskt dubbelverkande, Kvartsvarvs |
| Artikelnummer | Utförande typ | Maximalt moment (Nm) | Anslutning enligt ISO 5211 | Drivbussning | Antal | ||
|---|---|---|---|---|---|---|---|
| 在3830-10 | Automation | 12 | F03 | 9x9mm | 2023-10-06 | 2 600 SEK | |
| 在3830-20 | Automation | 19,5 | F03/F05 | 11x11mm | 2023-10-06 | 3 460 SEK | |
| 在3830-20F04 | Automation | 19,5 | F04 | 11x11mm | 2023-10-06 | 3 460 SEK | |
| 在3830-40 | Automation | 41 | F05 | 14x14mm | 2023-10-06 | 4 340 SEK | |
| 在3830-40F04 | Automation | 41 | F04 | 14x14mm | 2023-10-27 | 4 340 SEK | |
| 在3830-40LT-1015 | Automation | 41 | F05 | 14x14mm | 2023-11-14 | 5 700 SEK | |
| 在3830-80 | Automation | 77 | F05/F07 | 17x17mm | 2023-10-06 | 5 700 SEK | |
| 在3830-80LT-1015 | Automation | 77 | F05/F07 | 17x17mm | 2023-11-14 | 6 300 SEK | |
| 在3830-130 | Automation | 118 | F05/F07 | 17x17mm | 2023-10-06 | 7 100 SEK | |
| 在3830-130LT-1015 | Automation | 118 | F05/F07 | 17x17mm | 2023-11-14 | 7 800 SEK | |
| 在3830-200 | Automation | 175 | F07/F10 | 17x17mm | 2023-10-06 | 9 300 SEK | |
| 在3830-300 | Automation | 291 | F07/F10 | 22x22mm | 2023-10-06 | 10 100 SEK | |
| 在3830-300HT | Automation | 291 | F07/F10 | 22x22mm | 2023-10-31 | 11 100 SEK | |
| 在3830-500 | Automation | 433 | F10 | 22x22mm | 2023-10-06 | 11 800 SEK | |
| 在3830-850 | Automation | 718 | F10/F12 | 27x27mm | 2023-10-06 | 18 100 SEK | |
| 在3830-1200 | Automation | 1038 | F10/F14 | 36x36mm | 2023-10-06 | 26 600 SEK | |
| 在3830-1750 | Automation | 1413 | F14 | 36x36mm | 2023-11-14 | 34 600 SEK | |
| 在3830-2100 | Automation | 2172 | F16 | 46x46mm | 2023-11-14 | 43 400 SEK | |
| 在3830-2500 | Automation | 3461 | F16 | 46x46mm | 2023-11-14 | 52 400 SEK | |
| 在3830-4000 | Automation | 4816 | F16 | 55x55mm | 2023-11-14 | 68 400 SEK |
Magnetventil för styrning av till och frånluft till pneumatiska manöverdon
Välj
Manöverdon för on-off och reglering av kul-, vridspjäll- och kikventiler eller där 90° vridning erfordras.
UEC.21 Ställdon för ventil, pneumatiska, tvåläges utan fjäderåtergång.
Manöverdon AT 3830 Pneumatiskt, dubbelverkande för on-off och reglering av kul-, vridspjäll- och kikventiler där 90° vridning erfordras
AFS 2016:1, 8 paragraf, ATEX 94/9/EG
Markning pa produkt:Fig. nr, serie nr, max tillåtet manövertryck.
Tillverkare.
CE-märkning
Manöverdon med linjär momentkarakteristik. Trepunktsstyrning av kolvarna för låg friktion mellan hus och kolvar. Montagehål enligt ISO 5211 och DIN 3337, för standardiserad fastsättning mot ventilen. Gavlar med justerskruv för slaglängd (5°). Mekaniska ändlägen som standard. Kolvkraften överförs via vridaxel till ventilspindel (90° + 1°-0,5°). Donöverdel och magnetventilanslutning enl. NAMUR (VDE/VDI 3845).
Material:Aluminium, Stål
Temperatur (°C):-30 - 100
Temperatur noteringar:Andra områden på begäran.
Möjlig montageposition:Vertikal, Horisontell
ETIM klassning:EC011197 - Ventilmanöverdon, pneumatiskt
BK04 kod:20712 Manöverdon
Manöverdonet får installeras utom- och inomhus i valfritt inbyggnadsläge. Undvik dock att montera donet med luftanslutningarna uppåt för att minimera risk för att vatten och smuts skall kunna tränga in.
