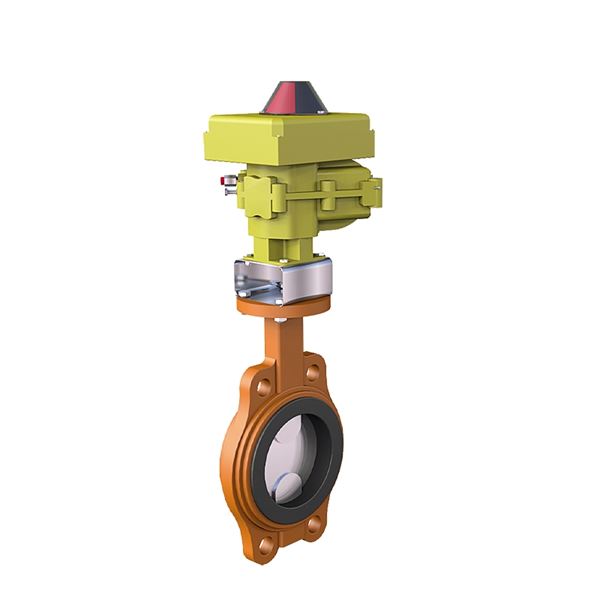

vridspjällventil在2311 med pneumatiskt don 3840/3841

PneumatisktManöverdonMonteratPåvridspjällventil在2311。

Dimensionsomrade	DN 50到DN 350
PN.	16/10
Temperaturomrade	-20ºC直到+120ºC
材料	Grajarn
Bedomning enligt Byggvarubedomningen	Undviks

Varianter.

Artikelnummer	Utforande	Husmaterial	DN.	PN.	温度（°C）	Avs.datum	Bruttopris.	Antal
在2311 - 50 - ksr	Pneumatiskt enkelverkande.	Grajarn	50	16.	-20-120	2021-07-30	000瑞典克朗Monteringsartikel	Antal
在2311 - 65 ksr	Pneumatiskt enkelverkande.	Grajarn	65	16.	-20-120	2021-07-30	100瑞典克朗Monteringsartikel	Antal
在2311-80-ksr	Pneumatiskt enkelverkande.	Grajarn	80	16.	-20-120	2021-07-30	11 300瑞典克朗Monteringsartikel	Antal
在2311-100 ksr	Pneumatiskt enkelverkande.	Grajarn	100.	16.	-20-120	Forfragan	Forfragan	优惠
在2311 - 125 ksr	Pneumatiskt enkelverkande.	Grajarn	125.	16.	-20-120	Forfragan	Forfragan	优惠
在2311-150-ksr	Pneumatiskt enkelverkande.	Grajarn	150	16.	-20-120	Forfragan	Forfragan	优惠
在2311-200-ksr	Pneumatiskt enkelverkande.	Grajarn	200.	16.	-20-120	Forfragan	Forfragan	优惠
在2311 - 250 ksr	Pneumatiskt enkelverkande.	Grajarn	250	16.	-20-120	Forfragan	Forfragan	优惠
在2311-300-ksr	Pneumatiskt enkelverkande.	Grajarn	300	16.	-20-120	Forfragan	Forfragan	优惠
在2311-350-ksr	Pneumatiskt enkelverkande.	Grajarn	350.	16.	-20-120	Forfragan	Forfragan	优惠
在2311-50-KDA	Pneumatiskt dubbelverkande.	Grajarn	50	16.	-20-120	2021-07-30	8 500 SEK.Monteringsartikel	Antal
在2311-65-KDA	Pneumatiskt dubbelverkande.	Grajarn	65	16.	-20-120	2021-07-30	8 500 SEK.Monteringsartikel	Antal
在2311 - 80 kda	Pneumatiskt dubbelverkande.	Grajarn	80	16.	-20-120	2021-07-30	8 600 SEK.Monteringsartikel	Antal
在2311 - 100 kda	Pneumatiskt dubbelverkande.	Grajarn	100.	16.	-20-120	2021-07-30	8 800瑞典克朗Monteringsartikel	Antal
在2311-125-kda	Pneumatiskt dubbelverkande.	Grajarn	125.	16.	-20-120	2021-07-30	11 200 SEK.Monteringsartikel	Antal
在2311 - 150 kda	Pneumatiskt dubbelverkande.	Grajarn	150	16.	-20-120	2021-08-23	600瑞典克朗TILLFÄLLIGT荡妇	Antal
在2311 - 200 kda	Pneumatiskt dubbelverkande.	Grajarn	200.	16.	-20-120	2021-08-23	13 400 SEK.TILLFÄLLIGT荡妇	Antal
在2311-250-KDA	Pneumatiskt dubbelverkande.	Grajarn	250	10.	-20-120	Forfragan	Forfragan	优惠
在2311 - 300 kda	Pneumatiskt dubbelverkande.	Grajarn	300	10.	-20-120	Forfragan	Forfragan	优惠
在2311-350-KDA	Pneumatiskt dubbelverkande.	Grajarn	350.	10.	-20-120	Forfragan	Forfragan	优惠

Produktinformation

Användningsområde.

Vridspjällventilmed pneumatisktmanöverdonför开关eller reglering。
Varmt Och Kallt Vatten：
- Råvattensystem - Sprinkler-Och Brandvattensystem
- PumpStationer - Värme-och kylsystem
- Glykolblandat vatten - Vattenbehandlingsanläggningar
——Bakvatten enl。SSG 1035och滤波系统
- Badanläggningar - viss askhantering
- Neutrala gaser (Gråvatten
- Vakuum - Pulver Och SlurryTransport
-气动最后损耗系统

EPDM-GUMMI：Kallvatten, pulver, kolväteföreningar med max。30%芳香+20°C，中性气体

ama-text.

PSB.2 Vridspjallventil
vridspjällventil在2311 med hus avgrajärnoch i huset fastvulkaniserat foder av epdm。MedHögHals（UPP Till DN200）FörÖverisolering。

UEC.21 Ställdon för ventil, pneumatiska, tvåläges utan fjäderåtergång。
Manöverdonat 3840 Pneumatiskt，DubbelverkandeFör开关Och Reglering AV Kul-，Vridspjäll-och Kikventilerdär90^O.vridning erfordras。

UEC.21StälldonFörventil，Pneumatiska，TvålägesMedfjäderåtergång。
Manöverdon AT 3841 Pneumatiskt, enkelverkande för on-off och reglering av kul-， vridspjäll- och kikventiler där 90^O.vridning erfordras。

kvalitetssäkring.

证明sker en照明SS-ISO 5208 utgåva 2, läckageklass A gäller för通风。
Intyg SS-EN 10204,2.2 Och Av de FlestaKlassningssällskapenKan Levereras。
Intyg SS-EN 10204,3.1 KanLevererasPåSärskildBeställning。
Typ av önskat intyg anges vid beställningen。
Ändventildn 50-200 max。10巴，DN 250-300最大。6巴。

CE-Märkning.
AT 2310-2319 är CE-märkta enlight AFS 2016:1 category I som标准。
安德拉Kategorier KanLevererasPåBoreblning。

Detaljforteckning

NR.	Detalj.	在2311年
1	Ventilhus	Grajarn
2	Spjallskiva	Rostfritt“斯太尔
3.	Axlar.	Rostfritt“斯太尔
4.	飘流	三元乙丙橡胶
5.	储存	Stal-PTFE
6.	Manoverdon	铝

textomdetaljfört。

För mer information se respekdatablad AT 2311och AT 3840/3841

måttoch vikt dubbelverkande

DN.	一种	B.	C	C*	D.	E.	F	L.	Vikt
50	177	111.	231.	265	30.	0.	107.	43	4,8
65	177	111.	239.	273	30.	0.	107.	46	5,3
80	177	111.	246	284	30.	0.	107.	46	6,8
100.	177	111.	260	302.	30.	0.	107.	52	7,8
125.	177	111.	298	340.	30.	0.	107.	56	11日,1
150	273	153	318.	362.	30.	0.	123.	56	13日,1
200.	273	153	367	411.	30.	0.	123.	60	19,8
250	372	192	461.		30.	15.	163	68	34岁,4
300	372	192	535.		30.	15.	163	78	47岁的4
350.	372	192	580.		30.	15.	163	78	54,4.
C *-MåttetAvser在2310-11 MedHögSpindelhalsFörÖverisolering。DN 50-200。 Mått i mm, vikt i kg。

Mått och vikt enkelverkande

DN.	一种	B.	C	C*	D.	E.	F	L.	Vikt
50	217.	111.	231.	265	30.	0.	107.	43	5,4
65	217.	111.	239.	273	30.	0.	107.	46	5,9.
80	217.	111.	246	284	30.	0.	107.	46	7、4
100.	258	122.	285	327.	30.	0.	117.	52	10日,6
125.	299	136	323.	365.	30.	0.	135	56	17日,1
150	349.	153	343.	387	30.	0.	152	56	19,1
200.	349.	153	420.	464.	30.	15.	152	60	30,9.
250	560.	213.	510.		30.	15.	219.	68	51,6.
300	560.	213.	559.		30.	0.	219.	78	66,6.
350.	600	242.	604.		30.	0.	250	78	73,6.
C *-MåttetAvser在2310-11 MedHögSpindelhalsFörÖverisolering。DN 50-200。 Mått i mm, vikt i kg。

Funktion och konstruktion

Heltätande underhållsfri vridspjällventil med centriskt placerad spjällskiva, delad spindel, helt hus i huset fastvulkaniserat gummifoder sominerar risken för spaltkorrosion, skyddar ventilhuset invändigt mot korrosion och tjänstgör som flänspackning。文蒂伦är försedd med ett pneumatiskt manöverdon med linjär momentkarakteristik som är dimensionerad med en säkerhetsfaktor på 20-30% vid 6 bar lufttryck och Δp=10bar。Manöverdonet har en patentad kolvstyningsom förhindrar fastsättning。文堤伦är tät oavsett flödesriktning。

Tekniska数据

无花果nr	DN.	Arbetstryck	arbetstemp.
Tryck och温
		最大酒吧	马克斯°C
AT2311	50 - 200	16.	120.
AT2311	250-350.	10.	120.

Manoverdon

试试：	Manövertryck最大8巴(e)。尺寸är gjord för 6巴(e)。
温度:	-30°C到+ 80°C。安德拉områden på begäran。
Manovermedium:	勒夫特eller inerta gaser, renhest min50微米。
	（ej kravpådimsmörjning）。Olja Eller Vatten。

变电站varde

Kvs-varde och manovertider
DN.	kvs.	Manövertid	arbetstemp.
		达	老
50	95	0,7.	0,7.
65	231.	0,7.	0,7.
80	491	0,7.	0,7.
100.	690	0,7.	1,2
125.	1450	1,2	2,3
150	1945	1,2	2,3
200.	4095	2,3	3,6
250	6085	3,6	4,5
300	9570	4,5	5,4
350.	13500	4,5	5,4

文本力矩量纲

Bästa reglerområdet för en vridspjällventil är mellan 20-70°öppningsvinkel。

tillbehöroch varianter

MagnetVentiler，SOM标准MEDNÖDMANÖVER，AT3816-FLEX（24VDC，230VAC ELLER 24 VAC）
MagnetVentiler I Ex-Utförande，AT3816-Flex-Ex
Induktiva givare
Mekaniska granslagen 3848
Ventillägesställare，定位器3849

se sexata datablad at2311 samt at3840 / 3841förmer信息。

安装

VentilenÄRAvsedd at Monteras MellanFlänsar，utan packingar，Och där så är möjligt med axlarna I horisontellt läge, enlight tabell nedan。我的名字是:uppåt。

Flansar

DN.	Flänsarengigt.
DN 50-300.	SS 335 - pn 10/16
DN 350.	SS 335-PN 10

Underhall och reservdelar

2、AT2311或AT3840/3841
RenoveringssatssInnehållandeLllandeNödvändigaMjuktätningar。
Motietera donetmedjämnamellanrum。
Donet skallfrånkopplaselektriskt och pneumatiskt innan展示了reckektive镜片perbörjas。

Markning

ventil.
Fabrikat, DN, PN，材料，enensms - iso 5209。米

Manoverdon
图。NR，Serie NR，MaxTillåtetManövertryck，Tillverkare

Bestallningsnyckel

Exempel: at2311 - 200 kda
Vridspjällventil, EPDM foder, rostfri spjällskiva, med dubbelverkande pneumatiskt manöverdon。
ventil.	Tätning.	维	Manovrering
231.	1 = EPDM / rostfritt	200 = DN	kda = dubbelverkande.
			KSR = enkelverkande
