Elektriskt manöverdon för on/off eller reglering av kulventiler, vridspjäll eller där 90°vridning krävs。
Vridmoment | 200 Nm到800 Nm |
---|---|
Drivning | Elektrisk |
Passar直到artikel | at 3500, at 3502, at 3507, at 353s, at 354s, at 3542, at 3547, at 3582, at 3585, at 3590, at 2281, at 2282, at 2310-2319, at 2270b |
Artikelnummer | Utforande | Vridmoment (Nm) | antal. | ||
---|---|---|---|---|---|
在3911 - 20 | Elektriskt开关,Elektriskt reglerande | 200 | Forfragan | Forfragan | Offert |
在3911 - 25 | Elektriskt开关,Elektriskt reglerande | 250 | Forfragan | Forfragan | Offert |
在3911 - 60 | Elektriskt开关,Elektriskt reglerande | 600 | Forfragan | Forfragan | Offert |
在3911 - 80 | Elektriskt开关,Elektriskt reglerande | 800 | Forfragan | Forfragan | Offert |
在3911 x20 | Elektriskt ATEX klassad | 200 | Forfragan | Forfragan | Offert |
在3911年25 | Elektriskt ATEX klassad | 250 | Forfragan | Forfragan | Offert |
在3911 x60 | Elektriskt ATEX klassad | 600 | Forfragan | Forfragan | Offert |
在3911 x80 | Elektriskt ATEX klassad | 800 | Forfragan | Forfragan | Offert |
Väderbeständigt manöverdon för on-off eller reglerande manövrering av kulventiler och vridspjäll eller där 90°vridning krävs。Vridmoment 200至800 Nm。
UEC.11 Ställdon för ventil, elektriska, tvåläges utan fjäderåtergång

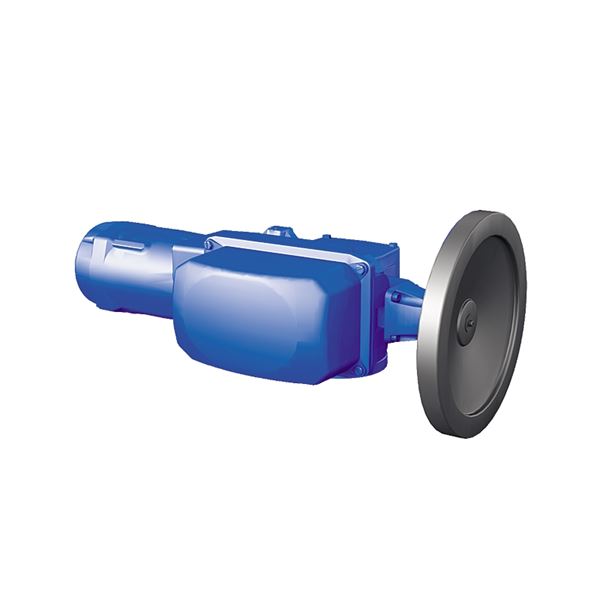

Manöverdon Bernard Elektriskt AT 3911 för 90°。Manövrering av kul-, vridspjäll- samt kikventiler。
CE-markning
EC指令2004/108/EC, 2006/95/EC och följer标准EN 61000-6-4, EN 61000-6-2, EN 60034-1 och EN 60529。
IP 67 klassad。
Detalj | 材料 | Ytbehandling | |
---|---|---|---|
1 | 溶血性尿毒综合征 | 铝 | Zinkprimer,环氧树脂och RAL 5002 blå聚氨酯面漆 |
2 | Kapa | 铝 | Zinkprimer,环氧树脂och RAL 5002 blå聚氨酯面漆 |
3. | Drivbussning | Massivt“斯太尔 | Obehandlat |

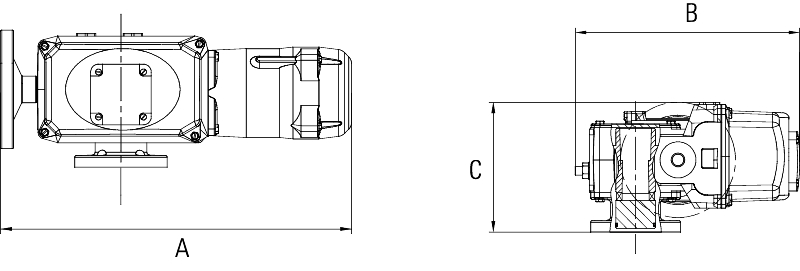

Don storlek/ Fig nr | 标准drivbussning * | 一个 | B | C | Vikt | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
20. | 22 | 538 | 313 | 180 | 18 | |||||||||||||||||
25 | 22 | 538 | 313 | 180 | 18 | |||||||||||||||||
60 | 27 | 587. | 313 | 180 | 20. | |||||||||||||||||
80 | 27 | 587. | 313 | 211 | 25 | |||||||||||||||||
Mått i mm, vikt i kg。* Går att få i önskad storlek, paralleleller 45°vridning。 |
Don storlek/ Fig nr | Drivbussning * | 一个 | B | C | Vikt | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
3911 - 20 - 2 b3p | Beroende Av Ventil. | 479 | 389 | 366 | 25 | |||||||||||||||||
3911 - 25 - 8 b3p | Beroende Av Ventil. | 459 | 389 | 366 | 22 | |||||||||||||||||
3911 - 60 - 8 b3p | Beroende Av Ventil. | 528 | 389 | 366 | 27 | |||||||||||||||||
3911 - 80 - 8供应商 | Beroende Av Ventil. | 528 | 389 | 366 | 28 | |||||||||||||||||
Mått i mm, vikt i kg。* Går att få i önskad storlek, parallell, kilspår eller 45°vridning。 |
Standardutforande
Reversibelt manöverdon i fyra storlekar, för vridning 0-90°,jussterbart genom en combination av vägberoende gränslägesbrytare, mekaniska lägesstopp och/eller momentbrytare。
Eldonet är en kompakt combination av elmotor med termiskt överbelastningsskydd och självhämmande, permanentsmord snäckväxel。标准医疗manuell nödmanövrering。
Manöverdonets anslutningsmått mot armatur är enlight ISO 5211。
设计tid 20 000 cykler (On-Off) / 300 000 starter (reglerande)。测试enlight EN 15714-2 A&B
Standardutforande | ||||
Driftart | S4-30% ED. 360启动器/h最大。S4-50% för reglering klass III | |||
Skyddsform | IP67 | |||
温 | -20°C到+ 60°C | |||
värmeelement. | 晶澳 | |||
Overbelastningsskydd | Termostatbrytare | |||
Permanentsmord utvaxling |
Kuggvaxel | |||
Kabelgenomforing | 2 st.M20x1、5 | |||
Andlageskontakter | 250 v, max 16 | |||
Momentbrytare | 晶澳 | |||
Kopplingsplint | 8 ansl。 | |||
Manoverdon 3911开/关 |
目前纳米 | Ställtid (50 Hz) s | ISO-anslutning | 230 V AC 50 Hz安培 | 400v AC 50hz安培 | 24伏直流电 | |||||
---|---|---|---|---|---|---|---|---|---|---|---|
开始 | 帮派 | 开始 | 帮派 | 千瓦 | 开始 | 帮派 | 千瓦 | ||||
20. | 200 | 200 | 5 | F07/10 | 0、9 | 0, 6 | 0,06 | 0、9 | 0, 6 | 0,06 | |
25 | 250 | 250 | 5,10,30,50 | F07/10 | 0、9 | 0, 6 | 0, 03 | 0,5 | 0,3 | 0, 03 | |
60 | 600 | 600 | 30、60 | F07/10 | 1、7 | 1,2 | 0,06 | 0,8 | 0,3 | 0,06 | - |
80 | 800 | 800 | 30、60 | F12 | 3. | 2 | 0、9 |
Manovermodul易达利+,
Intellii är en smart ventillägesställare som möjliggör mer avancerat styrning。Lådan monteras i direcrekt anslutning till manöverdonet eller separeras för exemplelvis väggmontage。Lokal manöverdonfunktion är standard på Intelli。
följandefunktionsmöjliggörsmed Intelli:
ESD -紧急关机(öppna, stänga eller stop)
Timer - Ställ in gångtiden för att undvika exemplelvis vattenhammareffekt
PST -部分冲程试验。Används för att motionera ventil och ställdon
Finns tillgänglig med模拟定位器med önskad styrsignal (4-20mA, 0-10v mfl.) men även fältbusskommunikation。Dessa ar foljande:
Profibus DP
Modbus RTU
基金会现场总线
För annan fältbus kontakta Armatec。
Se separat datablad för samtliga möjliga konfiguerationer。
Spanningsmatning
3-fas vaxelstrom
380/415 V - 50Hz, 440/ 460v - 60hz
230 V - 50 Hz, 220/230 V - 60 Hz
500v - 50hz eller 5775 V - 60hz
1-fas vaxelstrom
110, 115, 120, 220 V - 50 Hz
115年V-60赫兹
24V - 50hz
直流likstrom
24,48, 110 eller 220 VDC
Gangtider
För mer specifika gångtider, kontakta Armatec。
Korrosionsbestandighet och kapsling
Manöverdonen kan beställas med annan färg och ökad korrisionsbesändighet (C3-standard är standard)。dessa: C4, C5, C5M或C5I。Ökad IP-kapslingen är även möjlig i form av IP68。
ATEX-miljlo
Manöverdon kan beställas i ATEX-utförande。Dessa är designade för att installeras i ATEX-miljöer enlight:
Utrustningsgrupp 2,
Kategori 2 (zon 1 och 2)
Möjliga klassningar är följande:
Ex d,(隔爆外壳):
Ex d IIB T4(标准ATEX-utförande)
exd IIB T5
exd IIB T6
Ex d IIC T4
Ex d IIC T5
Ex d IIC T6
艾德:交货
exed IIB T5
exed IIC T5
För ATEX-utförande, kontakta Armatec。
Artikelnr, fabrikat, typbeteckning, serie nr, spänning och strömstyrka。
Kopplingsschema är placerat i motorutrymmet。
Styrsignal | 230 V, 50 Hz | 3 fas 400 V, 50 Hz | 24 V. |
---|---|---|---|
4-20 mA eller 0-10 V | Minigam,积分,Posigam | 易达利,积分,Posigam | 易达利,积分,Posigam |
Profibus DP | 易达利,积分,Posigam | 易达利,积分,Posigam | 易达利,积分,Posigam |
Exempel: 3911 - 25 - 8 b3a | |||||
AT3911 | 4 * | 3 * * | 一个* * * | 3 * * * * | * * * * * |
Fig. nr。 | Storlek | Stalltid | Anslutning | 跨越 | Tillval |
3911-25-8B3P (Reglerande med Intelli styrbox.) | |||||
* 4, 6, 10 eller 15 beroende på önskat时刻 | |||||
**=Tid: 1=3s, 2=5s, 3=6s, 4=10, 5=15s, 6=20s, 7=25s, 8=30s, 9=35s, 10=45s, 11=50s, 12=60s | |||||
*** a = f05/07, b = f07/10, c = f12 | |||||
**** 0=24 vdc, 3=230 vac, 4=400 vac | |||||
***** A=On/Off, B=Integral, C=Posigam, D=Minigam, E=1000 Ohm POT, P=Intelli |
