Kontrollinstrument AT 1164-

Användningsområde

Kontrollinstrumentetanvändas för inspektion och underhåll av återströmningsskydd typ BA. Det är inte tillåtet att använda enskilda komponenter (t.ex. endast differentialtrycksmätaren) för inspektion och underhåll.

AMA-text

I enlighet med SS-EN 1717 skall kontroll av återströmningsskydd utföras årligen (beroende på lokala driftsförhållanden).
Beakta bruksanvisningen för återströmningsskyddet. Underhåll av återströmningsskydd måste utföras av behörig personal. Den årliga kontrollen dokumenteras genom att kontrollanten signerar skyddsdonets kontrollmärkbricka och fyller i kontrollrapport om årlig kontroll. När skyddsdonet är godkänt insänds kontrollrapporten för respektive återströmningsskydd till vattenleverantören. Vid ej godkännd kontroll måste återströmningsskyddet genomgå en service och ny kontroll utföras.

Kvalitetsäkring

Vätskekategori 4, SS-EN 1717

CE-märkt.

Markning pa produkt:Uppgifter om tillverkningsår, tillverkningsnummer, modell, el-data, IP-klass samt tryck/flöde anges på enhetens märkskylt. CE-märkt.

Energi/miljödeklaration

Detaljförteckning

SundaHus:D

Funktion och konstruktion

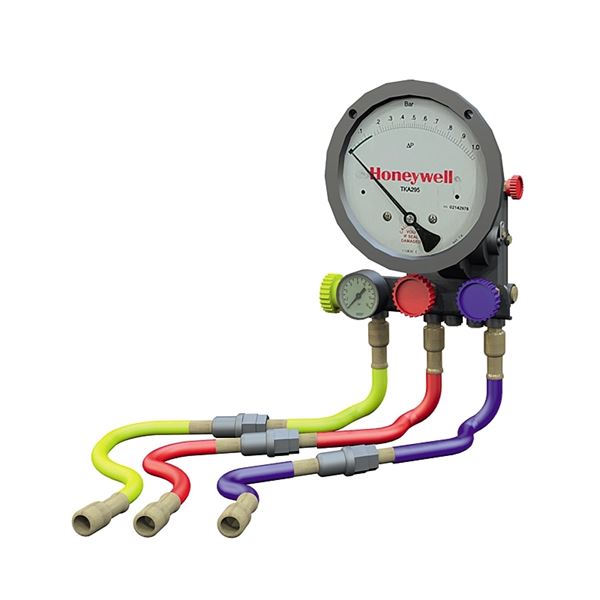

Kontrollinstrumentetanvänds för inspektion och underhåll av återströmningsskydd typ BA. Enheten består av en differentialtrycksmätare, nålventiler, avluftningsventiler och olika slangar.
Differenstryckmätaren jämför differentialtrycket mellan två kamrar i återströmningsskyddet. Trycket mellan kammrarna omsätts och styrs av nålventilerna. Under mätproceduren håller nålventilerna konstant tryck mellan de två kamrarna. De integrerade filtren skyddar differentialtryckmätaren mot smutspartiklar.

Tekniska data

Material:Plaster

Temperatur (°C):0 - 65

Tryckklass (PN):0 - 14

Installation och underhåll

Se produktblad.
