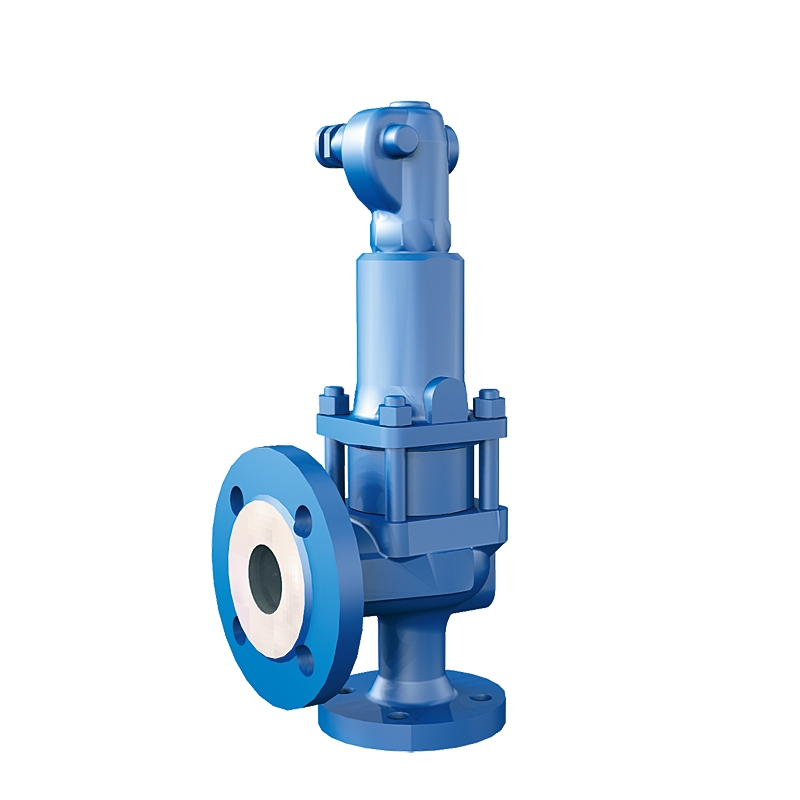

全升降式安全阀。法兰连接。钢或不锈钢。软阀座或金属阀座阀瓣。DN20/40-200/300(不锈钢DN25/40-150/250), PN40。背压补偿不锈钢波纹管。
尺寸范围 | 20 - 200 |
---|---|
PN. | 40 |
温度范围 | -270 + 450°C |
材料 | 钢,不锈钢 |
货号 | 基体材料 | DN. | PN. | 设定压力(BARG) | 数量 |
---|---|---|---|---|---|
在4547 | 钢 | 20 - 200 | 40 | 3-40 (17) | |
在4548 | 钢 | 20 - 200 | 40 | 3-40 (17) | |
在4583 | 不锈钢 | 20 - 200 | 40 | 3-40(10) | |
在4584 | 不锈钢 | 20 - 200 | 40 | 3-40(10) |
尺寸范围 | PN. | 温度范围 | 材料 |
---|---|---|---|
DN 20 - 150 | 40 | -85°C至+450°C | 钢 |
DN 200. | 25 | -85°C至+450°C | 钢 |
DN 20 - 150 | 40 | -270°C至+400ºC | 不锈钢 |
DN200 | 25 | -270°C + 400ºC | 不锈钢 |
用于保护压力容器和管道系统的安全阀,带液体,空气,气体和蒸汽。
提供背压补偿和密封不锈钢波纹管。这会使出口中的最大允许背压从设定压力的15%到30-35%。然而,必须考虑波纹管的设计压力。看附加信息。
采用背压补偿波纹管,可减小出口尺寸。
当安全阀连接到消音器时,也建议使用波纹管。
巴黎圣日耳曼。11个安全阀
安全阀背压补偿波纹管AT4547,DN ...,设定压力......棒,不锈钢。
经TÜV和其他几家分类机构批准。
根据ISO 4126满足要求。
SS-EN 10204, 2型,3型证书和大多数船级局颁发的证书。
必须在订购时指定证书类型。
CE标记
符合AFS 2016:1和2014/68/EU(压力设备指令)中IV类,流体组1和2的要求。

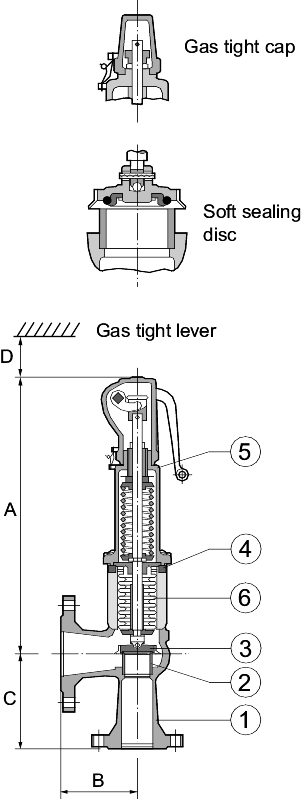

4547/4548 | 4583/4584 | ||
---|---|---|---|
1 | 身体 | 1.0619 / SA 216 WCB,钢铁 | 1.4408 / SA 351 CF8M,不锈钢 |
2 | 座位 | 1.4404/316 l | 1.4404/316 l |
3. | 圆盘 | 1.4122 /硬化不锈钢 | 1.4404/316 l |
4. | 主轴 | 1.4021/420 | 1.4404/316 l |
5. | 春天 | 1.1200,1.8159, | 1.4310 /不锈钢 |
1.7102 /碳钢 | |||
6. | 波纹管 | 1.4571 / 316ti | 1.4571 / 316ti |
7. | 指南 | 1.4104,1.0501,0.7040 / | 1.4404/316 l |
铬钢或碳钢 | |||
8. | 帽子 | 0.7040,0.7043,1.0619 / | 1.4408, 1.4404, 1.4571 / |
结节钢201-40-18, | SA 351 CF8M,SA 479 316L, | ||
SA 216 WCB. | SA 479 316TI. | ||
9. | 弹簧板2个电脑 | 1.0718 /钢 | 1.4404/316 l |
10 | 调整螺钉 | 1.4104聚四氟乙烯/ | 1.4404聚四氟乙烯/ 316 l聚四氟乙烯 |
Chrome Steel PTFE. | |||
11 | 球 | 1.3541 /硬化不锈钢 | 1.4401/316 |
12个一个 | 帽 | 1.0718或0.7043/12 l13 | 1.4404/316 l |
或gr.60-40-18 | |||
12 b | 杠杆(4) | 1.0718或0.7043/12 l13 | 1.4404/316 l |
或gr.60-40-18 | |||
13 | 软密封 | 三元乙丙橡胶(D) | 三元乙丙橡胶(D) |
13 b | 软密封 | 氯丁橡胶(K) | 氯丁橡胶(K) |
13 c | 软密封 | Viton®(L) | Viton®(L) |
14 | 帽子垫片 | 1.0460 /碳钢 | 1.4404/316 l |
对波纹管 |
在4547年,4548年 | ||||||||||||||||||||||
DN入口 | 20. | 25 | 32 | 40 | 50 | 65 | 80 | One hundred. | 125 | 150 | 200. | |||||||||||
DN出口 | 40 | 40 | 50 | 65 | 80 | One hundred. | 125 | 150 | 200. | 250. | 300 | |||||||||||
座椅直径 | 18 | 23 | 29 | 37 | 46 | 60 | 74 | 92 | 98 | 125 | 165 | |||||||||||
一种 | 252. | 273. | 373 | 410. | 465. | 599 | 665. | 719 | 719 | 856. | 1090. | |||||||||||
B. | 95 | One hundred. | 110 | 115 | 120 | 140 | 160 | 180 | 200. | 225. | 300 | |||||||||||
C | 85 | 105 | 115 | 140 | 150 | 170 | 195 | 220. | 250. | 285. | 290. | |||||||||||
D. | 150 | 150 | 200. | 250. | 300 | 350 | 400 | 450. | 450. | 450. | 700 | |||||||||||
重量 | 9日4 | 10 | 13 | 17 | 24 | 36 | 60 | 83 | 93 | 142 | 289. | |||||||||||
测量以mm,重量在kg中。 (2)=气密帽,(4)=气密提升装置。 |
在4583,4584 | ||||||||||||||||||
DN入口 | 25 | 32 | 40 | 50 | 65 | 80 | One hundred. | 125 | 150 | |||||||||
DN出口 | 40 | 50 | 65 | 80 | One hundred. | 25 | 150 | 200. | 250. | |||||||||
流动直径 | 23 | 29 | 37 | 46 | 60 | 74 | 92 | 98 | 125 | |||||||||
最大 | 273. | 373 | 410. | 465. | 599 | 665. | 719 | 719 | 856. | |||||||||
B. | One hundred. | 110 | 115 | 120 | 140 | 160 | 180 | 200. | 225. | |||||||||
C | 105 | 115 | 140 | 150 | 170 | 195 | 220. | 250. | 285. | |||||||||
D. | 150 | 200. | 250. | 300 | 350 | 400 | 450. | 450. | 450. | |||||||||
重量 | 10 | 13 | 17 | 24 | 36 | 60 | 83 | 93 | 142 | |||||||||
按毫米,重量在kg中的措施。 (2)=气密帽(4)=气密提升装置。 |
弹簧加载和直接作用安全阀,用于空气,气体和蒸汽,具有全升降开口特性。
对于液体,安全阀具有正常开启特性。
带有手动测试的提升装置或气密帽。
如果可能,应该使用软密封盘,因为它具有更好的紧密性,并且更容易翻新。
波纹管保护运动部件和弹簧不受污垢、腐蚀和温度的影响,并允许在出口管道中增加最大背压,从设定压力的15%到30- 35%。
必须考虑波纹管的设计压力。看附加信息.
排污
蒸汽/空气/气体: | 在设置压力≥3,0bar时最大10% | |
在设置压力< 3,0bar时最大0,3bar | ||
液体: | 最多20%在设定压力≥3,0栏 | |
最大0,6 bar在设置压力< 3,0 bar | ||
如果需要较低的排放压力,请与Armatec联系。 |
4547/4548 | 4583/4584 | |||||||
设置压力最大。 | 温度。-85℃ | 设置压力最大。 | 温度。-85℃ | |||||
DN. | 酒吧 | 到+ 450°C | 酒吧 | + 400°C | ||||
20. | 40 | - | ||||||
25 | 40 | 40 | ||||||
32 | 40 | 40 | ||||||
40 | 40 | 40 | ||||||
50 | 40 | 37 | ||||||
65 | 40 | 28 | ||||||
80 | 40 | 25 | ||||||
One hundred. | 40 | 26 | ||||||
125 | 25 | 24 | ||||||
150 | 25 | 10 | ||||||
200. | 25 | - | ||||||
根据每个阀门材料的应用标准的压力和温度。 在温度超过200°C时,必须按顺序指定温度,以便使用高温弹簧。 如果需要其他温度和压力限制,请联系Armatec。 |
温度范围软密封安全阀: | |
o形环 | 氯丁橡胶(Cr)K -40°C至+ 100°C,例如制冷剂 |
乙烯(EPDM) D -45°C至+150°C,如热水和低温蒸汽 | |
Viton(FPM)L -20°C至+ 180°C,例如油和空气 |
可以根据请求执行基于提交数据的分级。
请说明:液体,密度(用于液体),容量/功率,最高温度和设定压力
Bar表示Bar gauge: Bar (ö), Bar (g), Bar (e), atö或kg/cm2(如果没有其他说明的话)。
Nm3/h表示“自由”容量空气/气体(N=正常),如果没有其他说明,则等于m3/h。
蒸汽/气体排放系数αd D/G
0,7.
放电液体系数,αdf
0, 45
流动直径做,看尺寸和重量
带波纹管的阀门的最低设定压力:
3、0巴格(dn20 - 80)
2,74巴格(DN100)
2, 01巴格(DN125)
0, 2巴格(dn150 - 200)
Max。压尺 | 在20°C时 | 在100°C | 在200°C | 在400°C |
DN20 | 30. | 28 | 24 | 20. |
DN25 | 16 | 15 | 13 | 11 |
dn32 - 125 | 10 | 9、3 | 8. | 6,6 |
DN150 | 6. | 5、6 | 4,8 | 4. |
DN200 | 5. | 4,7. | 4. | 3,3 |
DN. | 20. | 25 | 32 | 40 | 50 | ||||||||||||||||||||||||||||||||||||||
座位 | 18毫米 | 23毫米 | 29毫米 | 37毫米 | 46毫米 | ||||||||||||||||||||||||||||||||||||||
pset. | |||||||||||||||||||||||||||||||||||||||||||
酒吧 |
蒸汽 | 空气 | 水 | 蒸汽 | 空气 | 水 | 蒸汽 | 空气 | 水 | 蒸汽 | 空气 | 水 | 蒸汽 | 空气 | 水 | ||||||||||||||||||||||||||||
3. | 451. | 580 | 11778 | 737 | 947 | 19222年 | 1167 | 1500 | 30556 | 1900 | 2444 | 49667 | 2944 | 3778 | 76778 | ||||||||||||||||||||||||||||
4. | 563 | 728 | 13556 | 919 | 1178 | 22111 | 1456. | 1889 | 35222 | 2378 | 3067. | 57333 | 3667 | 4744. | 88667 | ||||||||||||||||||||||||||||
5. | 674. | 876. | 15222 | 1100 | 1422 | 24778 | 1744年 | 2267 | 39444 | 2844 | 3700 | 64111 | 4400 | 5711 | 99111 | ||||||||||||||||||||||||||||
6. | 784 | 1024. | 16667 | 1278. | 1667 | 27111 | 2033 | 2656 | 43111 | 3311 | 4322 | 70222 | 5122 | 6689 | 108556 | ||||||||||||||||||||||||||||
7. | 896. | 1167 | 18000 | 1456. | 1911年 | 29333 | 2322 | 3033. | 46667 | 3778 | 4944 | 75889 | 5844. | 7656. | 117778 | ||||||||||||||||||||||||||||
8. | 1006. | 1311 | 19222年 | 1633 | 2156. | 31333 | 2600 | 3422. | 49778 | 4244 | 5578 | 81111 | 6567 | 8622 | 125556 | ||||||||||||||||||||||||||||
9. | 1111 | 1467. | 20333 | 1811 | 2389 | 33222 | 2889 | 3811 | 52889. | 4711 | 6200 | 86000. | 7278 | 9589 | 133333 | ||||||||||||||||||||||||||||
10 | 1222. | 1611 | 21444 | 2000 | 2633 | 35000. | 3178 | 4189. | 55667 | 5178 | 6833 | 90667 | 8000 | 10556 | 140000 | ||||||||||||||||||||||||||||
12 | 1440 | 1911年 | 23556 | 2356 | 3122 | 38444 | 3744 | 4967 | 61000 | 6100. | 8078 | 99333 | 9433 | 12444. | 153333 | ||||||||||||||||||||||||||||
14 | 1656 | 2200 | 25444 | 2711 | 3600 | 41444 | 4322 | 5733 | 65889 | 7033 | 9333 | 107333 | 10867 | 14333 | 165556 | ||||||||||||||||||||||||||||
16 | 1878 | 2500 | 27111 | 3078. | 4089 | 44333 | 4889 | 6500. | 70444 | 7967 | 10589 | 114444 | 12222 | 16333 | 177778 | ||||||||||||||||||||||||||||
18 | 2100. | 2800 | 28778 | 3433. | 4567 | 47000. | 5456 | 7267 | 74778 | 8889 | 11778 | 122222 | 13667 | 18222 | 187778 | ||||||||||||||||||||||||||||
20. | 2322 | 3089. | 30333 | 3789 | 5056. | 49556 | 6033 | 8044 | 78778 | 9822 | 13000. | 127778 | 15111 | 20222 | 197778年 | ||||||||||||||||||||||||||||
22 | 2544 | 3389 | 31889 | 4156. | 5544 | 52000 | 6611 | 8811 | 82667 | 10756 | 14333 | 134444 | 16556 | 22111 | 207778 | ||||||||||||||||||||||||||||
24 | 2767 | 3689. | 33222 | 4522 | 6022 | 54333 | 7189 | 9578 | 86333 | 11667 | 15556 | 140000 | 18000 | 24111 | 216667 | ||||||||||||||||||||||||||||
26 | 2989 | 3989 | 34556 | 4878 | 6511 | 56556 | 7767 | 10344 | 89889 | 12556 | 16778 | 146667 | 19444年 | 26000 | 225556 | ||||||||||||||||||||||||||||
28 | 3211 | 4278 | 35889 | 5244 | 6989 | 58667 | 8344. | 11111. | 93222 | 13556 | 18000 | 152222 | 21000 | 27889 | 234444 | ||||||||||||||||||||||||||||
30. | 3433. | 4578 | 37222 | 5611 | 7478. | 60667 | 8922 | 11889 | 96444. | 14444 | 19333 | 156667 | 22444 | 29889 | 243333 | ||||||||||||||||||||||||||||
32 | 3656. | 4878 | 38444 | 5978 | 7956 | 62667 | 9511 | 12556 | 99667 | 15444 | 20556 | 162222 | 23889 | 31778 | 251111 | ||||||||||||||||||||||||||||
34 | - | 5167 | 39556 | - | 8444 | 64667 | - | 13333 | 102778 | - | 21778 | 167778 | - | 33778 | 258889. | ||||||||||||||||||||||||||||
36 | - | 5467 | 40778 | - | 8933 | 66444. | - | 14111 | 105667 | - | 23111 | 172222 | - | 35667 | 265556 | ||||||||||||||||||||||||||||
38 | - | 5767 | 41889 | - | 9411. | 68333 | - | 14889 | 108556 | - | 24333 | 176667 | - | 37667 | 273333 | ||||||||||||||||||||||||||||
40 | - | 6056 | 42889 | - | 9900 | 70111 | - | 15667 | 111111 | - | 25556 | 181111 | - | 39556 | 280000 | ||||||||||||||||||||||||||||
pset =设定压力 根据应用的标准,上述值应与安全系数(0,9)相乘。 饱和蒸汽(kg/h)。空气在Nm3/h(自由空气)在0ºC和大气压1013 mbar(a)。水在kg/h在20ºC。 给出了10%的设定压力过压的容量。 联系Armatec,用于其他液体等。 |
DN. | 65 | 80 | One hundred. | |||||||||||||||
座位 | 60毫米 | 74毫米 | 92毫米 | |||||||||||||||
pset. | ||||||||||||||||||
酒吧 | 蒸汽 | 空气 | 水 | 蒸汽 | 空气 | 水 | 蒸汽 | 空气 | 水 | |||||||||
2 | 3722 | 4733. | 106667. | 5667 | 7211. | 162222 | 8756. | 11111. | 251111 | |||||||||
3. | 5011 | 6433 | 131111 | 7622 | 9789 | 198889 | 11778 | 15111 | 306667 | |||||||||
4. | 6244 | 8078 | 151111 | 9511 | 12222 | 228889 | 14667 | 19000年 | 354444 | |||||||||
5. | 7489. | 9733 | 168889 | 11333. | 14778 | 256667 | 17556 | 22778 | 396667 | |||||||||
6. | 8711. | 11333. | 184444 | 13222 | 17222 | 281111 | 20444. | 26667 | 434444 | |||||||||
7. | 9944 | 13000. | 200000年 | 15111 | 19778 | 303333 | 23333 | 30556 | 468889. | |||||||||
8. | 11111. | 14667 | 213333 | 16889 | 22222 | 324444. | 26222 | 34444 | 501111 | |||||||||
9. | 12333. | 16222 | 226667 | 18778年 | 24778 | 344444. | 29111 | 38333 | 532222 | |||||||||
10 | 13556 | 17889 | 238889 | 20667年 | 27333 | 362222 | 32000. | 42222 | 561111 | |||||||||
12 | 16000 | 21222 | 261111. | 24333 | 32333 | 397778 | 37667 | 49889. | 614444. | |||||||||
14 | 18444 | 24556 | 282222 | 28111 | 37333 | 428889 | 43444 | 57667 | 663333 | |||||||||
16 | 20889 | 27778 | 301111 | 31778 | 42333 | 458889 | 49222 | 65444 | 708889. | |||||||||
18 | 23333 | 31111. | 320000 | 35556. | 47333 | 486667 | 55000 | 73222 | 752222 | |||||||||
20. | 25778 | 34333 | 337778 | 39222 | 52333 | 513333 | 60667 | 80889 | 793333 | |||||||||
22 | 28222 | 37667 | 353333 | 43000 | 57333 | 537778 | 66556 | 88667 | 831111 | |||||||||
24 | 30778 | 41000 | 370000 | 46778 | 62333 | 562222 | 72333 | 96444. | 868889 | |||||||||
26 | 33222 | 44222 | 384444. | 50556 | 67333 | 584444 | 78222 | 105556 | 904444 | |||||||||
28 | 35667 | 47556 | 398889. | 54333 | 72333 | 606667 | 84000. | 113333 | 937778 | |||||||||
30. | 38222 | 50889 | 413333 | 58111 | 77444 | 627778 | 89889 | 121111 | 971111. | |||||||||
32 | 40667 | 54111 | 426667 | 61889 | 82444 | 648889. | 95778 | 128889 | 1003333 | |||||||||
34 | - | 57444 | 440000 | - | 88556 | 668889 | - | 136667 | 1034444 | |||||||||
36 | - | 61556 | 452222 | - | 93667 | 687778 | - | - | - | |||||||||
38 | - | 64889. | 464444. | - | 98778 | 706667 | - | - | - | |||||||||
40 | - | 68222 | 476667 | - | 103889. | 725556 | - | - | - | |||||||||
pset =设定压力 根据应用的标准,上述值应与安全系数(0,9)相乘。 饱和蒸汽(kg/h)。空气在Nm3/h(自由空气)在0ºC和大气压1013 mbar(a)。水在kg/h在20ºC。 给出了10%的设定压力过压的容量。 联系Armatec,用于其他液体等。 |
DN. | 125 | 150 | 200. | |||||||||||||||||||||||||||||||||
座位 | 98毫米 | 125毫米 | 165毫米 | |||||||||||||||||||||||||||||||||
pset. | ||||||||||||||||||||||||||||||||||||
酒吧 | 蒸汽 | 空气 | 水 | 蒸汽 | 空气 | 水 | 蒸汽 | 空气 | 水 | |||||||||||||||||||||||||||
0,2 | 2756 | 3267. | 105111. | 4478 | 5311 | 171111 | 7811. | 9267 | 255555 | |||||||||||||||||||||||||||
0,5 | 4278 | 5244 | 148889 | 6956. | 8533 | 242222 | 12111. | 14778 | 403333 | |||||||||||||||||||||||||||
1 | 6211 | 7811. | 201111 | 10111 | 12667 | 327778 | 17555 | 22111 | 570000 | |||||||||||||||||||||||||||
2 | 9933 | 12556 | 284444 | 16111. | 20556 | 463333. | 28111 | 35778 | 806667 | |||||||||||||||||||||||||||
3. | 13333 | 17111 | 348889. | 21667 | 27889 | 566667 | 37889. | 48667 | 987778 | |||||||||||||||||||||||||||
4. | 16667 | 21556 | 402222 | 27111 | 35000. | 654444. | 47222 | 61111. | 1144444 | |||||||||||||||||||||||||||
5. | 19889年 | 25889. | 450000 | 32444. | 42222 | 732222 | 56555 | 73555. | 1277778. | |||||||||||||||||||||||||||
6. | 23222 | 30333 | 493333. | 37778 | 49333 | 802222 | 65889 | 86000. | 1400000 | |||||||||||||||||||||||||||
7. | 26444 | 34667 | 532222 | 43111 | 56444 | 865556 | 75222 | 98444. | 1511111 | |||||||||||||||||||||||||||
8. | 29778 | 39111 | 568889. | 48444 | 63667 | 925556 | 84444 | 110889 | 1611111 | |||||||||||||||||||||||||||
9. | 33000 | 43444 | 603333 | 53778 | 70778 | 982222. | 93667 | 123333 | 1711111 | |||||||||||||||||||||||||||
10 | 36222 | 47889 | 636667 | 59000. | 77889 | 1035556 | 102889 | 135555 | 1800000 | |||||||||||||||||||||||||||
12 | 42778 | 56667 | 696667 | 69667 | 92222 | 1133333 | 121111 | 160000 | 1977778 | |||||||||||||||||||||||||||
14 | 49333 | 65444 | 753333 | 80222 | 106556 | 1222222 | 138889 | 185555. | 2133333 | |||||||||||||||||||||||||||
16 | 55889 | 74222 | 804444 | 90889 | 120000 | 1300000 | 157778 | 210000 | 2277778 | |||||||||||||||||||||||||||
18 | 62333 | 83000 | 853333 | 101556 | 134444 | 1377778 | 176667 | 238889 | 2422222 | |||||||||||||||||||||||||||
20. | 68889. | 91778 | 900000 | 111111 | 148889 | 1455556 | 195555. | 263333 | 2555555 | |||||||||||||||||||||||||||
22 | 75444 | 100667 | 943333. | 123333 | 165556 | 1533333 | 214444 | 288889. | 2677778 | |||||||||||||||||||||||||||
24 | 82111 | 110889 | 985556. | 133333 | 180000 | 1600000 | 232222 | 314444 | 2788889. | |||||||||||||||||||||||||||
pset =设定压力 根据应用的标准,上述值应与安全系数(0,9)相乘。 饱和蒸汽(kg/h)。空气在Nm3/h(自由空气)在0ºC和大气压1013 mbar(a)。水在kg/h在20ºC。 给出了10%的设定压力过压的容量。 联系Armatec,用于其他液体等。 对于更大尺寸和/或更大容量的阀门,请参阅单独的数据表 AT 4543 - 4580, DN 200-400可根据要求提供波纹管。 |
连接AT4547/4548 | 法兰钻孔acc。来 | |
---|---|---|
进口/出口 | DN20-150:DIN EN 1092-1,PN40 / 16 | |
Dn200: din en 1092-1, pn25/16 | ||
请参阅单独的安装说明。这种阀门应该将阀帽安装在垂直位置。 |
金属坐垫安全阀,背压补偿波纹管。 | |||
示例:4547-4-10,0-25 | |||
在4547 | -4 | -10,0. | -25年 |
---|---|---|---|
Fig.没有。 | 设计 | 设定压力(栏) | DN. |
4547 =钢 | 2 =不透气帽 | ||
4583 =不锈钢 | -4 =气体紧升降装置 | ||
3 =开放的起重装置 |
带背压补偿波纹管的软阀座安全阀。 | ||||
例子:0-25 d4-10 4548号 | ||||
在4545 | D. | 4. | -10,0. | -25年 |
---|---|---|---|---|
Fig.没有。 | o形环 | 设计 | 设定压力(栏) | DN. |
4548 =钢 | d = epdm. | 2 =不透气帽 | ||
4584 =不锈钢 | L =氟橡胶 | 4 =气体紧升降装置 | ||
K =氯丁橡胶 | 3 =开放式提升设备 | |||
N =腈 |
