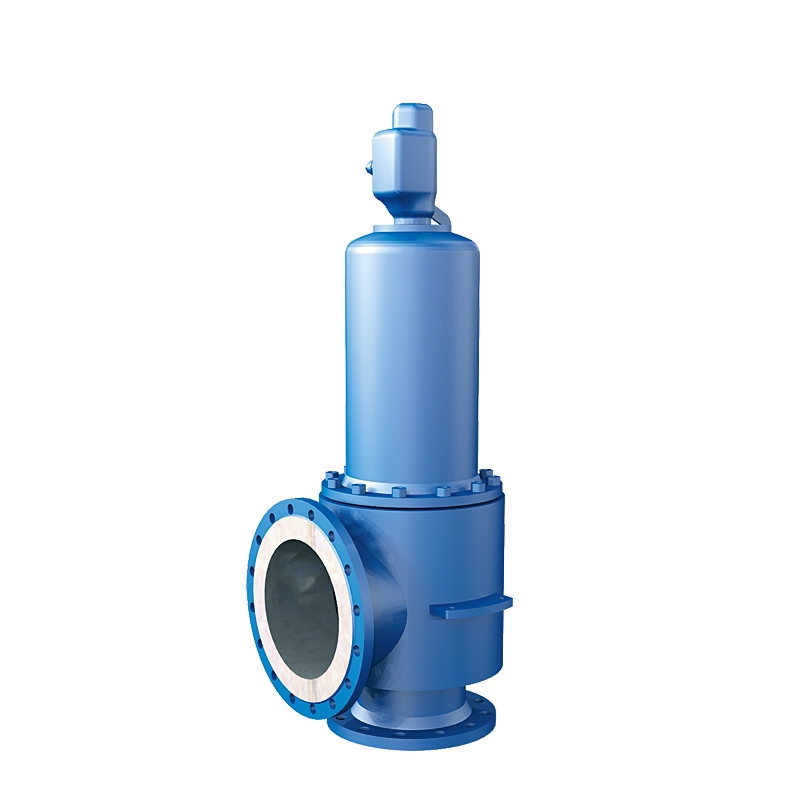

全升程XXL安全阀。法兰连接。钢或不锈钢。软的或金属阀座阀瓣。DN200/300-400/500, PN16-25
尺寸范围 | 200 - 400 |
---|---|
PN. | 16-25 |
温度范围 | -196至+ 550°C |
材料 | 钢,不锈钢 |
货号 | 基体材料 | DN. | PN. | 设定压力(BARG) | 数量 |
---|---|---|---|---|---|
在4543xxl. | 钢 | 200 - 400 | 25/16 | 0, 1 - 20 (8) | |
在4550xxl. | 钢 | 200 - 400 | 25/16 | 0, 1 - 20 (8) | |
在4580 xxl | 不锈钢 | 200 - 400 | 25/16 | 0, 1 - 10(2、3) |
尺寸范围 | PN. | 温度范围 | 材料 |
---|---|---|---|
DN 200-250 | 25. | -85ºC至450ºC | 钢 |
DN 300 - 400 | 16. | -85ºC至450ºC | 钢 |
DN 200-250 | 25. | -196ºC至550ºC | 不锈钢 |
DN 300 - 400 | 16. | -196ºC至550ºC | 不锈钢 |
经TÜV和其他几家分类机构批准。
符合ISO 4126的要求。
证书SS-EN 10204,2,3型和大多数分类机构。
必须在订购时指定证书类型。
CE标记
根据IV类,流体组1和2,符合AFS 2016:1和2014/68 / EU(压力设备指令)的要求。

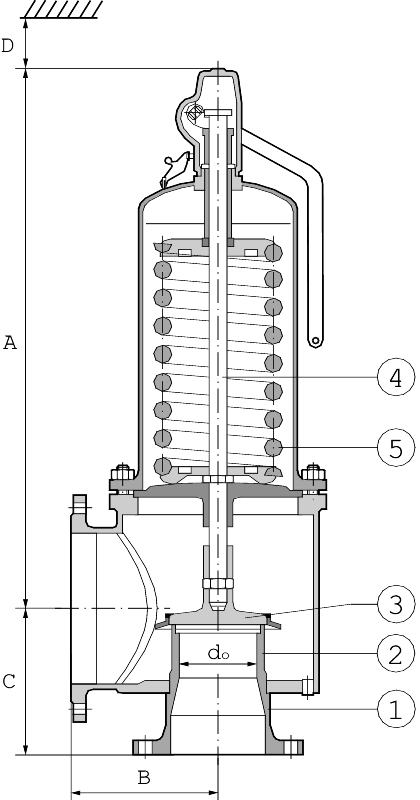

在4543,4550 | 在4580年 | ||
---|---|---|---|
1 | 身体 | 1.4060,1.0425 /碳钢 | 1.4571 / 316ti |
2 | 座位 | 1.0305钨铬钴合金, | 1.4571 / 316ti |
1.0460钨铬钴合金/ | |||
钨铬钴合金碳钢 | |||
3. | 圆盘 | 1.4404 / 316L. | 1.4571 / 316ti |
4. | 主轴 | 1.4021/420 | 1.4404 / 316L. |
5. | 春天 | 1.1200,1.8159, | 1.4310 /不锈钢 |
1.7102 /碳钢 | |||
6 | 指导 | 0.7040 /结节铸铁 | 1.4404 / 316L. |
dn200-250 | gr。60-40-18或铬钢 | ||
6 b | 指导 | 1.4404 / 316L. | 1.4404 / 316L. |
DN300-400. | |||
7. | 帽子 | 0.7043,1.0254 /结节铸铁 | 1.4571 / 316L. |
gr。60-40-18或钢铁 | |||
8. | 弹簧板 | 1.0570、1.4404 / | 1.4404 / 316L. |
2个 | 钢或316L. | ||
9. | 调节螺钉 | 1.4104 PTFE / Chrome Steel PTFE | 1.4404 PTFE / 316L PTFE |
10. | 杆 | 0.7040/ Gr. 60-40-18球墨铸铁 | 1.4404 / 316L. |
DN入口 | 200. | 250. | 300 | 400. | ||||
---|---|---|---|---|---|---|---|---|
DN Outlet. | 300 | 350. | 400. | 500. | ||||
座椅直径 | 165. | 200. | 235. | 295. | ||||
一个* * * | 1168. | 1178. | 1303 | 1553 | ||||
B. | 300 | 325. | 394 * | 477 * | ||||
C | 305. | 340. | 330 ** | 400. | ||||
D. | 700 | 700 | 850. | 1200 | ||||
重量 | 285. | 335. | 384. | 588. | ||||
重量与波纹管 | 289. | 340. | 390. | 595. | ||||
测量以mm,重量在kg中。 *出口法兰acc。PN 10。在pn16的偏差测量。 **不适用于入口法兰ACC。到#300。 ***测量适用于有或没有波纹管的阀门。 |
弹簧加载和直接作用安全阀,用于空气,气体和蒸汽,具有全升降开口特性。
对于液体,安全阀具有正常的开口特性。
带有手动测试或气密盖的提升装置。
超压
当超压超过设定压力(最大5%)时,安全阀处于全开状态。
当阀门具有标准开口特性时,最多10%的液体。
对于设定压力低于1,0bar,超压为设定压力+ 0,1bar。
如果要求降低过压,请联系ARMATEC。
蒸汽/空气/气体: | 最多10%在设定压力≥3,0栏 | |
MAX 0,3条在设定压力<3,0 BAR | ||
Vätskor: | 最多20%在设定压力≥3,0栏 | |
MAX 0,6条在设定压力<3,0 BAR | ||
如果需要下吹气,请与Armatec联系。 |
在4543,4550 | 在4580年 | |||||||
---|---|---|---|---|---|---|---|---|
设置压力最大。 | 设置压力最大。 | 临时 | ||||||
DN. | 酒吧 | 温度。 | 酒吧 | 最大°C. | ||||
200. | 10. | -85°C至+ 450°C | 10. | -196°C至+ 550°C | ||||
250. | 6. | -85°C至+ 450°C | 6. | -196°C至+ 550°C | ||||
300 | 3,57 | -85°C至+ 450°C | 3,57 | -196°C至+ 550°C | ||||
400. | 2,3 | -85°C至+ 450°C | 2,3 | -196°C至+ 550°C | ||||
根据每个阀门材料的应用标准的压力和温度。 在高于200的温度下O.C温度必须按顺序指定,以便使用高温弹簧。 如果需要其他温度和压力限制,请联系Armatec。 |
可以根据请求执行基于提交数据的分级。
请说明:液体,密度(用于液体),容量/功率,最高温度和设定压力
Bar意味着Bar表:Bar(Ö),酒吧(g),酒吧(e),atö或kg / cm2如果没有否定。
Nm3/h表示“自由”容量空气/气体(N=正常),如果没有其他说明,则等于m3/h。
排出蒸汽/气体系数,αdd / g
DN200:0,75
dn250 - 400: 0, 7
放电液体系数,αdf
DN200:0,56
DN250-400:0,52
流动直径直径,见维度和重量.
DN. | 200. | 250. | ||||||||||
座位 | 165毫米 | 200毫米 | ||||||||||
pset. | ||||||||||||
酒吧 | 蒸汽 | 空气 | 水 | 蒸汽 | 空气 | 水 | ||||||
0,2 | 8622 | 9956. | 371111 | 11444 | 13556 | 505556 | ||||||
0,5 | 13000. | 16000 | 524444. | 17778 | 21778 | 715556 | ||||||
1 | 18889 | 23778 | 710000 | 25889. | 32444. | 967778 | ||||||
2 | 30111. | 38333 | 1003333 | 41333. | 52667 | 1366667 | ||||||
3. | 40667 | 52222 | 1233333 | 55667 | 71444 | 1666667. | ||||||
4. | 50667 | 65556 | 1422222 | 69444 | 89778 | 1933333 | ||||||
5. | 60667 | 78889. | 1588889 | 83111 | 108111 | 2155556 | ||||||
6. | 70667 | 92222 | 1733333 | 96778 | 125556. | 2366667 | ||||||
7. | 80667 | 105556. | 1877778 | 110444 | 144444 | 2555556 | ||||||
8. | 90556 | 118889. | 2011111. | 123333 | 162222 | 2733333 | ||||||
9. | 100444. | 132222 | 2133333 | 136667 | 181111 | 2900000. | ||||||
10. | 110333 | 145556 | 2244444 | 151111 | 198889 | 3055556. | ||||||
12. | 130000 | 172222 | 2455556 | 177778. | 235556 | 3344444 | ||||||
14. | 150000 | 198889 | 2655556 | 205556. | 276667 | 3622222 | ||||||
16. | 170000 | 225556 | 2844444 | 233333 | 313333 | 3877778 | ||||||
18. | 190000年 | 252222 | 3011111 | 260000 | 351111 | 4111111. | ||||||
20. | 210000 | 278889. | 3177778 | - | - | - | ||||||
22. | 228889. | 305556. | 3333333 | - | - | - | ||||||
24. | 248889 | 332222 | 3477778 | - | - | - | ||||||
pset =设定压力 |
DN. | 300 | 400. | ||||||||||
座位 | 235毫米 | 295毫米 | ||||||||||
pset. | ||||||||||||
酒吧 | 蒸汽 | 空气 | 水 | 蒸汽 | 空气 | 水 | ||||||
0,2 | 15778 | 18778 | 697778 | 24889 | 29556 | 1100000 | ||||||
0,5 | 24556. | 30111. | 987778 | 38778 | 47556 | 1555556 | ||||||
1 | 35667 | 44889. | 1333333 | 56333 | 70778 | 2100000 | ||||||
2 | 57111 | 72667 | 1888889. | 90000 | 114444. | 2977778 | ||||||
3. | 76889 | 98778 | 2311111 | 121111 | 155556 | 3644444 | ||||||
4. | 95889 | 123333 | 2666667 | 151111 | 194444年 | 4211111 | ||||||
5. | 114444. | 148889. | 2988889. | 180000 | 234444 | 4700000 | ||||||
6. | 133333 | 174444. | 3266667 | 211111 | 278889. | 5155556 | ||||||
7. | 152222 | 198889 | 3533333 | - | - | - | ||||||
8. | 171111 | 224444 | 3777778 | - | - | - | ||||||
9. | 190000年 | 250000 | 4000000 | - | - | - | ||||||
10. | 208889. | 278889. | 4233333. | - | - | - | ||||||
12. | 246667 | 330000 | 4633333 | - | - | - | ||||||
14. | - | - | - | - | - | - | ||||||
16. | - | - | - | - | - | - | ||||||
18. | - | - | - | - | - | - | ||||||
pset =设定压力 根据应用标准,上面的值应该乘以安全因子0,9。 饱和蒸汽以kg / h。在0ºC和大气压下的NM3 / H(自由空气)中的空气1013毫巴(A)。kg / h的水在20ºC。 给出了10%的设定压力过压的容量。 联系Armatec,用于其他液体等。 |
用于阻挡安全阀的测试Gag
电梯制动器
加热套。
法兰钻了acc。到ANSI。
不锈钢波纹管。
补充装载系统,见4505
连接 | 法兰钻了acc。ToarmaturflänsarBorrade恩格里 | |
---|---|---|
进口 | DIN EN 1092-1,PN25(DN 200-250),DIN EN 1092-1,PN16(DN 300-400) | |
出口 | DIN EN 1092-1,PN10 | |
请参阅单独的安装说明。这种阀门应该将阀帽安装在垂直位置。 |
金属座椅安全阀 | |||
例如:4543-4-5,0 - 200 | |||
AT4543 | -4 | -5,0. | -200 |
---|---|---|---|
图。没有。 | 设计 | 设定压力(BARG) | DN. |
在4543=钢,关闭阀帽 | -2 =气密帽 | ||
V2 =气体紧盖帽和波纹管 | |||
在4550 =钢,打开帽子 | -4 =气体紧升降装置 | ||
V4=气密提升装置和波纹管 | |||
在4580 =不锈钢,封闭式帽子 | -3 =开放式提升设备 | ||
开启升降装置和波纹管 |
