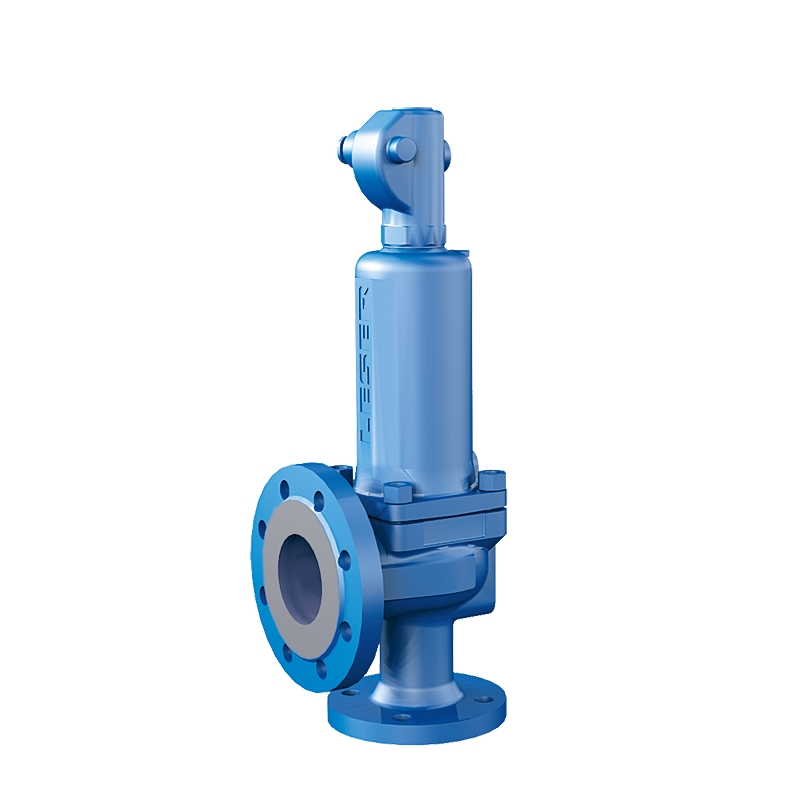

安全阀AT 4541, 4542, 4543, 4545, 4580, 4581

全提升安全阀。法兰连接。结节钢，钢或不锈钢。软或金属坐盘。DN20 / 40-200 / 300（结节铁DN25 / 40-200 / 300，不锈钢DN25 / 40-150 / 250），PN16-40

维度范围 20-200
PN 16-40
温度范围 -270至+ 450°C
材料 球墨铸铁、钢、不锈钢

变化

文章编号 身体材料 DN PN 设置压力(巴格) 量
在4541年 结节铁 25-100 40/16 第1 - 40 0,
在4542年 结节铁 25-100 40/16 第1 - 40 0,
在4543年 钢 20 - 150 40/16 0,1-40（25）
在4545年 钢 20 - 150 40/25 第1 - 40 0,
在4580年 不锈钢 25 - 150 40/16 0,1-40（10）
在4581 不锈钢 25 - 150 40/16 0,1-40（10）

产品信息

主要的事实

维度范围 PN 温度范围 材料
DN 25 - 100 40 -60ºC至350ºC 结节铁
DN 125-150 16. 结节铁
DN200. 25. 结节铁
DN 20-150 40 -85ºC至450ºC 钢
DN 200 25. 钢
DN 20-150 40 -270ºC至400ºC 不锈钢
DN200. 25. 不锈钢

范围

用于保护装有液体、空气、气体和蒸汽的压力容器和管道系统的安全阀。

质量保证

经TÜV和其他几个分类机构批准。
符合ISO 4126的要求。
证书SS-EN 10204，2,3型和大多数分类机构。
证书的类型必须在订购时指定。

ce标志
根据IV类，流体组1和2，符合AFS 2016：1和2014/68 / EU（压力设备指令）的要求。

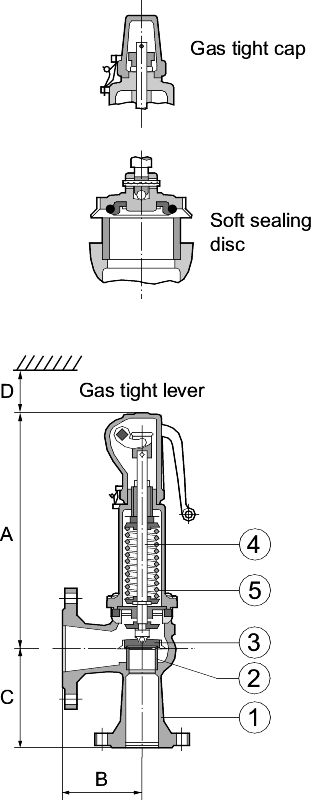

材料规格

4541 / 4542 4543 / 4545 4580 / 4581
1 身体 0.7043 /结节熨斗 1.0619 / SA 216 WCB 1.4408 / SA 351 CF8M
GR.60-40-18 钢 不锈钢
2 座位 1.4404 / 316L. 1.4404 / 316L. 1.4404 / 316L.
3. 阀瓣 1.4122 /硬化 1.4122 /硬化 1.4404 / 316L.
不锈钢 rostfrittstål
4 主轴 1.4404 / 316L. 1.4404 / 316L. 1.4404 / 316L.
5 春天 1.1200, 1.8159, 1.1200, 1.8159, 1.4310 /不锈钢
1.7102 /碳钢 1.7102 /碳钢
6A 指导 1.4104, 1.0501, 1.4104, 1.0501, 1.4404 / 316L.
0.7040/铬或碳钢 0.7040 //铬或碳钢
6B. 布什环 1.4104促进鞋/ 1.4104促进鞋/ -
铬钢tenifer 铬钢tenifer
7 阀盖 0.7040, 0.7043, 1.0619 / 0.7040, 0.7043, 1.0619 / 1.4408, 1.4404, 1.4571
球墨铸铁Gr.60-40-18, 球墨铸铁Gr.60-40-18, / sa 351 cf8m, sa479
SA 216 WCB SA 216 WCB 316L，SA 479 316TI
8 弹簧板2个 1.0718 /钢铁 1.0718 /钢铁 1.4404 / 316L.
9 锁紧螺母 1.4104 PTFE / 1.4104 PTFE / 1.4404聚四氟乙烯/
铬钢聚四氟乙烯 铬钢聚四氟乙烯 316L PTFE.
10. 球 1.3541 /硬化 1.3541 /硬化 1.4401 / 316.
不锈钢 不锈钢
11A 帽(2) 1.0718或0.7043 / 1.0718或0.7043 / 1.4404 / 316L.
12 l13或Gr.60-40-18 12 l13或Gr.60-40-18
11B. 杆(4) 1.0718或0.7043 / 1.0718或0.7043 / 1.4404 / 316L.
12 l13或Gr.60-40-18 12 l13或Gr.60-40-18

尺寸和重量

在4541,4542,4543,4545
DN入口 20 * 25. 32. 40 50. 65. 80 100. 125. 150. 200
DN Outlet. 40 40 50. 65. 80 100. 125. 150. 200 250 300
流直径 18. 23. 29. 37. 46. 60. 74. 92. 98. 125. 165.
一个 219 234 331. 372. 419 529. 606 663 663 798. 1090
一个带波纹管 看到AT4547-series
B 95. 100. 110. 115. 120. 140. 160. 180. 200 225 300
C 85. 105. 115. 140. 150. 170. 195 220 250 285 290
D 150. 150. 200 250 300 350. 400 450 450 450 700
重量 9 9 12. 16. 22. 32. 56. 75. 85. 131. 285
尺寸(mm)，重量(kg)。
*仅在4543,4545

尺寸和重量4580、4581

在4580,4581
DN入口 25. 32. 40 50. 65. 80 100. 125. 150.
DN Outlet. 40 50. 65. 80 100. 125. 150. 200 250
流直径 23. 29. 37. 46. 60. 74. 92. 98. 125.
A2） 234 331. 372. 419 529. 606 663 663 798.
B 100. 110. 115. 120. 140. 160. 180. 200 225
C 105. 115. 140. 150. 170. 195 220 250 285
D 150. 200 250 300 350. 400 450 450 450
重量 9 12. 16. 22. 32. 56. 75. 85. 131.
尺寸为mm，重量在kg
（2）=带有GASTIGURT CAP

功能和设计

弹簧式直接作用式空气、气体和蒸汽安全阀。具有全升程开启特性。
对于液体，安全阀具有标准开启特性。
带有手动测试或气密盖的提升装置。
如果可能，应该使用软密封阀瓣，因为它有更好的密封性，更容易修复。

技术信息

过度压力
安全阀在超压下完全打开超过设定压力，最大为5％。
当阀门具有标准开口特性时，最多10％的液体。
对于低于1,0巴的设定压力，超压设定压力+ 0,1杆。
如果要求降低过压，请联系ARMATEC。

排污

排污

排污

蒸汽/空气/气体: 最多10％在设定的压力3,0酒吧和更高
MAX 0,3酒吧在设定压力3,0 BAR和较低
液体： 在设置压力3.0 bar或更高时最大20%
最大0,6 bar在设置压力3,0bar或更低
如果需要较低的排污压力，请联系ARMATEC

压力和温度

在4541 / 4543 / 在4580 /
在4542年 在4545年 在4581
放 Temp。 放 Temp。 放 Temp。
压力最大。 -60°C到 压力最大。 -85°到 压力最大。 -270°C到
DN 酒吧 + 350°C 酒吧 + 450°C 酒吧 + 400°C
20. - 40 -
25. 40 40 40
32. 40 40 40
40 40 40 40
50. 40 40 37.
65. 40 40 28.
80 40 40 25.
100. 40 40 26.
125. 16. 28. 24.
150. 16. 25. 10.
200 25. 25. -

压力和温度根据每个阀门材料的应用标准。
在高于200℃的温度下，必须按顺序指定温度，从而使用高温弹簧。
如果要求其他温度和压力限制，请联系ARMATEC。

软封口

温度范围软密封安全阀：
O形圈 氯丁橡胶(CR) K -40°C至+100°C，例如制冷剂
乙烯（EPDM）D -45°C至+ 150°C。热水和低温蒸汽
Viton (FPM) L -20°C至+180°C，如油和空气

额外的信息

可以根据提交的数据进行大小，可以根据要求执行。
请注明:流体，密度(对于液体)，容量/功率，最高温度和设定压力
Bar意味着Bar表：Bar（Ö），酒吧（g），酒吧（e），atö或kg / cm2如果没有否定。
NM3 / h意味着“免费”容量空气/气体（n =正常），如果没有说明，则与M3 / H相等。

软密封阀瓣安全阀的最低设置压力为1,0 barg。

排出蒸汽/气体系数，αdd / g
0、7

放电液系数αd F
0,45

流量直径Do，见表尺寸和重量。

尺寸DN20-50

DN 20. 25. 32. 40 50.
座位 18毫米 23毫米 29毫米 37毫米 46毫米
Pset

酒吧

 蒸汽 空气 水 蒸汽 空气 水 蒸汽 空气 水 蒸汽 空气 水 蒸汽 空气 水
0, 2 93. 110. 3544. 152. 180. 5789 241 287 9200 393. 466 15000 608 720. 23111
0、5 144. 177. 5011 236 289 8189. 374. 460 13000 610 748. 21222 943. 1156. 32778
1 210 263 6789 342. 430 11078 544. 684 17667 887 1111. 28667 1367 1711 44333
2 336. 427 9600 548. 697 15667 870 1108. 24889 1411. 1800 40556 2189 2778 62667
3. 451 580. 11778 737. 947. 19222 1167. 1500 30556. 1900 2444. 49667 2944 3778 76778
4 563. 728. 13556 919. 1178. 22111 1456 1889年 35222 2378 3067 57333 3667 4744 88667
5 674 876 15222 1100 1422. 24778 1744 2267 39444. 2844. 3700. 64111 4400. 5711 99111
6 784. 1024 16667 1278 1667. 27111 2033. 2656 43111 3311 4322 70222 5122 6689. 108556
7 896 1167. 18000. 1456 1911 29333 2322 3033 46667 3778 4944 75889. 5844 7656 117778
8 1006 1311. 19222 1633. 2156 31333 2600 3422 49778 4244 5578 81111. 6567 8622 125556.
9 1111. 1467 20333 1811 2389 33222 2889. 3811 52889 4711. 6200. 86000 7278 9589 133333
10. 1222 1611. 21444. 2000年 2633 35000 3178 4189 55667 5178 6833 90667 8000. 10556. 140000
12. 1440. 1911 23556 2356 3122 38444. 3744 4967 61000. 6100 8078 99333 9433 12444 153333.
14. 1656. 2200 25444 2711 3600 41444. 4322 5733 65889. 7033 9333 107333 10867 14333 165556.
16. 1878年 2500 27111 3078 4089 44333 4889. 6500 70444 7967 10589. 114444. 12222. 16333 177778
18. 2100 2800 28778 3433 4567 47000 5456 7267 74778. 8889 11778 122222 13667 18222 187778
20. 2322 3089 30333. 3789 5056 49556 6033 8044. 78778 9822 13000 127778 15111. 20222 197778
22. 2544 3389. 31889 4156 5544. 52000 6611. 8811. 82667 10756. 14333 134444. 16556. 22111 207778
24. 2767 3689 33222 4522 6022 54333 7189. 9578 86333 11667. 15556 140000 18000. 24111 216667
26. 2989 3989 34556. 4878 6511 56556. 7767. 10344 89889. 12556. 16778 146667 19444 26000. 225556
28. 3211 4278 35889. 5244 6989 58667 8344 11111 93222 13556 18000. 152222 21000. 27889 234444
30. 3433 4578 37222 5611 7478 60667 8922 11889. 96444 14444. 19333年 156667 22444 29889 243333
32. 3656 4878 38444. 5978 7956 62667 9511 12556. 99667 15444 20556 162222 23889. 31778 251111
34. - 5167. 39556 - 8444. 64667 - 13333 102778 - 21778 167778 - 33778 258889
36. - 5467 40778 - 8933 66444 - 14111. 105667 - 23111 172222 - 35667 265556
38. - 5767 41889 - 9411 68333 - 14889 108556 - 24333 176667 - 37667 273333
40 - 6056. 42889 - 9900 70111 - 15667 111111. - 25556 181111 - 39556 280000
Pset =设定压力
根据应用标准，上面的值应该乘以安全因子0,9。
饱和蒸汽以kg / h。在0ºC和大气压下的NM3 / H（自由空气）中的空气1013毫巴（A）。kg / h的水在20ºC。
给定超压为设定压力的10%时的容量。
请与Armatec联系，以便与其他流体进行上浆。

上浆dn65 - 100

DN 65. 80 100.
座位 60毫米 74毫米 92毫米
Pset
酒吧 蒸汽 空气 水 蒸汽 空气 水 蒸汽 空气 水
0, 2 1033 1222 39333 1567. 1856年 59889 2422. 2878 92556
0、5 1600 1967 55667 2433. 2989 84778 3767 4622 131111
1 2322 2922 75444. 3544. 4444 114444. 5478 6878 177778
2 3722. 4733 106667 5667 7211 162222 8756 11111 251111
3. 5011 6433. 131111 7622 9789 198889. 11778 15111. 306667
4 6244. 8078 151111. 9511 12222. 228889. 14667 19000 354444
5 7489 9733 168889. 11333 14778 256667 17556 22778 396667
6 8711 11333 184444 13222 17222 281111 20444 26667 434444
7 9944 13000 200000 15111. 19778年 303333. 23333 30556. 468889
8 11111 14667 213333 16889. 22222 324444 26222 34444 501111
9 12333 16222 226667 18778 24778 344444 29111 38333 532222
10. 13556 17889. 238889. 20667 27333 362222 32000 42222 561111.
12. 16000 21222 261111 24333 32333 397778 37667 49889 614444
14. 18444年 24556 282222 28111 37333 428889. 43444 57667 663333
16. 20889 27778 301111. 31778 42333 458889. 49222 65444 708889
18. 23333 31111 320000 35556 47333. 486667 55000. 73222 752222
20. 25778 34333 337778 39222 52333 513333 60667 80889 793333.
22. 28222 37667 353333 43000. 57333 537778 66556. 88667 831111.
24. 30778 41000. 370000 46778 62333 562222 72333 96444 868889.
26. 33222 44222 384444 50556 67333 584444 78222 105556. 904444
28. 35667 47556 398889 54333 72333 606667 84000 113333 937778.
30. 38222 50889 413333 58111 77444. 627778 89889. 121111 971111
32. 40667 54111 426667 61889. 82444. 648889 95778 128889. 1003333
34. - 57444 440000 - 88556 668889. - 136667 1034444
36. - 61556. 452222 - 93667 687778 - - -
38. - 64889 464444 - 98778 706667 - - -
40 - 68222 476667 - 103889 725556 - - -
Pset =设定压力
根据应用标准，上面的值应该乘以安全因子0,9。
饱和蒸汽以kg / h。在0ºC和大气压下的NM3 / H（自由空气）中的空气1013毫巴（A）。kg / h的水在20ºC。
给定超压为设定压力的10%时的容量。
请与Armatec联系，以便与其他流体进行上浆。

上浆dn125 - 200

DN 125. 150. 200
座位 98毫米 125毫米 165毫米
Pset
酒吧 蒸汽 空气 水 蒸汽 空气 水 蒸汽 空气 水
0, 2 2756 3267 105111 4478 5311 171111 7811 9267 255555
0、5 4278 5244 148889. 6956 8533 242222 12111 14778 403333
1 6211. 7811 201111 10111. 12667 327778 17555. 22111 570000
2 9933 12556. 284444 16111 20556 463333 28111 35778 806667
3. 13333 17111 348889 21667 27889 566667 37889 48667. 987778
4 16667 21556 402222 27111 35000 654444 47222 61111 1144444
5 19889 25889 450000 32444 42222 732222 56555. 73555 1277778
6 23222 30333. 493333 37778 49333. 802222 65889. 86000 1400000
7 26444 34667 532222 43111 56444 865556 75222 98444 1511111
8 29778 39111 568889 48444. 63667 925556. 84444 110889. 1611111
9 33000. 43444 603333 53778 70778 982222 93667 123333 1711111
10. 36222 47889. 636667 59000 77889. 1035556 102889. 135555. 1800000
12. 42778 56667 696667 69667 92222 1133333 121111 160000 1977778
14. 49333. 65444 753333. 80222 106556 1222222 138889. 185555 2133333
16. 55889. 74222 804444. 90889 120000 1300000 157778 210000 2277778
18. 62333 83000. 853333 101556. 134444. 1377778 176667 238889. 2422222
20. 68889 91778 900000 111111. 148889. 1455556 195555 263333 2555555.
22. 75444. 100667 943333 123333 165556. 1533333 214444 288889 2677778
24. 82111 110889. 985556 133333 180000 1600000 232222 314444 2788889
Pset =设定压力
根据应用标准，上面的值应该乘以安全因子0,9。
饱和蒸汽以kg / h。在0ºC和大气压下的NM3 / H（自由空气）中的空气1013毫巴（A）。kg / h的水在20ºC。
给定超压为设定压力的10%时的容量。
请与Armatec联系，以便与其他流体进行上浆。
对于较大的DN和/或更高的容量，请参阅4543-4580，DN 200-400的单独产品数据表。

配件和选择

测试堵头是否堵塞安全阀
升降塞子
软密封O形圈KALREZ（FFKM）C温度范围0-250oC。
加热套。
打开提升装置。
法兰钻孔acc。ANSI。
不锈钢波纹管系列AT 4547-4584。
打开阀盖，请参阅产品数据表AT 4550。

安装

连接 法兰根据
4541 / 4542
入口/出口 DN25-80：DIN EN 1092-1，PN40 / DIN EN 1092-1，PN16

Dn100-150: din en 1092-1, pn16 / din en 1092-1, pn16
Dn200: din en 1092-1, pn25 / din en 1092-1, pn10
请参阅单独的安装指令。阀门应安装在垂直位置的发动机罩。

安装4543-4581.

艺术。不。 法兰根据
4543 / 4545
进口/出口 Dn20-150: din en 1092-1, pn40 / din en 1092-1, pn16
Dn200: din en 1092-1, pn25 / din en 1092-1, pn16

请参阅单独的安装指令。阀门应安装在垂直位置的发动机罩。

维护和备件

请参阅单独的安装和维护指令。

标记

制造商，Armatec产品编号，DN, PN, ce标记，材料和箭头显示流向。
TÜV批准标签带制造商图不。441安装在身体上。
设置压力在出口法兰和TÜV批准标签上冲压。

如何订购

金属座椅安全阀
示例：在4543-4-5,0-25
在4543年 -4 5、0 -25
图。没有。 设计 设置压力(巴格) DN
4541 =球墨铸铁 -2 =气密帽

在4543 =钢铁 -4=气密提升装置
4580 =不锈钢 -3 =开放式提升设备

如何订购软阀门阀门

柔软的坐垫安全阀
示例：4545d4-5,0-25
在4545年 D 4 5、0 -25
图。没有。 O形圈 设计 设置压力(巴格) DN
在4542 =结节铁 D =三元乙丙橡胶 2 =气体紧盖

在4545 =钢铁 l = viton. 4=气密提升装置
在4581 =不锈钢 K =氯丁橡胶 3 =开放的起重装置
n =丁腈
