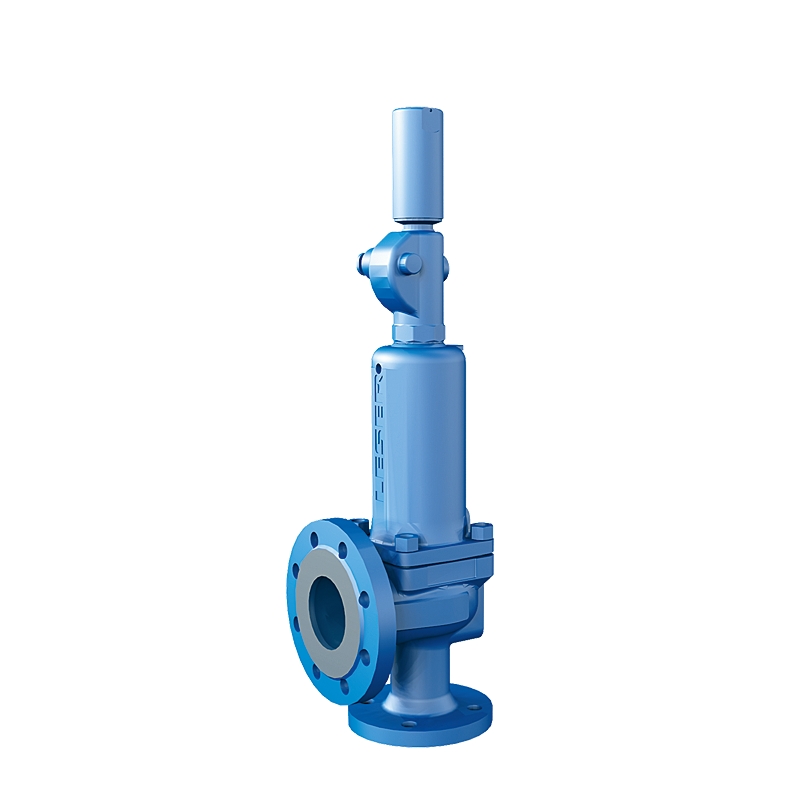

具有比例开启特性的安全阀。法兰连接。球墨铸铁或钢。软或金属密封阀瓣。DN25/40-100/150, PN40
维度范围 | 25-100 |
---|---|
PN | 40 |
温度范围 | -85 + 450°C |
材料 | 球墨铸铁、钢 |
文章编号 | 身体材料 | DN | PN | 设置压力(巴格) | 量 |
---|---|---|---|---|---|
在4537d4 | 结节铁 | 25-100 | 40 | 0,5-40(19,2) |
维度范围 | PN | 温度范围 | 材料 |
---|---|---|---|
DN 25 - 100 |
40 | -60 - 350ºC | 结节铁 |
DN 25 - 100 | 40 | -85 - 450ºc | 钢 |
经TÜV和其他几家分类机构批准。
DNV认可的型号,作为热水锅炉的比例安全阀。
符合ISO 4126的要求。
证书SS-EN 10204,2,3型和大多数分类机构。
证书的类型必须在订购时指定。
ce标志
根据IV类,流体组1和2,符合AFS 2016:1和2014/68 / EU(压力设备指令)的要求。

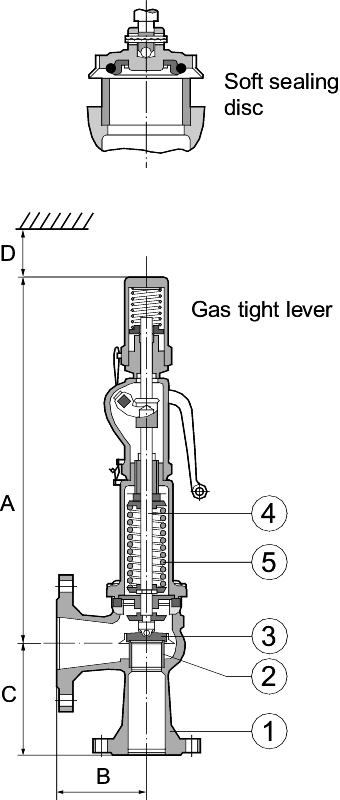

在4537/4537D | 4538 / 4538D | ||
---|---|---|---|
1 | 身体 | 0.7043 / | 1.0619 / SA 216 WCB |
球墨铸铁Gr.60-40-18 | |||
2 | 座位 | 1.4404 / 316L. | 1.4404 / 316L. |
3. | 阀瓣 | 1.4122 / | 1.4122 / |
硬化不锈钢 | 硬化不锈钢 | ||
4 | 主轴 | 1.4021/420 | 1.4021/420 |
5 | 春天 | 1.1200, 1.8159, | 1.1200, 1.8159, |
1.7102 /碳钢 | 1.7102 /碳钢 | ||
6 | 阀盖 | 0.7040, 0.7043, 1.0619 / | 0.7040, 0.7043, 1.0619 / |
球墨铸铁Gr.60-40-18, | 球墨铸铁Gr.60-40-18, | ||
SA 216 WCB | SA 216 WCB | ||
7 | 指导 | 1.4104, 1.0501, 0.7040 / | 1.4104, 1.0501, 0.7040 / |
铬或碳钢 | 铬或碳钢 | ||
8 | 弹簧板2个 | 1.0718 /钢铁 | 1.0718 /钢铁 |
9 | 调节螺钉 | 1.4104 PTFE/铬钢PTFE | 1.4404 PTFE / 316L PTFE |
10. | 球 | 1.3541 /硬化不锈钢 | 1.3541 /硬化不锈钢 |
11A | 帽(2) | 1.0718或0.7043 / | 1.0718或0.7043 / |
12 l13或Gr.60-40-18 | 12 l13或Gr.60-40-18 | ||
11B. | 杆(4) | 1.0718或0.7043 / | 1.0718或0.7043 / |
12 l13或Gr.60-40-18 | 12 l13或Gr.60-40-18 | ||
12. | 软密封 | 三元乙丙橡胶(标准) | 三元乙丙橡胶(标准) |
AT4537D / 4538D | |||
13. | 阀盖 | 0.7040, 0.7043, 1.0619 / | 0.7040, 0.7043, 1.0619 / |
球墨铸铁Gr.60-40-18, | 球墨铸铁Gr.60-40-18, | ||
SA 216 WCB | SA 216 WCB |
DN入口 | 25. | 32. | 40 | 50. | 65. | 80 | 100. | |||||||
DN Outlet. | 40 | 50. | 65. | 80 | 100. | 125. | 150. | |||||||
流直径Ø | 23. | 29. | 37. | 46. | 60. | 74. | 92. | |||||||
一个 | 360. | 456 | 497 | 544. | 654 | 731. | 788. | |||||||
B | 100. | 110. | 115. | 120. | 140. | 160. | 180. | |||||||
C | 105. | 115. | 140. | 150. | 170. | 195 | 220 | |||||||
D | 150. | 200 | 250 | 300 | 350. | 400 | 450 | |||||||
重量 | 11. | 14. | 18. | 24. | 34. | 58. | 79. | |||||||
测量单位为mm,重量单位为kg。 |
蒸汽/空气/气体: | 最多10%在设定压力≥3,0栏 | |
在设置压力< 3,0bar时最大0,3bar | ||
液体: | 最大20%在设定压力≥3,0栏 | |
最大0,6 bar在设置压力<3,0 bar | ||
如果需要降低排放压力,请与Armatec联系。 |
在4537年 | 在4538年 | |||||||
设定压力 | Temp。 | 设定保护 | Temp。 | |||||
最大限度。 | -60°C到 | 最大限度。 | -85°C至 | |||||
DN | 酒吧 | + 350°C | 酒吧 | + 450°C | ||||
25. | 40 | 40 | ||||||
32. | 40 | 40 | ||||||
40 | 40 | 40 | ||||||
50. | 40 | 40 | ||||||
65. | 40 | 40 | ||||||
80 | 40 | 40 | ||||||
100. | 40 | 40 | ||||||
温度最大+ 150°C,带有EPDM O形环盘的阀门(4538D处为4537D盎司)。 |
温度范围软密封安全阀(标准o形环为EPDM): | |
O形圈 | 氯丁橡胶(Cr)k -40°C至+ 100°C,例如制冷剂 |
乙烯(EPDM)D -45°C至+ 150°C,例如,热水和低温蒸汽 | |
Viton (FPM) L -20°C至+180°C,如油和空气 |
可以根据请求执行基于提交数据的分级。
请注明:流体,密度(对于液体),容量/功率,最高温度和设定压力
Bar意味着Bar表:Bar(Ö),酒吧(g),酒吧(e),atö或kg / cm2如果没有否定。
NM3 / h意味着“免费”容量空气/气体(n =正常),如果没有说明,则与M3 / H相等。
在高于200℃的温度下,必须按顺序指定温度,从而使用高温弹簧。
对于软密封阀门,最小设置压力为1巴。
根据要求较低的压力。
压力和温度ACC。应用各自阀门材料的标准。
排出系数蒸汽/气体αdd / g
0、7
放电液系数αd F
0,45
流量直径,看尺寸和重量.
DN | 25. | 32. | 40 | 50. | ||||||||||||||||||||
座位 | 23毫米 | 29毫米 | 37毫米 | 46毫米 | ||||||||||||||||||||
Pset | ||||||||||||||||||||||||
酒吧 | 蒸汽 | 空气 | 水 | 蒸汽 | 空气 | 水 | 蒸汽 | 空气 | 水 | 蒸汽 | 空气 | 水 | ||||||||||||
0, 2 | 152. | 180. | 5789 | 241 | 287 | 9200 | 393. | 466 | 15000 | 608 | 720. | 23111 | ||||||||||||
0、5 | 236 | 289 | 8189 | 374. | 460 | 13000 | 610 | 748. | 21222 | 943. | 1156. | 32778 | ||||||||||||
1 | 342. | 430 | 11078 | 544. | 684 | 17667 | 887 | 1111. | 28667 | 1367 | 1711 | 44333 | ||||||||||||
2 | 548. | 697 | 15667 | 870 | 1108. | 24889 | 1411. | 1800 | 40556 | 2189 | 2778 | 62667 | ||||||||||||
3. | 737. | 947. | 19222 | 1167. | 1500 | 30556. | 1900 | 2444. | 49667 | 2944 | 3778 | 76778 | ||||||||||||
4 | 919. | 1178. | 22111 | 1456 | 1889年 | 35222 | 2378 | 3067 | 57333 | 3667 | 4744 | 88667 | ||||||||||||
5 | 1100 | 1422. | 24778 | 1744 | 2267 | 39444 | 2844 | 3700 | 64111 | 4400. | 5711 | 99111 | ||||||||||||
6 | 1278 | 1667. | 27111 | 2033. | 2656 | 43111 | 3311 | 4322 | 70222 | 5122 | 6689. | 108556 | ||||||||||||
7 | 1456 | 1911 | 29333 | 2322 | 3033 | 46667 | 3778 | 4944 | 75889. | 5844 | 7656 | 117778 | ||||||||||||
8 | 1633. | 2156 | 31333 | 2600 | 3422 | 49778 | 4244 | 5578 | 81111 | 6567 | 8622 | 125556. | ||||||||||||
9 | 1811 | 2389 | 33222 | 2889 | 3811 | 52889 | 4711. | 6200. | 86000 | 7278 | 9589 | 133333 | ||||||||||||
10. | 2000年 | 2633 | 35000 | 3178 | 4189 | 55667 | 5178 | 6833 | 90667 | 8000. | 10556. | 140000 | ||||||||||||
12. | 2356 | 3122 | 38444. | 3744 | 4967 | 61000. | 6100 | 8078 | 99333 | 9433 | 12444 | 153333. | ||||||||||||
14. | 2711 | 3600 | 41444. | 4322 | 5733 | 65889. | 7033 | 9333 | 107333 | 10867 | 14333 | 165556. | ||||||||||||
16. | 3078 | 4089 | 44333 | 4889. | 6500 | 70444 | 7967 | 10589. | 114444. | 12222. | 16333 | 177778 | ||||||||||||
18. | 3433 | 4567 | 47000 | 5456 | 7267 | 74778. | 8889 | 11778 | 122222 | 13667 | 18222 | 187778 | ||||||||||||
20. | 3789 | 5056 | 49556 | 6033 | 8044. | 78778 | 9822 | 13000 | 127778 | 15111. | 20222 | 197778 | ||||||||||||
22. | 4156 | 5544. | 52000 | 6611. | 8811. | 82667 | 10756. | 14333 | 134444. | 16556 | 22111 | 207778 | ||||||||||||
24. | 4522 | 6022 | 54333 | 7189. | 9578 | 86333 | 11667. | 15566 | 140000 | 18000. | 24111 | 216667 | ||||||||||||
26. | 4878 | 6511 | 56556. | 7767. | 10344 | 89889. | 12556. | 16778 | 146667 | 19444 | 26000. | 225556 | ||||||||||||
28. | 5244 | 6989 | 58667 | 8344 | 11111 | 93222 | 13556 | 18000. | 152222 | 21000. | 27889 | 234444 | ||||||||||||
30. | 5611 | 7478 | 60667 | 8922 | 11889. | 96444 | 14444. | 19333年 | 156667 | 22444 | 29889 | 243333 | ||||||||||||
32. | 5978 | 7956 | 62667 | 9511 | 12556. | 99667 | 15444 | 20556 | 162222 | 23889. | 31778 | 251111 | ||||||||||||
34. | - | 8444. | 64667 | - | 13333 | 102778 | - | 21778 | 167778 | - | 33778 | 258889 | ||||||||||||
36. | - | 8933 | 66444 | - | 14111 | 105667 | - | 23111 | 172222 | - | 35667 | 265556 | ||||||||||||
38. | - | 9411 | 68333 | - | 14889 | 108556 | - | 24333 | 176667 | - | 37667 | 273333 | ||||||||||||
40 | - | 9900 | 70111 | - | 15667 | 111111 | - | 25556 | 181111 | - | 39556 | 280000 | ||||||||||||
Pset =设定压力 根据应用标准,上面的值应该乘以安全因子0,9。 饱和蒸汽以kg / h。在0ºC和大气压下的NM3 / H(自由空气)中的空气1013毫巴(A)。kg / h的水在20ºC。 给定超压为设定压力的10%时的容量。 请与Armatec联系,以便与其他流体进行上浆。 |
DN | 65. | 80 | 100. | |||||||||||||||
座位 | 60毫米 | 74毫米 | 92毫米 | |||||||||||||||
Pset | ||||||||||||||||||
酒吧 | 蒸汽 | 空气 | 水 | 蒸汽 | 空气 | 水 | 蒸汽 | 空气 | 水 | |||||||||
0, 2 | 1033 | 1222 | 39333 | 1567 | 1856年 | 59889 | 2422. | 2878 | 92556 | |||||||||
0、5 | 1600 | 1967 | 55667 | 2433. | 2989 | 84778 | 3767 | 4622 | 131111 | |||||||||
1 | 2322 | 2922 | 75444. | 3544. | 4444 | 114444. | 5478 | 6878 | 177778 | |||||||||
2 | 3722 | 4733 | 106667 | 5667 | 7211 | 162222 | 8756 | 11111 | 251111 | |||||||||
3. | 5011 | 6433. | 131111 | 7622 | 9789 | 198889. | 11778 | 15111. | 306667 | |||||||||
4 | 6244. | 8078 | 151111. | 9511 | 12222. | 228889. | 14667 | 19000 | 354444 | |||||||||
5 | 7489 | 9733 | 168889. | 11333 | 14778 | 256667 | 17556 | 22778 | 396667 | |||||||||
6 | 8711 | 11333 | 184444 | 13222 | 17222 | 281111 | 20444 | 26667 | 434444 | |||||||||
7 | 9944 | 13000 | 200000 | 15111. | 19778年 | 303333. | 23333 | 30556. | 468889 | |||||||||
8 | 11111 | 14667 | 213333 | 16889. | 22222 | 324444 | 26222 | 34444 | 501111 | |||||||||
9 | 12333 | 16222 | 226667 | 18778 | 24778 | 344444 | 29111 | 38333 | 532222 | |||||||||
10. | 13556 | 17889 | 238889 | 20667 | 27333 | 362222 | 32000 | 42222 | 561111. | |||||||||
12. | 16000 | 21222 | 261111 | 24333 | 32333 | 397778 | 37667 | 49889 | 614444 | |||||||||
14. | 18444年 | 24556 | 282222 | 28111 | 37333 | 428889. | 43444 | 57667 | 663333 | |||||||||
16. | 20889 | 27778 | 301111. | 31778 | 42333 | 458889. | 49222 | 65444 | 708889 | |||||||||
18. | 23333 | 31111 | 320000 | 35556 | 47333. | 486667 | 55000. | 73222 | 752222 | |||||||||
20. | 25778 | 34333 | 337778 | 39222 | 52333 | 513333 | 60667 | 80889 | 793333 | |||||||||
22. | 28222 | 37667 | 353333 | 43000. | 57333 | 537778 | 66556. | 88667 | 831111. | |||||||||
24. | 30778 | 41000. | 370000 | 46778 | 62333 | 562222 | 72333 | 96444 | 868889. | |||||||||
26. | 33222 | 44222 | 384444 | 50556 | 67333 | 584444 | 78222 | 105556. | 904444 | |||||||||
28. | 35667 | 47556 | 398889 | 54333 | 72333 | 606667 | 84000 | 113333 | 937778 | |||||||||
30. | 38222 | 50889 | 413333 | 58111 | 77444. | 627778 | 89889. | 121111 | 971111 | |||||||||
32. | 40667 | 54111 | 426667 | 61889. | 82444 | 648889 | 95778 | 128889. | 1003333 | |||||||||
34. | - | 57444 | 440000 | - | 88556 | 668889 | - | 136667 | 1034444 | |||||||||
36. | - | 61556 | 452222 | - | 93667 | 687778 | - | - | - | |||||||||
38. | - | 64889 | 464444 | - | 98778 | 706667 | - | - | - | |||||||||
40 | - | 68222 | 476667 | - | 103889 | 725556 | - | - | - | |||||||||
Pset =设定压力 根据应用标准,上面的值应该乘以安全因子0,9。 饱和蒸汽以kg / h。在0ºC和大气压下的NM3 / H(自由空气)中的空气1013毫巴(A)。kg / h的水在20ºC。 给定超压为设定压力的10%时的容量。 请与Armatec联系,以便与其他流体进行上浆。 |
连接 | 法兰钻了acc。到 | |
---|---|---|
入口 | Din en 1092-1, pn40 | |
出口 | Din en 1092-1, pn16 | |
请参阅单独的安装说明。这种阀门应该将阀帽安装在垂直位置。 |
金属座椅安全阀 | |||
示例:在4537-4-5,0-25 | |||
在4537年 | -4 | 5、0 | -25 |
---|---|---|---|
图。没有。 | 设计 | 设置压力(巴格) | DN |
4537 =球墨铸铁 | -2 =气密帽 | ||
4538 =钢 | -4=气密提升装置 |
软阀座安全阀 | ||||
示例:: 4537d4-5,0-25 | ||||
在4537年 | D | 4 | 5、0 | -25 |
---|---|---|---|---|
图。没有。 | O形圈 | 设计 | 设置压力(巴格) | DN |
4537 =球墨铸铁 | D =三元乙丙橡胶 | 2 =气体紧盖 | ||
4538 =钢 | L =氟橡胶® | 4=气密提升装置 | ||
K =氯丁橡胶 | ||||
n =丁腈 |
