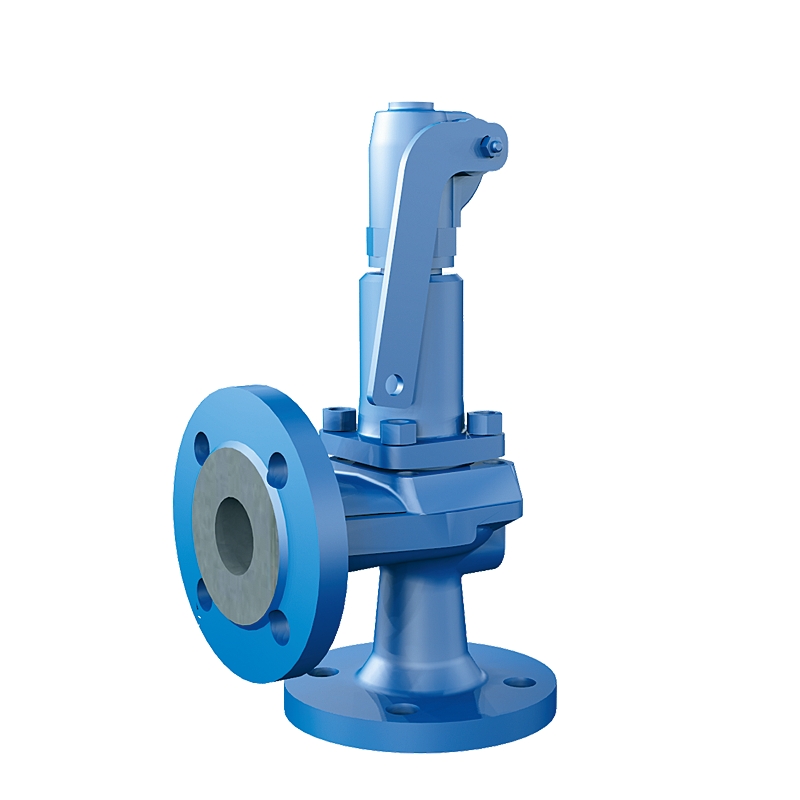

具有标准特性的安全阀。法兰连接。灰铸铁、钢或不锈钢。软阀座或金属阀座阀瓣。DN15-150(不锈钢15-100),PN16-40
维度范围 | 15 - 150 |
---|---|
PN | 16-40 |
温度范围 | -270至+ 400°C |
材料 | 灰铁,钢,不锈钢 |
货号 | 基体材料 | DN | PN | 设置压力(巴格) | 量 |
---|---|---|---|---|---|
在4510年 | 灰铁 | 15 - 100 | 16/16 | 0,2-16 | |
在4511. | 灰铁 | 15 - 100 | 16/16 | 0,2-16 | |
在4519 | 钢 | 15 - 150 | 40/40 | 0,厅(16) | |
在4520 | 钢 | 15 - 150 | 40/40 | 0,厅(16) | |
在4575年 | 不锈钢 | 15 - 100 | 40/40 | 0,2-40(20) | |
在4576年 | 不锈钢 | 15 - 100 | 40/40 | 0,2-40(20) |
维度范围 | PN | 温度范围 | 材料 |
---|---|---|---|
DN 15 - 100 | 16. | -10ºC ~ +300ºC | 灰铁 |
DN 15 - 150 | 40 | -85ºC ~ +450ºC | 钢 |
DN 15 - 100 | 40 | -270ºC至+400ºC |
不锈钢 |
经TÜV和其他几家分类机构批准。
符合ISO 4126的要求。
证书SS-EN 10204,2,3型和大多数分类机构。
证书的类型必须在订购时指定。
ce标志
根据IV类,流体组1和2,符合AFS 2016:1和2014/68 / EU(压力设备指令)的要求。

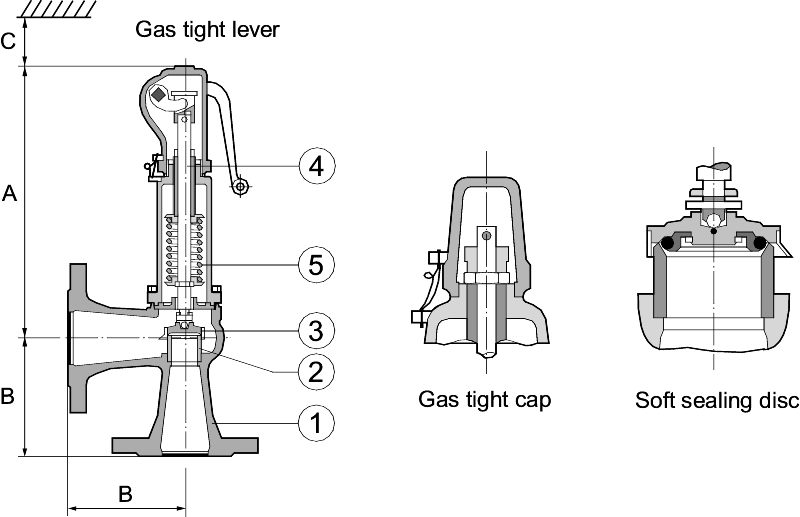

4510 / 4511 | 4519 / 4520 | 4575/4576 | ||
---|---|---|---|---|
1 | 身体 | 0.6025 /灰铁 |
1.0619 / SA 216 WCB | 1.4408 / SA 351 CF8M |
2 | 座位 | 1.4404 / 316L. | 1.4404 / 316L. | 1.4404 / 316L. |
3. | 阀瓣 | 1.4122 /硬化不锈钢 | 1.4122 /硬化不锈钢 | 1.4404 / 316L. |
4 | 主轴 | 1.4021/420 | 1.4021/420 | 1.4404 / 316L. |
5 | 春天 | 1.1200,1.8159,1.7102 /弹簧钢 | 1.1200,1.8159,1.7102 /弹簧钢 | 1.4310 /不锈钢 |
6 | 指导 | 1.4104, 1.0501/铬或碳钢 | 1.4104, 1.0501/铬或碳钢 | 1.4404 / 316L. |
套管套管 | 1.4104 tenifer/铬钢tenifer | 1.4104 tenifer/铬钢tenifer | - | |
7 | 阀盖 | 0.7040 /铸铁Gr.60-40-18 | 0.7040 /铸铁Gr.60-40-18 | 1.4408、1.4404 / |
SA 351 CF8M,SA 479 316L | ||||
8 | 弹簧板2个 | 1.0718 /钢铁 | 1.0718 /钢铁 | 1.4404 / 316L. |
9 | 调整螺杆w衬套 | 1.4104 PTFE / Chrome Steel PTFE | 1.4104 PTFE / Chrome Steel PTFE | 1.4404 PTFE / 316L PTFE |
10. | 球 | 1.3541 /硬化不锈钢 | 1.3541 /硬化不锈钢 | 1.4401/316 |
11. | 帽(2) | 1.0718 / 12L13 | 1.0718 / 12L13 | 1.4404 / 316L. |
12. | 软密封 | EPDM(D) | EPDM(D) | EPDM(D) |
12. | 软密封 | 氯丁橡胶(K) | 氯丁橡胶(K) | 氯丁橡胶(K) |
12. | 软密封 | 氟橡胶®(左) | 氟橡胶®(左) | 氟橡胶®(左) |
在4510,4511,4519,4520 | ||||||||||||||||||||||
DN | 15. | 20. | 25. | 32. | 40 | 50. | 65. | 80 | 100. | 125 * | 150 * | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
流直径 | 12. | 18. | 18. | 18. | 23. | 29. | 37. | 46. | 60. | 74. | 92. | |||||||||||
(4) | 220 | 220 | 220 | 220 | 220 | 235 | 330. | 375. | 430 | 545. | 645 | |||||||||||
B | 90. | 95. | 100. | 105. | 115. | 125. | 145. | 155. | 175. | 200 | 225 | |||||||||||
C | 150. | 150. | 150. | 200 | 200 | 250 | 250 | 300 | 350. | 400 | 450 | |||||||||||
重量 | 5 | 6 | 6 | 8 | 9 | 12. | 15. | 20. | 33. | 48. | 65. | |||||||||||
*仅在4519 /时为4520.毫米,重量在kg中的测量。(4) =带气密提升装置。 |
在4575年,4576年 | ||||||||||||||||||
DN | 15. | 20. | 25. | 32. | 40 | 50. | 65. | 80 | 100. | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
流直径 | 12. | 18. | 18. | 18. | 23. | 29. | 37. | 46. | 60. | |||||||||
(4) | 220 | 220 | 220 | 220 | 220 | 235 | 330. | 375. | 430 | |||||||||
B | 90. | 95. | 100. | 105. | 115. | 125. | 145. | 155. | 175. | |||||||||
C | 150. | 150. | 150. | 200 | 200 | 250 | 250 | 300 | 350. | |||||||||
重量 | 5 | 6 | 6 | 8 | 9 | 12. | 15. | 20. | 33. | |||||||||
测量单位为mm,重量单位为kg。(4) =带气密提升装置。 |
弹簧装载并直接作用安全阀,具有标准特性。
带有手动测试或气密盖的提升装置。
如果可能,应该使用软密封阀瓣,因为它有更好的密封性,更容易修复。
超压
安全阀在超压下完全打开超过设定的压力,最大为10%。
对于低于1,0巴的设定压力,超压设定压力+ 0,1杆。
如果要求降低过压,请联系ARMATEC。
蒸汽/空气/气体: | 最多10%在设定压力≥3,0栏 | |
在设置压力< 3,0bar时最大0,3bar | ||
液体: | 最大20%在设定压力≥3,0栏 | |
最大0,6 bar在设置压力<3,0 bar | ||
如果需要较低的排污压力,请联系ARMATEC |
在4510 / | 4519 / | 在4575 / | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
在4511. | 在4520 | 在4576年 | ||||||||||
设定压力 | Temp。 | 设定压力 | Temp。 | 设定压力 | Temp。 | |||||||
最大限度。 | -10°C到 | 最大限度。 | -85°C至 | 最大限度。 | -270°C到 | |||||||
DN | 酒吧 | + 300°C | 酒吧 | + 450°C | 酒吧 | + 400°C | ||||||
15. | 16. | 40 | 40 | |||||||||
20. | 16. | 40 | 40 | |||||||||
25. | 16. | 40 | 40 | |||||||||
32. | 16. | 40 | 40 | |||||||||
40 | 16. | 40 | 40 | |||||||||
50. | 16. | 40 | 40 | |||||||||
65. | 16. | 40 | 26. | |||||||||
80 | 16. | 35. | 25. | |||||||||
100. | 16. | 30. | 22. | |||||||||
125. | - | 32. | - | |||||||||
150. | - | 16. | - | |||||||||
压力和温度根据每个阀门材料的应用标准。 温度超过200℃时oC温度必须按顺序指定,以便使用高温弹簧。 如果要求其他温度和压力限制,请联系ARMATEC。 |
温度范围软密封安全阀;在4511,4520和4576 | |
O形圈 | 氯丁橡胶(CR) K -40°C至+100°C,例如制冷剂 |
乙烯(EPDM)D -45°C至+ 150°C。热水和低温蒸汽 | |
Viton (FPM) L -20°C至+180°C,如油和空气 |
可以根据请求执行基于提交数据的分级。
请注明:流体,密度(对于液体),容量/功率,最高温度和设定压力
Bar表示条规:Bar (ö), Bar (g), Bar (e), atö或kg/cm2如果没有别的说明的话。
纳米3./h表示“自由”容量空气/气体(N=正常),与m相等3.如未注明其他,则按/h计算。
排出系数蒸汽/气体αdd / g
DN15金属坐:0,62
DN15软坐:0,59
DN20:0,29
DN25-150:0,38
放电液系数αd F
DN15金属坐下:0,48
DN15软坐:0,47
DN20:0,19
dn25 - 150: 0, 25岁
流量直径做,看尺寸和重量.
DN | 15. | 15. | 20. | 25 + 32. | 40 | 50. | ||||||||||||||||||||||||||||||
座位 | 满足。12毫米 | 柔软的。12mm. | 18毫米 | 18毫米 | 23毫米 | 29mm. | ||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Pset | ||||||||||||||||||||||||||||||||||||
酒吧 | 蒸汽 | 空气 | 水 | 蒸汽 | 空气 | 水 | 蒸汽 | 空气 | 水 | 蒸汽 | 空气 | 水 | 蒸汽 | 空气 | 水 | 蒸汽 | 空气 | 水 | ||||||||||||||||||
0, 2 | 36. | 43. | 1678 | 35. | 41. | 1633. | 1 | 1 | 1500 | 32. | 38. | 1967 | 53. | 63. | 3211 | 84. | 99. | 5111. | ||||||||||||||||||
0、5 | 57. | 70 | 2378 | 54. | 66. | 2333 | 32. | 39. | 2111 | 68. | 84. | 2789 | 111. | 137. | 4544 | 177. | 217 | 7233 | ||||||||||||||||||
1 | 81. | 102. | 3222 | 77. | 97. | 3156. | 72. | 90. | 2867 | 106. | 133. | 3767 | 173. | 218 | 6156 | 277 | 347. | 9789 | ||||||||||||||||||
2 | 128. | 163. | 4556 | 121. | 156. | 4467 | 133. | 170. | 4056. | 178. | 227 | 5333 | 290 | 370. | 8711 | 461 | 588. | 13889 | ||||||||||||||||||
3. | 172. | 221 | 5578 | 163. | 210 | 5467 | 184. | 237 | 4967 | 240 | 309. | 6533 | 392 | 504. | 10667 | 624 | 802 | 17000 | ||||||||||||||||||
4 | 214 | 278 | 6433. | 203 | 264 | 6300 | 233 | 301. | 5733 | 306. | 396. | 7544. | 499 | 646 | 12333 | 793. | 1026 | 19556年 | ||||||||||||||||||
5 | 257 | 333. | 7200 | - | 317. | 7056 | 279 | 363. | 6411 | 366. | 476 | 5100. | 598 | 777. | 13778 | 950. | 1233 | 21889. | ||||||||||||||||||
6 | 299 | 390. | 7878 | - | 370. | 7722 | 326. | 424 | 7022 | 426 | 556. | 9233 | 696 | 908. | 15111 | 1106. | 1433 | 24000. | ||||||||||||||||||
7 | 341. | 447 | 8511 | - | 424 | 8344 | 371. | 486 | 7578 | 486 | 637 | 9978 | 793. | 1039 | 16333 | 1256 | 1644. | 25889 | ||||||||||||||||||
8 | 383. | 503. | 9100. | - | 478 | 8922 | 417 | 547. | 8111 | 546. | 717. | 10667 | 891 | 1167. | 17444 | 1411. | 1856年 | 27667 | ||||||||||||||||||
9 | 426 | 560. | 9656 | - | 532. | 9467 | 462 | 609 | 8600. | 606 | 798. | 11333 | 989. | 1300 | 18444年 | 1567. | 2067年 | 29333 | ||||||||||||||||||
10. | 467 | 617 | 10178 | - | 586. | 9978 | 508. | 670 | 9067 | 666 | 878 | 11889. | 1087 | 1433 | 19444 | 1722 | 2278 | 31000. | ||||||||||||||||||
12. | 551. | 729. | 11111 | - | 692 | 10889 | 599. | 793. | 9922 | 784. | 1039 | 13111. | 1278 | 1689 | 21333 | 2033. | 2689 | 33889 | ||||||||||||||||||
14. | 634 | 842 | 12000. | - | 800 | 11778 | 690 | 916. | 10722 | 904. | 1189. | 14111. | 1467 | 1956 | 23000 | 2344 | 3111. | 36667 | ||||||||||||||||||
16. | 718. | 954. | 12889 | - | 907. | 12667 | 781. | 1039 | 11444 | 1023 | 1356. | 15111 | 1667 | 2211 | 24667 | 2656 | 3522 | 39111 | ||||||||||||||||||
18. | 802 | 1068 | 13667 | - | 1014 | 13444 | 872 | 1156. | 12111 | 1133. | 1511 | 16000 | 1856年 | 2478 | 26111 | 2967 | 3944 | 41556 | ||||||||||||||||||
20. | 887 | 1178. | 14444. | - | 1122. | 14111. | 963 | 1278 | 12778 | 1256 | 1678 | 16889. | 2056. | 2744 | 27556 | 3278 | 4367 | 43778 | ||||||||||||||||||
22. | 971. | 1289 | 15111 | - | 1222 | 14778 | 1056 | 1400. | 13444 | 1378 | 1833年 | 17667 | 2256 | 3000 | 28889 | 3589. | 4778 | 45889 | ||||||||||||||||||
24. | 1056 | 1400. | 15778 | - | 1333 | 15444 | 1144. | 1522 | 14000 | 1500 | 2000年 | 18444年 | 2444. | 3267 | 30111. | 3900 | 5200 | 48000 | ||||||||||||||||||
26. | 1133. | 1511 | 16444 | - | 1433 | 16111 | 1233 | 1644. | 14667 | 1622. | 2156 | 19222 | 2644 | 3533 | 31444. | 4211 | 5611 | 49889 | ||||||||||||||||||
28. | 1222 | 1622. | 17000 | - | 1544. | 16667 | 1322 | 1767 | 15111 | 1744 | 2322 | 20000 | 2844 | 3789 | 32556 | 4522 | 6033 | 51778 | ||||||||||||||||||
30. | 1300 | 1744 | 17667 | - | 1656. | 17333 | 1422 | 1889年 | 15667 | 1867年 | 2478 | 20667 | 3044 | 4056. | 33667 | 4844. | 6456. | 53556 | ||||||||||||||||||
32. | 1389 | 1856年 | 18222 | - | 1767 | 17889 | 1511 | 2011年 | 16222 | 1989 | 2644 | 21333 | 3244 | 4322 | 34778 | 5156. | 6867. | 55333 | ||||||||||||||||||
34. | - | 1967 | 18778 | - | 1867年 | 18444年 | - | 2133 | 16667 | - | 2800 | 22000 | - | 4578 | 35889. | - | 7289 | 57111 | ||||||||||||||||||
36. | - | 2078 | 19333年 | - | 1978 | 19000 | - | 2267 | 17222 | - | 2967 | 22667 | - | 4844. | 36889 | - | 7700 | 58778 | ||||||||||||||||||
38. | - | 2189 | 19889 | - | 2078 | 19444 | - | 2389 | 17667 | - | 3122 | 23222 | - | 5111. | 38000. | - | 8122 | 60333 | ||||||||||||||||||
40 | - | 2300 | 20333 | - | 2189 | 19889 | - | 2511 | 18111 | - | 3289 | 23889. | - | 5367 | 38889. | - | 8544 | 61889. | ||||||||||||||||||
Pset =设定压力 |
DN | 65. | 80 | 100. | 125. | 150. | |||||||||||||||||||||||||
座位 | 37毫米 | 46mm. | 60mm. | 74毫米 | 92毫米 | |||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Pset | ||||||||||||||||||||||||||||||
酒吧 | 蒸汽 | 空气 | 水 | 蒸汽 | 空气 | 水 | 蒸汽 | 空气 | 水 | 蒸汽 | 空气 | 水 | 蒸汽 | 空气 | 水 | |||||||||||||||
0, 2 | 137. | 162. | 8322 | 211 | 250 | 12889 | 359. | 425 | 21889. | 547. | 647 | 33333 | 844 | 1001 | 51444. | |||||||||||||||
0、5 | 288 | 353. | 11778 | 446 | 546. | 18222 | 758. | 928. | 30889 | 1144. | 1411. | 47111 | 1778 | 2178 | 72778 | |||||||||||||||
1 | 450 | 564. | 15889 | 694 | 873 | 24667 | 1178. | 1477 | 41889 | 1789 | 2256 | 63778 | 2778 | 3489 | 98556 | |||||||||||||||
2 | 751. | 957. | 22556 | 1156. | 1478 | 34778 | 1967 | 2511 | 59222 | 3000 | 3822. | 90111 | 4644. | 5911 | 138889. | |||||||||||||||
3. | 1016 | 1300 | 27556 | 1567. | 2011年 | 42667 | 2667 | 3422 | 72556 | 4056. | 5211 | 110333 | 6278 | 8067 | 171111 | |||||||||||||||
4 | 1289 | 1667 | 31889 | 1989 | 2578 | 49222 | 3389. | 4388 | 83778 | 5156. | 6667 | 127778 | 7978 | 10311. | 196667 | |||||||||||||||
5 | 1544. | 2000年 | 35667 | 2389 | 3100. | 55111 | 4056. | 5277 | 93667 | 6178 | 8033 | 142222 | 9556 | 12333 | 220000 | |||||||||||||||
6 | 1800 | 2344 | 39000 | 2778 | 3622 | 60333 | 4733 | 6177 | 102667 | 7200 | 9389. | 155556 | 11111 | 14444. | 241111 | |||||||||||||||
7 | 2044年 | 2689 | 42111 | 3167. | 4156 | 65111 | 5400 | 7066 | 110889. | 8211. | 10756. | 168889. | 12667 | 16556 | 261111 | |||||||||||||||
8 | 2300 | 3022 | 45111 | 3556. | 4678 | 69667 | 6056. | 7966 | 118889 | 9222 | 12111 | 180000 | 14222 | 18667 | 278889 | |||||||||||||||
9 | 2556 | 3367. | 47778 | 3944 | 5200 | 73889 | 6722 | 8855. | 125556. | 10233 | 13444 | 191111 | 15778 | 20778 | 295556 | |||||||||||||||
10. | 2811 | 3700 | 50333 | 4344 | 5733 | 77889. | 7389. | 9744 | 132222 | 11222 | 14778 | 201111 | 17333 | 22889 | 311111 | |||||||||||||||
12. | 3311 | 4389 | 55222 | 5122 | 6778 | 85333 | 8711 | 11444 | 145556. | 13222 | 17556 | 221111 | 20444 | 27111 | 341111 | |||||||||||||||
14. | 4322 | 5067 | 59667 | 5900. | 7833 | 92111 | 10044. | 13222 | 156667 | 15222 | 20222 | 238889. | 23556 | 31333 | 368889 | |||||||||||||||
16. | 4822 | 5744 | 63778 | 6678 | 8878 | 98556 | 11333 | 15111 | 167778 | 17222 | 23000 | 254444 | 26667 | 35444 | 394444 | |||||||||||||||
18. | 5333 | 6422. | 67556 | 7456 | 9933 | 104444. | 12667 | 16888 | 177778 | 19222 | 25667 | 270000 | 29889 | 40222 | 417778 | |||||||||||||||
20. | 5844 | 7100. | 71222 | 8244. | 10989 | 110111 | 14000 | 18666 | 187778 | 21333 | 28333 | 285556 | - | - | - | |||||||||||||||
22. | 6344 | 7789 | 74778. | 9033 | 12000. | 115556 | 15333 | 20444 | 196667 | 23333 | 31111 | 298889 | - | - | - | |||||||||||||||
24. | 6856. | 8467. | 78000 | 9811 | 13000 | 121111 | 16667 | 22222 | 205556. | 25333 | 33778 | 312222 | - | - | - | |||||||||||||||
26. | 7367. | 9144. | 81222 | 10600 | 14111. | 125556. | 18000. | 23999 | 213333 | - | - | - | - | - | - | |||||||||||||||
28. | 7889 | 9822 | 84333. | 11333 | 15111 | 130000 | 19333年 | 25777 | 222222 | - | - | - | - | - | - | |||||||||||||||
30. | 8400. | 10500. | 87222 | 12111 | 16222 | 134444. | 20667 | 27555 | 230000 | - | - | - | - | - | - | |||||||||||||||
32. | - | 11111 | 90111 | 12889 | 17222 | 138889. | 22000 | 29333 | 236667 | - | - | - | - | - | - | |||||||||||||||
34. | - | 11778 | 92889. | - | 18333 | 143333 | - | 31666 | 244444 | - | - | - | - | - | - | |||||||||||||||
36. | - | - | - | - | 19667 | 147778 | - | 33444 | 251111 | - | - | - | - | - | - | |||||||||||||||
38. | - | - | - | - | 20667 | 152222 | - | - | - | - | - | - | - | - | - | |||||||||||||||
40 | - | - | - | - | 21778 | 155556 | - | - | - | - | - | - | - | - | - | |||||||||||||||
Pset =设定压力 根据应用标准,上面的值应该乘以安全因子0,9。 饱和蒸汽以kg / h。在0ºC和大气压下的NM3 / H(自由空气)中的空气1013毫巴(A)。kg / h的水在20ºC。 给定超压为设定压力的10%时的容量。 请与Armatec联系,以便与其他流体进行上浆。 |
测试堵头是否堵塞安全阀
升降塞子
软密封O形圈KALREZ(FFKM)C温度范围0-250oC。
加热套。
使用不锈钢波纹管系列,4522-4578。
连接 | 法兰根据 | |||||
---|---|---|---|---|---|---|
4510 / 4511 | 4519/4520/4575/4576 | |||||
入口 | Din en 1092-1, pn16 | Din en 1092-1, pn40 | ||||
出口 | Din en 1092-1, pn16 | Din en 1092-1, pn40 | ||||
请参阅单独的安装指令。阀门应安装在垂直位置的发动机罩。 |
金属座椅安全阀 | |||
示例:4510-4-5,0-25 | |||
在4510年 | -4 | 5、0 | -25 |
---|---|---|---|
图。没有。 | 设计 | 设置压力(巴格) | DN |
4510 =铁灰色 | -2 =气密帽 | ||
在4519 =钢铁 | -4=气密提升装置 | ||
在4575 =不锈钢 |
柔软的坐垫安全阀 | ||||
示例:在4511d4-5,0-25 | ||||
在4511. | D | 4 | 5、0 | -25 |
---|---|---|---|---|
图。没有。 | O形圈 | 设计 | 设置压力(巴格) | DN |
4511 =铁灰色 | D =三元乙丙橡胶 | 2 =气体紧盖 | ||
4520 =钢 | L =氟橡胶® | 4=气密提升装置 | ||
4576 =不锈钢 | K =氯丁橡胶 | |||
N =腈 |
