高品质紧的蝴蝶阀,半凸起性能与固定硫化橡胶衬里在体内。也适用于真空和具有杠杆,蜗轮或致动器的端阀。颈部长颈部保温。
尺寸范围 | DN50, DN2200 |
---|---|
PN. | 16/10 |
温度范围 | -20ºC - 110ºC |
材料 | 铸铁 |
尺寸范围 | PN. | 温度范围 | 材料 |
---|---|---|---|
DN 50-1400. |
10/16 | -20ºC ~ +200ºC | 铸铁 |
软密封,蝶阀,用于关闭和控制热水和冷水,空气和其他中性气体。例如,自来水,废水,海水,油和乙二醇混合物。另请参阅:“蝴蝶阀的选择”。
NBR.-衬垫:0°C至+ 90°C烃类化合物在+20°C含高达30%的芳烃,水,粉末,空气和中性气体。
三元乙丙橡胶-衬垫:-20°C至+ 110°C自来水,某些酒精(最多30%),某些稀释的无机酸。
EPDM高温:-20°C至+130°C热水或冷水,可扩展温度范围。
Viton-lining:0°C + 200°C烃化合物,油和热空气。
这种阀门采用EN12944 C3级防腐涂层作为标准。其他课程随需应变。
PSB.2蝶阀
蝶阀AT 231x,阀体为灰铸铁,NBR/EPDM内衬固定硫化橡胶,阀瓣为不锈钢。
2314的蝴蝶阀与灰铁的身体,固定硫化橡胶衬里的NBR和铝桶。
at2319蝶阀,球墨铸铁阀体,Viton固定硫化橡胶衬里,不锈钢阀瓣。
具有长杆颈部(高达DN200),用于防护和安装惠花,适用于单面法兰安装。
在231倍,标准轴高达DN150,
AT 231xV与DN200标准齿轮。
测试根据SS-ISO 5208 Edition 2,泄漏率A,适用于阀门类型。
从大多数分类机构都可以提供证书SS-EN 10204 2.2。
可根据特殊要求提供SS-EN 10204 3.1证书。
必须在订购时指定证书类型。
端阀DN 50-200最大。10巴,DN 250-300最大。6巴。
ce标志。
AT 2310-2319符合PED 2014/68/EU category 1标准。
其他类别可应要求提供。
在2310年 | 在2311年 | 在2312年 | 在2313年 | 在2314年 | 在2319年 | ||
---|---|---|---|---|---|---|---|
1 | 身体 | JL1040 | JL1040 | JL1040 |
JL1040 | JL1040 | JS1030 |
2 | 磁盘 | ||||||
(DN 50 - 600) | 1.4057 | 1.4057 | 1.4462双 | 1.4462双 | G-CuAl10Ni | 1.4462双 | |
(DN 700 - 1600) | 1.4057 | 1.4057 | 1.4517双 | 1.4517双 | G-CuAl10Ni | 1.4517双 | |
3. | 轴 | 1.4057 | 1.4057 | 1.4462 | 1.4462 | CuAl10Ni5Fe4 | 1.4462 |
4. | Linig | NBR. | 三元乙丙橡胶 | NBR. | 三元乙丙橡胶 | NBR. | 氟橡胶® |
5. | 衬套 | 钢PTFE. | 钢PTFE. | 钢PTFE. | 钢PTFE. | 钢PTFE. | 钢PTFE. |
密封圈 | 铜 | 铜 | 铜 | 铜 | 铜 | 铜 | |
插件 | 钢 | 钢 | 钢 | 钢 | 钢 | 钢 | |
6. | 标准腐蚀保护(SS-EN 12944) | C3. | C3. | C3. | C3. | C3. | C3. |
DN. | 一种 | B. | B * | C | D. | E. | F | G | 重量 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
50 | 43 | 118 | 152 | 34 | 10 | 70 | 100. | 63 | 3,1. | |||||||||
65 | 46 | 126 | 160 | 34 | 10 | 70 | 115 | 71 | 3,9. | |||||||||
80 | 46 | 133 | 167 | 34 | 10 | 70 | 130 | 78 | 4,2 | |||||||||
100. | 52 | 147 | 189 | 34 | 12 | 70 | 150 | 96 | 5,5. | |||||||||
125 | 56 | 160 | 202. | 34 | 12 | 70 | 182 | 109. | 7. | |||||||||
150 | 56 | 180 | 224. | 34 | 16 | 70 | 210. | 133 | 10 | |||||||||
200. | 60 | 204. | 248 | 34 | 16 | 70 | 262 | 158 | 14 | |||||||||
250 | 68 | 245 | 45 | 24 | 102. | 315. | 194 | 22 | ||||||||||
300 | 78 | 270 | 45 | 24 | 102. | 371 | 219. | 32 | ||||||||||
350. | 78 | 315. | 45 | 24 | 102. | 405. | 256 | 40 | ||||||||||
400. | 102. | 363 | 50 | 30. | 140 | 470. | 308. | 75 | ||||||||||
450. | 114 | 388 | 50 | 30. | 140 | 522. | 334. | 90 | ||||||||||
500. | 127 | 413. | 50 | 30. | 140 | 576. | 360 | 120 | ||||||||||
600 | 154 | 510. | 50 | 40 | 140 | 672. | 426. | 180 | ||||||||||
700. | 165 | 560. | 60 | 46 | 165 | 776. | 480 | 295 | ||||||||||
800 | 190 | 610. | 60 | 46 | 165 | 880. | 525. | 345. | ||||||||||
900 | 203. | 690 | 70 | 60 | 254 | 980. | 635. | 475. | ||||||||||
1000 | 216. | 740. | 70 | 60 | 254 | 1085. | 685. | 635. | ||||||||||
B* AT 2310-11带有长蒸汽颈,用于绝缘。DN 50 - 200。 |
完全拧紧,免维护的蝴蝶阀,带有脐带圆盘,分开阀杆,一体式车身,具有固定硫化橡胶衬里,消除了接触腐蚀的风险和内部防止腐蚀,也用作法兰包装。制造过程确保了优异的密封和增加寿命,因为衬里的磨损被消除。光盘轮廓对于实现良好的流动特性至关重要,最终导致能量损失最小化。无论流动方向如何,阀门都密封。
用于一侧安装的半凸耳安装拇量的机身。
AT 2310和AT 2311的安装孔最多可达dn300。acc移植模式。DN250-300的PN10。
AT 2312、AT 2313和AT 2314的安装孔可达dn200。
由于这种设计,阀门将保持其密封功能,即使用一个侧面的法兰安装,作为示例阀。
阀瓣和轴由一个或多个强锥形销连接。
2310-11 DN 50-200处的蝶阀具有长杆颈作为绝缘标准。
正面尺寸。SS-EN 558。
上翼缘acc。ISO 5211。
标准腐蚀类C3 ACC。到ISO 12944。
如果安装在无雨棚的室外,建议使用C4级。
压力和温度 | |||
无花果。 | DN. | 工作压力 | 工作温度。 |
---|---|---|---|
马克斯酒吧 | 最大°C. | ||
在2310年 | 50 - 200 | 16 * | 90 |
在2311年 | 50 - 200 | 16 * | 120 |
在2313年 | 50 - 300 | 16 * | 120 |
在2314/2312 | 50 - 300 | 16 * | 90 |
在2310年 | 250-1600. | 10 * * | 90 |
在2311年 | 250-1600. | 10 * * | 120 |
在2313年 | 350-1600. | 10 | 120 |
在2312/2314 | 350-1600. | 10 | 90 |
在2319年 | 50 - 1600 | 10 * * | 200. |
*线路阀门的末端DN 50-200最大。10巴(e)。 | |||
**线路阀门的末端DN 250-300最大。6巴(e)。 |
kvs-value和扭矩 | ||||||||||||||
DN. | Kvs-value | 扭矩(Nm),压差(bar) | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
在2310/2311 | 在2312/2313 | 在2314年 | 2,5 | 6. | 10 | 16 | ||||||||
50 | 95 | 95 | 95 | 9. | 10 | 10 | 11 | |||||||
65 | 231. | 231. | 231. | 13 | 13 | 14 | 15 | |||||||
80 | 491 | 491 | 491 | 17 | 18 | 19 | 21 | |||||||
100. | 690 | 690 | 690 | 28 | 30. | 32 | 36 | |||||||
125 | 1450 | 1450 | 1450 | 39 | 42 | 46 | 52 | |||||||
150 | 1945 | 1945 | 1945 | 60 | 67 | 75 | 86 | |||||||
200. | 4095 | 4095 | 4095 | 120 | 130 | 140 | 160 | |||||||
250 | 6085 | 6085 | 4260. | 300 | 320. | 350. | 400. | |||||||
300 | 9570 | 9570 | 6360 | 420. | 450. | 490 | 560. | |||||||
350. | 13500 | 13500 | 8975 | 310. | 360 | 410. | 660. | |||||||
400. | 16350 | 16350 | 10130. | 460. | 540. | 640. | 1020. | |||||||
450. | 21550. | 21550. | 12730. | 630. | 740. | 850. | 1400 | |||||||
500. | 17000. | 17000. | 17000. | 840. | 970. | 1120. | 1800 | |||||||
600 | 24810. | 24810. | 24810. | 910. | 1100 | 1900 | 3100. | |||||||
700. | 34470 | 34470 | 34470 | 1500 | 1900 | 3200 | 5200. | |||||||
800 | 45540. | 45540. | 45540. | 2100. | 2600 | 4400. | 7000 | |||||||
900 | 58290 | 58290 | 58290 | 2900 | 3800 | 6400. | 10200. | |||||||
1000 | 73510 | 73510 | 73510 | 3800 | 4900 | 8100 | 13000. | |||||||
1200 | 108400 | 108400 | 108400 | 5900 | 7900 | 13000. | 21000. | |||||||
1400 | 151400. | 151400. | 151400. | 9000 | 12000 | 20000 | 32000. | |||||||
1600 | 203200 | - | 203200 | 12000 | 17000. | 29000. | 46000 | |||||||
适用于标准阀门的扭矩: —温度0≤80℃ ——液体 -气体始终处于差压6bar或经过特殊处理的阀瓣PN6 - Viton®-衬里总是在DP 10 BAR -每年最少操纵10次。 |
Kvs-value | ||||||||||||||
打开角度° | ||||||||||||||
DN. | 20. | 40 | 50 | 60 | 70 | 80 | 90 | |||||||
50 | 3. | 13 | 24 | 44 | 72 | 90 | 95 | |||||||
65 | 7. | 22 | 44 | 79 | 136 | 212. | 231. | |||||||
80 | 15 | 42 | 82 | 135 | 231. | 378 | 491 | |||||||
100. | 21 | 82 | 148 | 246 | 414. | 660. | 690 | |||||||
125 | 44 | 125 | 232. | 370 | 650. | 1110. | 1450 | |||||||
150 | 58 | 225. | 383 | 592 | 1016. | 1691 | 1945 | |||||||
200. |
123 | 352. | 599 | 967. | 1615 | 2878 | 4095 | |||||||
250 | 183 | 626. | 1151. | 1939 | 3289. | 5154 | 6085 | |||||||
300 | 287 | 984. | 1809 | 3050. | 5172 | 8105 | 9570 | |||||||
350. | 405. | 1388 | 2553 | 4303. | 7296 | 11434. | 13500 | |||||||
400. | 491 | 1681 | 3091 | 5211. | 8837. | 13848 | 16350 | |||||||
450. | 647. | 2216. | 4075 | 6868 | 11647. | 18252年 | 21550. | |||||||
适用于AT2310/2311/2312/2313/2319 DN50-450和AT2314 DN50-200 |
Kvs-value | ||||||||||||||||||||||
打开角度° | ||||||||||||||||||||||
DN. | 20. | 30. | 40 | 50 | 60 | 70 | 80 | 90 | ||||||||||||||
250 | 171 | 299 | 554. | 938. | 1493. | 2474 | 3625 | 4265 | ||||||||||||||
300 | 254 | 445. | 763. | 1272. | 2099. | 3434. | 5533. | 6360 | ||||||||||||||
350. | 269 | 359 | 718. | 1167. | 1885 | 3141. | 5565. | 8975 | ||||||||||||||
400. | 405. | 717. | 1271. | 2222 | 3876. | 5774 | 8786 | 10130. | ||||||||||||||
450. | 509. | 810. | 1478 | 2497. | 4211 | 6716. | 10380. | 12730. | ||||||||||||||
500. | 680. | 1069. | 1943 | 3283. | 5452 | 8730. | 13677 | 17000. | ||||||||||||||
600 |
992 | 1560 | 2836 | 4791 | 7956. | 12741. | 19961 | 24810. | ||||||||||||||
700. | 1379 | 2167. | 3941 | 6656 | 11054 | 17701 | 27733 | 34470 | ||||||||||||||
800 | 1822 | 2863 | 5206. | 8794 | 14604. | 23386 | 36639 | 45540. | ||||||||||||||
900 | 2332 | 3665. | 6664 | 11256 | 18693 | 29933 | 46897. | 58290 | ||||||||||||||
1000 | 2940 | 4622 | 8404 | 14195. | 23574 | 37749 | 59142 | 73510 | ||||||||||||||
1100 | 3718 | 5844. | 10625. | 17947 | 29804 | 47727 | 74775 | 92940 | ||||||||||||||
1200 | 4336. | 6816. | 12392 | 20933 | 34762 | 55666 | 87213. | 108400 | ||||||||||||||
1400 | 6056 | 9519 | 17308 | 29237 | 48552 | 77748 | 121808 | 151400. | ||||||||||||||
1500 | 7044 | 11072 | 20132年 | 34006 | 56473 | 90432 | 14681 | 176100 | ||||||||||||||
1600 | 8128 | 12776. | 23230 | 39240 | 65163 | 104348 | 163484 | 203200 | ||||||||||||||
适用于AT3210 / 2311/2312/2313 / 2319 DN5-1400和AT2314 DN250-500 |
- 结节铁的身体
-管道安装端带单法兰的阀体
- 结节烫金盘 - 环氧涂层
- 抛光光盘RA 0,1
- Maschined Disc PN 6(底切)
- EPDM橡胶衬里特殊(-30°C至+ 120°C)
-橡胶衬里由FPM(-0°C至+200°C)
-根据DVGW-gas标准,天然气用丁腈橡胶衬里
- 表面饰面,腐蚀等级C4,C5
- 替代压力等级
-不同性能的扩展杆
-法兰阀门,参见系列AT 2340
——手操纵

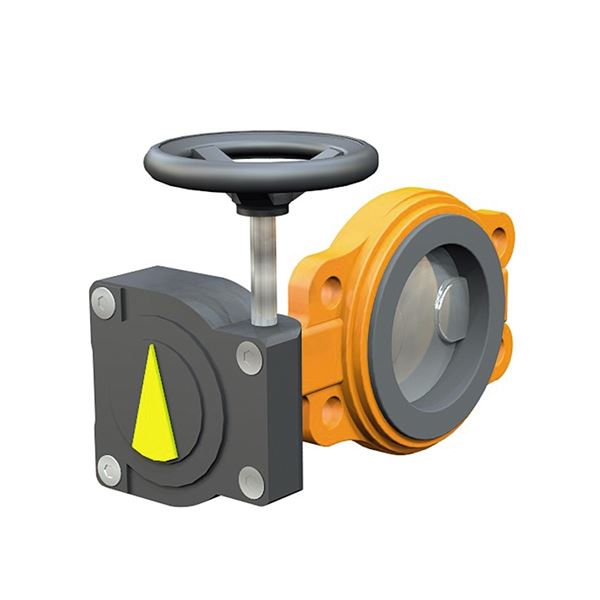

阀门作为DN 50-150的杠杆(在2390)或蜗轮(在2394)在所有DN中。或蜗轮传动在2394年代内部限位开关。
配件
在2390r.可阻塞和可锁定的20个位置的细滑杆
在2390L.可锁定板10个位置,用于杠杆
在2390年的天鹅板上有2个机械霍尼韦尔限位开关,用于杠杆
在2395限位位置打开/关闭蜗轮,
代理式传感器安装在蜗轮上,传感器类型按顺序说明。锁链安装在蜗轮上。
- 自动修理
阀门可以提供在执行机构适合紧凑的直接安装,用于气动,液压或电气操作。
DN. | 法兰根据 | DN. | 最大扭矩nm. |
---|---|---|---|
50 - 200 | SS-EN 1092 PN16 | 50-125 | 100. |
250 - 300 | 1092年SS-EN PN10/16 | 150 - 300 | 250 |
350-1600. | SS-EN 1092 PN10 |
椎间盘在系统中的放置 | ||
DN. | X | y |
---|---|---|
50 | 26 | 3,5. |
65 | 46 | 9、5 |
80 | 66 | 17 |
100. | 86 | 24 |
125 | 112 | 34、5 |
150 | 140 | 47 |
200. | 191 | 70 |
250 | 241 | 92 |
300 | 290 | 114 |
350. | 327. | 130 |
400. | 373 | 142 |
450. | 421. | 161 |
500. | 470. | 180 |
例如:在2310 v200 - 1014 | |||||
蝶阀,丁腈橡胶衬里,不锈钢圆盘蜗轮和额外的表面涂层C4 | |||||
阀门 | 衬垫 | 机动 | DN. | 法兰 | 表面涂层 |
---|---|---|---|---|---|
231倍 | 0.= NBR /不锈钢 | - =自由轴端 | 200.= DN | PN10. | 1014 = C4. |
1= EPDM /不锈钢 | S.=暖装 | PN16 | 1015 = C5. | ||
2= NBR /耐酸钢 | V.=杆 | ||||
3.= EPDM /酸性钢 | |||||
4 =NBR / ALU-BRONZE | |||||
9.=viton®/ idearproof钢 |
