球阀在不锈钢/ PTFE充分孔,内线。
维度范围 | g 1/4到g 3 |
---|---|
PN. | 63. |
温度范围 | -10ºC至+200ºC |
材料 | 不锈钢 |
文章编号 | 身体材料 | DN. | PN. | 温度(°C) | 联系 | 数量 |
---|---|---|---|---|---|---|
在3535A10. | 不锈钢 | 10. | 63. | -10-200 | 内线 | |
在3535A15. | 不锈钢 | 15. | 63. | -10-200 | 内线 | |
在3535A20. | 不锈钢 | 20. | 63. | -10-200 | 内线 | |
在3535A25. | 不锈钢 | 25. | 63. | -10-200 | 内线 | |
在3535A32. | 不锈钢 | 32. | 63. | -10-200 | 内线 | |
在3535A40 | 不锈钢 | 40 | 63. | -10-200 | 内线 | |
在3535A50. | 不锈钢 | 50. | 63. | -10-200 | 内线 | |
在3535A65 | 不锈钢 | 65. | 63. | -10-200 | 内线 | |
在3535A80. | 不锈钢 | 80 | 63. | -10-200 | 内线 |
维度范围 | PN. | 温度范围 | 材料 |
---|---|---|---|
g¼-g 3 |
63. | -10ºC至+200ºC | 不锈钢 |
截止阀主要用于:
酸和盐溶液。
溶剂和醇。
石油产品。
PSB.1球阀

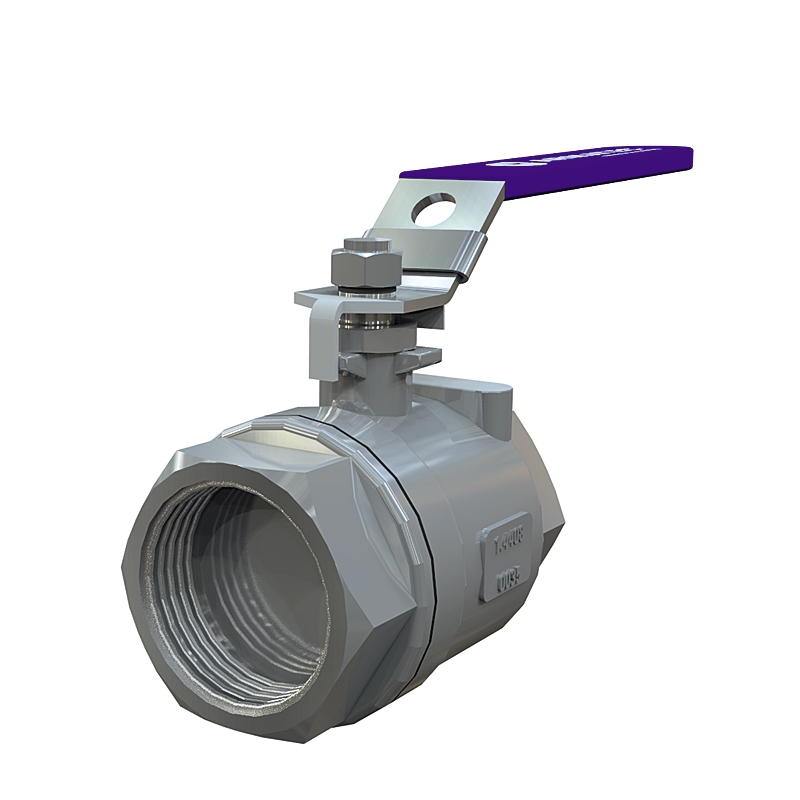

球阀在3535A,...不锈钢,全孔,PN 63,可锁定杆。
根据ISO 5208进行测试。泄漏类A适用于该阀门类型。
检验证书EN 10 204,2.2订购时指定。
CE标记
阀门满足PED的要求,AFS 2016:1,压力装置的指令,根据III类,流体组1和2. DN25的尺寸符合PED的§8,AFS 2016:1

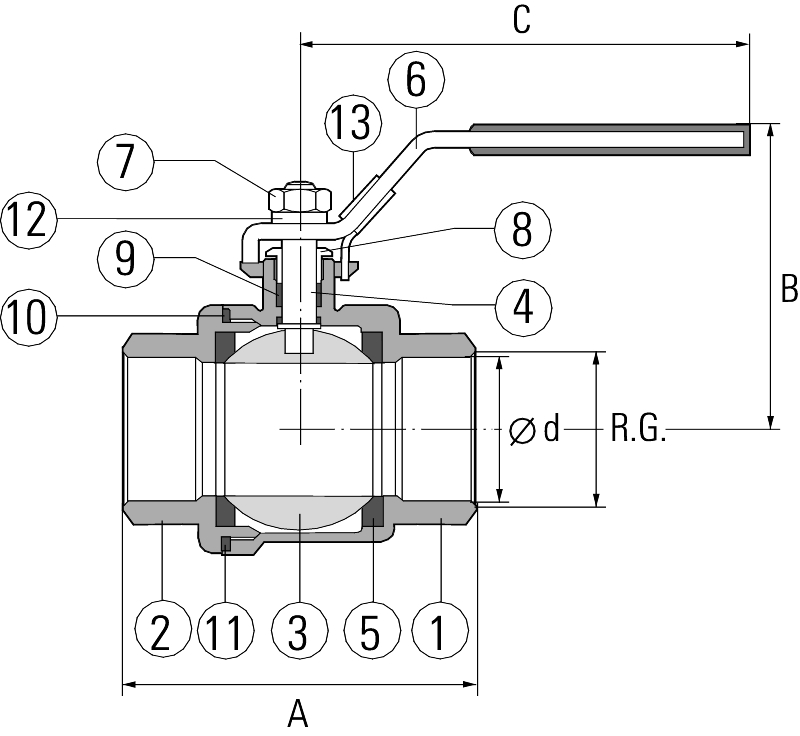

p | 成分 | 材料 |
---|---|---|
1 | 身体 | 不锈钢1.4436. |
2 | 联系 | 不锈钢1.4436. |
3. | 球 | 不锈钢1.4436. |
4. | 干 | 1.4401. |
5. | 座圈 | PTFE. |
6. | 杠杆 | 1.4308 |
7. | 螺母 | 1.4308 |
8. | 腺 | 1.4308 |
9. | 玻璃垫圈 | PTFE. |
10. | 干垫圈 | PTFE. |
11. | 身体垫圈 | PTFE. |
12. | 徽章 | 1.4308 |
13. | 锁 | 1.4308 |
DN. | 8. | 10. | 15. | 20. | 25. | 32. | 40 | 50. | 65. | 80 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
联系 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3. | ||||||||||
一种 | 50. | 50. | 58. | 65. | 80 | 92. | 105. | 125. | 155. | 187. | ||||||||||
B. | 50. | 50. | 52. | 57. | 75. | 80 | 95. | 102. | 120. | 130. | ||||||||||
C | 100. | 100. | 100. | 115. | 150. | 150. | 180. | 180. | 245. | 245. | ||||||||||
重量 | 0,23 | 0,22 | 0,26 | 0,47 | 0,65 | 1,15. | 1,65 | 2,75 | 4,9. | 7,7. | ||||||||||
测量以mm,重量在kg中。 |
扭矩,非加压条件和kVs | ||||||||||
DN. | 8. | 10. | 15. | 20. | 25. | 32. | 40 | 50. | 65. | 80 |
---|---|---|---|---|---|---|---|---|---|---|
纳米 | 4. | 4,1 | 5,5. | 7,5 | 10,6 | 13,8 | 18,4 | 25,5 | 49. | 76,5. |
K.vs. | 5,7. | 6,8 | 9,7. | 18,2 | 30,3 | 49,4. | 69,3 | 128,1. | 229,4. | 359,3. |
示例:在3535A50 | |
在3535A | 50. |
---|---|
图。不。 | DN. |
DN8-100 |
