闪光罐为了放松能量含量和蒸汽从冷凝物分离。用水阱交付,以连接到地板排水管。
维度范围 | 第65卷至3000升 |
---|---|
PN. | 0,5 |
温度范围 | -10ºC至+180ºC |
材料 | 钢 |
文章编号 | 高度(mm) | 直径(mm) | PN. | 温度(°C) | 体积(升) | 数量 |
---|---|---|---|---|---|---|
在8313V65. | 1290. | 350. | 0,5 | -10 - 180. | 65. | |
在8313V100. | 1430. | 400 | 0,5 | -10 - 180. | 100. | |
在8313V150 | 1665. | 500. | 0,5 | -10 - 180. | 150. | |
在8313V250 | 1990年 | 650. | 0,5 | -10 - 180. | 250. | |
在8313V400 | 2315. | 650. | 0,5 | -10 - 180. | 400 | |
在8313V500. | 2375 | 800 | 0,5 | -10 - 180. | 500. | |
在8313V700 | 2645. | 800 | 0,5 | -10 - 180. | 700. | |
在8313V1100. | 2895 | 1000 | 0,5 | -10 - 180. | 1100 | |
在8313V1600。 | 3370. | 1100 | 0,5 | -10 - 180. | 1600 | |
在8313v2000。 | 3550. | 1200. | 0,5 | -10 - 180. | 2000年 | |
在8313v3000。 | 4100. | 1275. | 0,5 | -10 - 180. | 3000. |
维度范围 | PN. | 温度范围 | 材料 |
---|---|---|---|
65 - 3000升 |
0,5 | -10°C至180ºC | 钢 |
来自每个安全阀的管道在电源> 100kW的锅炉设备中,温度>110ºC应导致闪蒸罐。这里,能量含量宽松,蒸汽与冷凝物分离。如果出口管道不能在外部铅,而没有人身损伤的风险,也可以施加到温度≤110ºC的锅炉厂。在屋顶上方。

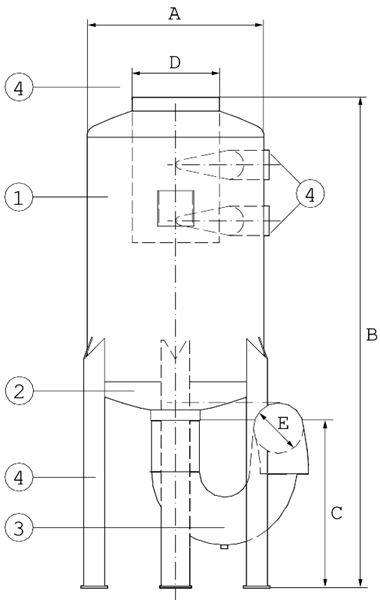

1 | 圆筒 | 钢 | 1.0345. |
2 | 圆柱体结束 | 钢 | 1.0345. |
3. | 水封 | 钢 | 1.0345. |
4. | 焊接末端 | 钢 | 1.0425 |
5. | 腿框架 | 钢 | 1.0038 |
体积 | 65. | 100. | 150. | 250. | 400 | 500. | 700. | 1100 | 1600 | 2000年 | 3000. | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
一种 | 350. | 400 | 500. | 650. | 650. | 800 | 800 | 1000 | 1100 | 1200. | 1275. | |||||||||||
B. | 1290. | 1430. | 1665. | 1990年 | 2315. | 2375 | 2645. | 2895 | 3370. | 3550. | 4100. | |||||||||||
C | 500. | 500. | 500. | 650. | 800 | 800 | 900 | 900 | 1150. | 1150. | 1150. | |||||||||||
d max dn. | 125. | 150. | 200. | 200. | 250. | 300 | 400 | 500. | 600 | 600 | 600 | |||||||||||
e max dn. | 65. | 80 | 100. | 150. | 200. | 200. | 250. | 250. | 300 | 300 | 300 | |||||||||||
重量 | 75. | 100. | 150. | 200. | 250. | 300 | 400 | 550. | 850. | 1000 | 1600 | |||||||||||
测量以mm,重量在kg中。 |
每个安全阀的出口管线应连接到圆柱的上侧连接。吹除了热水和蒸汽流入容器的混合物。由于血管设计,松弛的蒸汽通过出口与热水分离通过出口露天。来自容器底部的热水排水并通过水阱引线到地下排水管。
该容器配备有内部显示器,防止水与蒸汽流向敞开空气,这是一种便于排水到地下排水的装置。该容器随水阱提供,以连接到地板排水管。
为了能够尺寸为闪光罐,就体积而言,通风口和水出口的连接,以下数据是必要的:
通过已知的上述数据,ARMATEC可以使用基于压力船舶书面文件委员会C35 / 82的计算机程序进行全面设计。
作为近似尺寸,可以使用下表。
力量 |
体积 |
2安全阀 |
蒸汽管道 |
底部出口 |
自由高 水封 |
最大限度。蒸汽管道 |
||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
kW. | 升 | 突发突发事件DN. | DN. | DN. | 毫米。 | Lenght m。* | ||||||
400 | 65. | 40 | 125. | 65. | 100. | 32. | ||||||
700. | 100. | 50. | 150. | 80 | 150. | 38. | ||||||
1200. | 150. | 65. | 200. | 100. | 200. | 40 | ||||||
2000年 | 250. | 80 | 200. | 150. | 300 | 26. | ||||||
3000. | 400 | 100. | 250. | 200. | 350. | 35. | ||||||
4000. | 500. | 125. | 300 | 200. | 350. | 42. | ||||||
5800 | 700. | 125. | 400 | 250. | 285. | 80 | ||||||
9200 | 1100 | 150. | 500. | 250. | 285. | 100. | ||||||
12800 | 1600 | 250. | 600 | 300 | 340. | 150. | ||||||
16300 | 2000年 | 250. | 600 | 300 | 340. | 110. | ||||||
*请参阅等效管闲头。必须考虑到弯曲等。 |
关于容量,材料,制造年份和序列号的信息在船舶标签板上表示。
