主要事实
尺寸范围 |
零件号 |
温度范围 |
材料 |
容积300-4000升 |
6. |
-10ºC至+110ºC |
钢 |
适用范围
在冷却系统中积聚。最大工作压力/温度6 bar/110ºC。
AMA文本
PLD.21热载体用压力容器
8525A蓄电池。。。。带音量。。。。升用于钢中冷库的积累。
用100毫米聚氨酯隔离,表面涂有镀锌金属板。
质量保证
符合AFS 2016:1§8的要求,因此不应带有CE标志

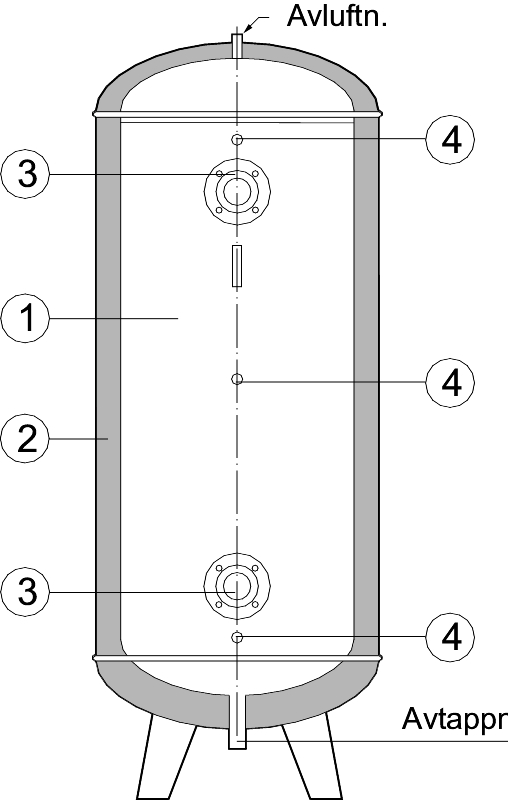

材料规格
1. |
杂志 |
钢EN 1.0045。 |
2. |
隔离 |
100mm聚氨酯+镀锌金属板。 |
3. |
连接 |
标准为2st(螺纹或法兰)。 |
4. |
温度计/传感器 |
3st为标准。 |
尺寸和重量
定货号 |
体积 |
高度 |
直径 |
重量 |
|
公升 |
毫米 |
毫米 |
公斤 |
8525A300 |
300 |
2050 |
640 |
120 |
8525A500处 |
500 |
2050 |
800 |
170 |
8525A750处 |
750 |
2050 |
950 |
190 |
8525A1000处 |
1000 |
2100 |
1050 |
260 |
8525A1500处 |
1500 |
2150 |
1250 |
320 |
8525A2000处 |
2000 |
2300 |
1400 |
450 |
8525A3000 |
3000 |
2450 |
1600 |
550 |
8525A4000处 |
4000 |
2500 |
1800 |
690 |
功能与设计
隔离100 mm聚氨酯无缝+涂漆镀锌板。
建议最低温度+4°C。在较低温度下,建议使用armaflex隔离。
技术数据
艺术号码 |
输入/输出 |
吨/米 |
排气/排水 |
8525A300 |
G 2级 |
G 1/2级 |
G 1级 |
8525A500处 |
G 2级 |
G 1/2级 |
G 1级 |
8525A750处 |
DN 80型 |
G 1/2级 |
G 1级 |
8525A1000处 |
DN 100型 |
G 1/2级 |
G 1级 |
8525A1500处 |
DN 100型 |
G 1/2级 |
G 1级 |
8525A2000处 |
DN 100型 |
G 1/2级 |
G 1级 |
8525A3000 |
DN 100型 |
G 1/2级 |
G 1级 |
8525A4000处 |
DN 100型 |
G 1/2级 |
G 1级 |
尺寸标注
联系Armatec
附件和选项
如果需要更多连接,请指定数量和尺寸。
分层和导向。
Armaflex隔离9毫米、13毫米、19毫米、25毫米、32毫米。
其他压力棒PN 3、4、10 bar。
安装
蓄能器设计为垂直放置在地板上。
维护和备件
如果蓄能器罐已安装但未使用,则必须每周用水冲洗一次。本产品是免维护的。
如何订购
容积(升) |
在没有 |
RSK编号 |
300 |
8525A300型 |
6875511 |
500 |
8525A500型 |
6875484 |
750 |
8525A750型 |
6875485 |
1000 |
8525A1000个 |
6875486 |
1500 |
8525A1500型 |
6875487 |
2000 |
8525A2000个 |
6875488 |
3000 |
8525A3000型 |
6875489 |
4000 |
8525A4000型 |
6875490 |
