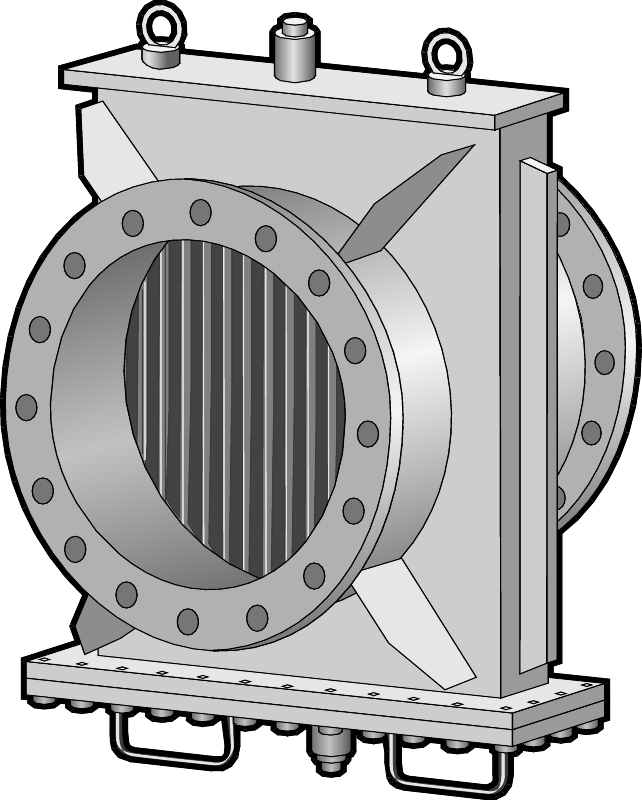

过滤器在4054

不锈钢过滤器适用于温水，冷却系统，油和腐蚀性流体。

尺寸范围	DN 150 - 500
PN	10
温度范围	-30°C至+110°C
材料	不锈钢

变化

货号	材料	DN	PN	温(°C)
4054 a150。	不锈钢	150	10	-30 - 110
4054 a200。	不锈钢	200	10	-30 - 110
4054 a250。	不锈钢	250	10	-30 - 110
架a300型在4054。	不锈钢	300	10	-30 - 110
4054 a350。	不锈钢	350	10	-30 - 110
4054沿岸。	不锈钢	400	10	-30 - 110
4054 a500。	不锈钢	500	10	-30 - 110

产品信息

主要事实

尺寸范围	PN	温度范围	材料
Dn 150 - 500	10	-30°C到110°C	不锈钢

应用范围

适用于温水、冷却系统、油类及腐蚀性流体的机械清洗。

AMA-text

PMB.211滤网
过滤器在4054年。不锈钢，直孔，带法兰，pn10。网格宽度……毫米。

质量保证

质量证书SS-EN 10204, 2.2(如果在订单中说明)。
过滤器的力学计算没有考虑外力。

ce标志
AT 4054A符合AFS 2016:1和2014/68/EU(压力设备指令)中8§的要求。

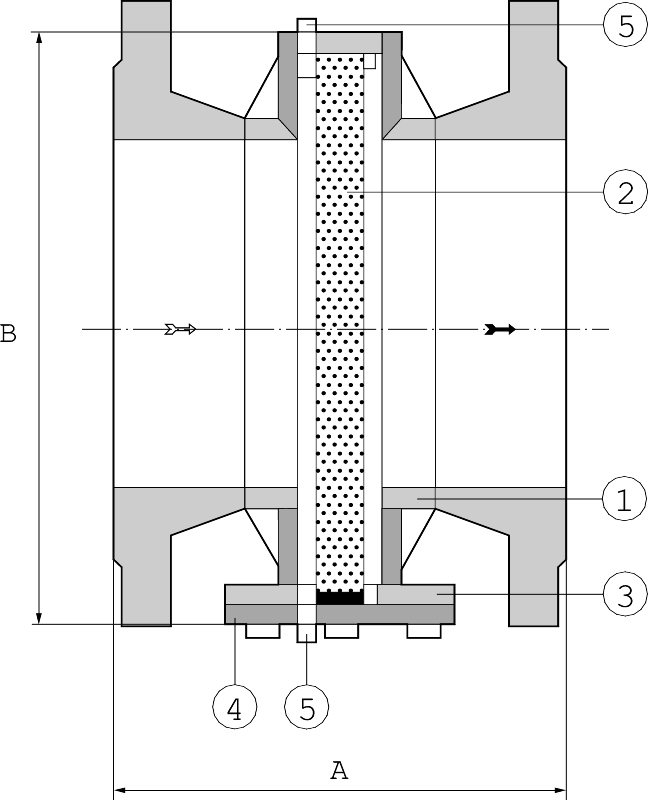

材料规格

Pos	组件	在4054年一个
1	身体	不锈钢1.4301
2	筛	不锈钢1.4301
3.	密封盖	o形环氟橡胶
4	封面	不锈钢1.4301
5	放油塞	不锈钢1.4301

尺寸和重量

DN	150	200	250	300	350	400	500
一个法兰	350	400	450	500	550	600	700
焊接结束	240	276	310	344	385	430	520
B	475	475	475	475	595	595	595
宽度	450	450	450	450	640	640	640
焊接结束Od	168年,3	219年,1	273	323	355年,6	406年,4	508
放油塞	G 3/4	G 3/4	G 3/4	G 3/4	G 1	G 1	G 1
重量	85	95	117	124	200	220	280
测量单位为mm，重量单位为kg。

功能和设计

有效地捕捉比过滤器插入孔更大的固体颗粒。该插入件由折叠穿孔钢板制成，与DN相关的自由过滤区域大，压力降低。标准穿孔是1.0 mm用于DN 150-300和2.0 mm用于DN 350-500。表面尺寸符合DIN 3202/1，法兰版本为F5。

技术信息

下面的压降图适用于水、清洁的过滤器插入器和标准射孔。
用于计算其它介质的压降，用途:

变电站

DN	150	200	250	300	350	400	500
K_VS	575	710	1240	1740	2350	2760	4660

压力和温度

	DN	最大压力棒(g)	工作温度最小/最大°C
在4054年一个	150 - 500	10	-30/110

配件和选项

可配合其他穿孔:3,0,5,0,8,0,10,0 mm。

安装

图没有。	连接
4050出去	法兰acc。到ss336 - pn25
4051出去	焊接结束
在4054年一个	法兰acc。到SS 335- pn10
在4055年一个	焊接结束

安装

过滤器应该安装在水平管道上，以达到最佳的功能，更容易清洗过滤器插入件。可以向下或向上安装盖子，因为在两端都有一个排水塞。注意，流量必须与过滤器阀体上的流量箭头一致。

为了更简单的清洗，可以安装吹出阀，例如在3600或AT3535，而不是排水塞。

维修及备件

过滤器上的压降升高很高，表明应该清洗过滤器插入件。过滤器插入件和盖垫圈可作为备件提供。

标记

制造商，DN, PN，材料和流程箭头。

如何订购

在4051年一个	500
例子:4051 a500
Fig.No。	DN
AT 4050AHT =法兰，钢	150 - 500
AT 4051AHT =焊接端部，钢	150 - 500
AT 4054A =法兰，不锈钢	150 - 500
AT 4055A =焊接端，不锈钢	150 - 500
