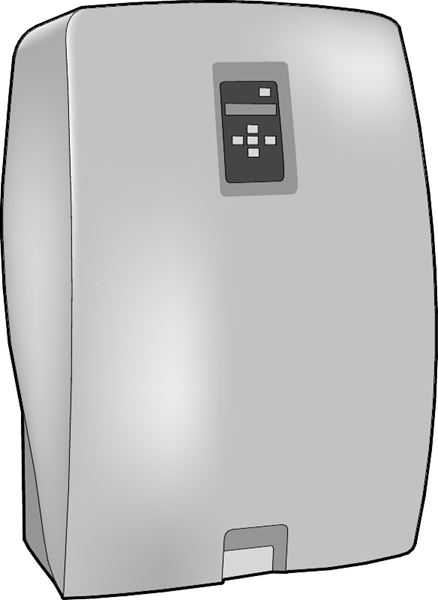

用于加热和冷却系统的真空脱水器。用于操作压力的泵和自动化和用于自动功能和气体指示的控制单元。
尺寸范围 | 4,5巴 - 10巴 |
---|---|
PN | 10/16 |
温度范围 | 0°C至90°C |
材料 | 钢 |
尺寸范围 | PN | 温度范围 | 材料 |
---|---|---|---|
DN 15-20. |
10/16 | 0°C至90°C | 钢 |
通过压力降低,从流体释放松散的气体。用于脱离具有高静态高度和/或低系统压力的加热和冷却系统。特别适用于大中系统。最有效的封闭加热和冷却系统的方式。
我们的湿热剂主要用于液体是水的地方。我们的较大型号(S6A和S10A)也可用于流体是水/乙二醇(最大40%)的混合物的系统中,如果控制和监测都会扩大。不要使用盐/水混合物。
文章 | 在8080 s4a | 在8080s4a-r | 在8080s6a | 在8080s6a-r | 在8080s10a | 在8080s10a-r | |||||
---|---|---|---|---|---|---|---|---|---|---|---|
一种 | 340 | 340 | 590. | 590. | 744 | 744 | |||||
B. | 490. | 490. | 880. | 880. | 1272. | 1272. | |||||
C | 340 | 340 | 350. | 350. | 400 | 400 | |||||
联系 | g 1/2 x 2pcs | g 1/2 x 2pcs | g 3/4 x 2pcs | g 3/4 x 2pcs | g 3/4 x 2pcs | g 3/4 x 2pcs | |||||
重量 | 15. | 16. | 57. | 59. | 77. | 79. | |||||
尺寸为mm,重量在kg |
全自动真空除氧器,用于充液加热或冷却系统。这种液体总是含有溶解的和未溶解的气体。该装置的作用是将这些气体减少到绝对最小。来自系统的一个单独的子流在装置的除氧容器中处于真空状态。在这种情况下,溶解的气体被释放出来,并可以通过空气偏转板被转移到大气中。这种方法在供热和制冷系统中都提供了高效的除氧,甚至在高层建筑和/或低温环境中也是如此。除氧器应始终安装在管道的主线,以获得100%成功的液体交换结果。
将子流从系统中取出并泵入脱气容器中。位于入口线的电磁阀在几秒钟内关闭。仍然在运行的泵产生真空。acc。对于亨利的定律(气体的液体天然溶液取决于压力和温度),溶解气体将被释放并与液体分离并用作除气室顶部的游离气泡。在下阶段,电磁阀再次打开,压力升高并将新部件流入废气容器。新的流动子集将自由气鼓的空气吹口机压入脱气室的顶部,并通过浮子引导它们到大气中。
电磁阀开启或关闭之间的这种切换导致除氧过程继续进行,系统流体中溶解的气体越来越少。在一段时间内,通常是2-3周,溶解气体的数量下降到最低。当内置的smartswitch组件在10分钟内没有检测到任何气体时,就会停止除氧过程。如果有必要,内置的时钟会在预设的时间(通常是早上8点)启动除氧过程。然而,如果没有检测到气体,单元返回待机模式,准备24小时后重新启动。这一智能功能最大限度地减少能源需求,增加产品的寿命。
所有型号都具有上述功能。R型号还设有集成的自动灌装设备。这是通过预设的启动和停止压力来控制。它也可以由例如来自例如信号控制。膨胀船上的级别指示。最大填充量,填充时间和填充数可以限制。
文章 | 在8080 s4a | 在8080s4a-r | 在8080s6a | 在8080s6a-r | 在8080s10a | 在8080s10a-r |
---|---|---|---|---|---|---|
运行压力(栏)内 | 1,0 - 4,5 | 1,0 - 4,5 | 1,0 - 6,0. | 1,0 - 6,0. | 5,0-10,0. | 5,0-10,0. |
systemvol。马克斯(M.3.) | 25. | 25. | 300 | 300 | 300 | 300 |
systemtemp。(°C) | 0 - 90 | 0 - 90 | 0 - 90 | 0 - 90 | 0 - 90 | 0 - 90 |
最大限度。工作压力(栏) | 10日0 | 10日0 | 10日0 | 10日0 | 16,0. | 16,0. |
处理过的液体(L / H) | 70 | 70 | 1000 | 1000 | 1000 | 1000 |
填充金额(l / h) | - | 50. | - | 450. | - | 500 |
噪音水平(dB (A)) | 52. | 52. | 57. | 57. | 57. | 57. |
电压(V) | 1阶段230 | 1阶段230 | 1阶段230 | 1阶段230 | 3-FAS 400 | 3-FAS 400 |
效果(w) | One hundred. | One hundred. | 800 | 800 | 1150. | 1150. |
机箱类(IP) | 40 | 40 | 40 | 40 | 40 | 40 |
仔细学习手册,特别是有关操作、状态报告和错误信息的部分。试图通过研究故障排除表来解决故障。如果仍然存在错误,请联系Armatec。
如果要断开压力脱水机,请首先确保主电源开关已关闭。关闭入口处的截止阀。出口线和最终填充阀。然后可以拆除脱水者。小心在亲爱的船只中剩下的任何水。
AT-NR. | 最大限度。SystemVolume. | 运营压力 | 续杯 |
---|---|---|---|
8080s4a. | 25米3. | 1,0 - 4,5巴 | 不 |
8080s4a-r. | 25米3. | 1,0 - 4,5巴 | 是的 |
8080s6a. | 300米3. | 1,0 - 6,0酒吧 | 不 |
8080s6a-r. | 300米3. | 1,0 - 6,0酒吧 | 是的 |
8080s10a. | 300米3. | 5,0-10,0酒吧 | 不 |
8080s10a-r. | 300毫克 | 5,0-10,0酒吧 | 是的 |
