主要事实
| 尺寸范围 |
零件号 |
温度范围 |
材料 |
G 3/4-G 2 |
6/10 |
0°C至110°C |
黄铜 |
程序文本

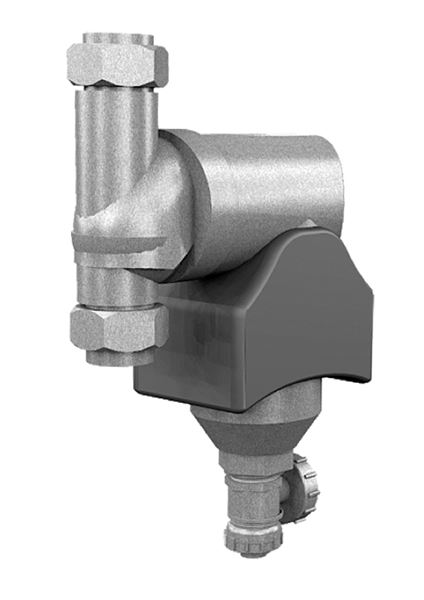

PMB.222污泥分离器
带有表面磁铁的黄铜颗粒分离器AT8073-XX。用于垂直和水平安装。
质量保证
符合AFS 1999:4 8§标准，且不得带有CE标志。
所有分离器都经过功能和密度测试。
细节
| 1. |
连接，内螺纹 |
| 2. |
黄铜阀体 |
| 3. |
表面磁铁，可拆卸。 |
| 4. |
手动冲洗阀。 |
尺寸和重量
| 连接 |
G 3/4级 |
G 1级 |
G 1 1/4级 |
G 1 1/2级 |
G 2级 |
| A. |
90 |
90 |
128 |
128 |
128 |
| B |
143 |
152 |
163 |
169 |
183 |
| C |
152 |
152 |
196 |
196 |
196 |
| 重量 |
2,2 |
2,3 |
3,6 |
3,7 |
3,9 |
| 尺寸单位：mm，重量单位：kg |
|
|
|
|
|
技术信息
| 连接 |
20 |
25 |
32 |
40 |
50 |
| 笔名。流量m3./小时 |
1,3 |
2,0 |
3,6 |
5,0 |
7,5 |
| 压降kPa |
1,9 |
3,9 |
2,2 |
2,6 |
5,8 |
| 最大工作压力 |
6. |
6. |
10 |
10 |
10 |
| 以上数值适用于最大速度1米/秒。 |
|
|
|
|
|
功能与设计
AT8073可有效分离加热和冷却系统中的灰尘颗粒。表面磁铁也会吸引分离器中的磁性粒子。将磁铁向下拉，然后打开排放阀，可以很容易地将收集到的污垢排出。
该分离器可以水平和垂直安装由于360o可旋转连接件。
安装
适用于加热和冷却系统。安装在锅炉、热交换器和冰箱等重要机器前面的主线上。
维护和备件
为了安全良好地运行，应定期检查和清洁分离器。
标记
标有尺寸、最大工作压力、型号和制造商名称。
如何订购
| 示例：AT 8073-20 |
|
| 连接 |
电话号码。 |
| G 3/4级 |
8073-20 |
| G 1级 |
8073-25 |
| G 1 1/4级 |
8073-32 |
| G 1 1/2级 |
8073-40 |
| G 2级 |
8073-50 |
