主要的事实
维度范围 |
PN. |
温度范围 |
材料 |
g¾ - g 2 |
10. |
0°C至110°C |
黄铜 |
范围
用于自动分离加热和冷却系统,其中流体是水或乙二醇。如果控制和监督增加,可以安装在水/二醇和水/乙醇的系统中。阀门不应在具有水/盐的混合物的系统中使用。分离有效的微泡。

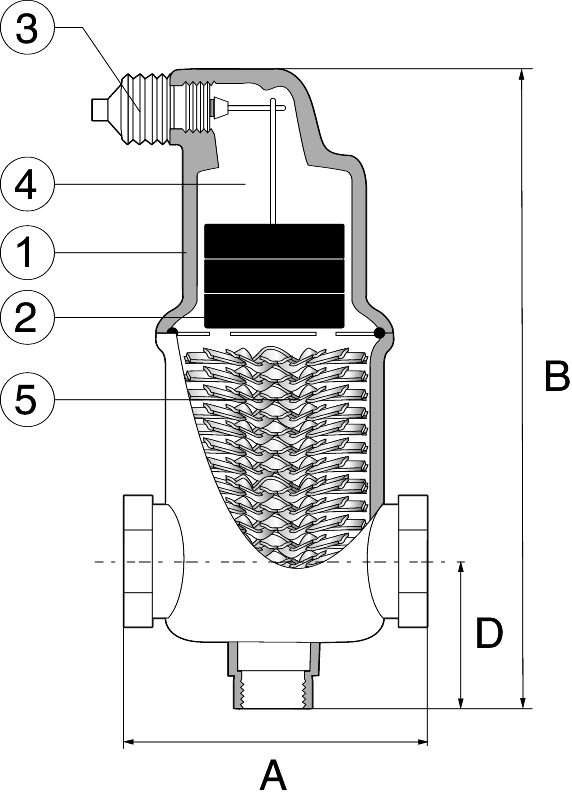

细节
1 |
铜管的身体和顶部 |
2 |
聚丙烯浮动,悬浮在一条酒吧 |
3. |
防漏性能独特的阀门机制 |
4. |
空气室具有大容量的最大值。操作安全 |
5. |
Gassepator Helistill最佳地将自由气泡分离, |
|
包括来自流体的微泡 |
尺寸和重量
联系 |
G 3/4 |
G 1 |
G 1 1/4 |
g 1 1/2 |
G 2 |
一种 |
85. |
88. |
88. |
88. |
132. |
B. |
153. |
180. |
200. |
234. |
275. |
D. |
20. |
35. |
40 |
42. |
58. |
重量 |
1,0 |
1,3 |
1,4 |
1,6 |
3,9. |
尺寸为mm。重量在kg。 |
|
|
|
|
|
功能和设计
当流体通过分离器时,流体流入分离体的速度描述并在最佳地分离出气泡。分离的气泡流入浮子体。液位下降,浮动槽。
与链条的分离机构连接的浮子已达到一定的低水平,该机构受到影响,空气可以流入自由。当浮子再次上升时,机制关闭。即使腔室中的空气被压缩至10巴,也使液位从未到达排水机构的大量的空气室和特殊设计。
技术信息
联系 |
20. |
25. |
32. |
40 |
50. |
最大流量I / SEC |
0,35 |
0,55 |
1,0 |
1,4 |
2,1 |
最大流量M.3./H |
1,3 |
2,0. |
3,6 |
5,0. |
7,5 |
压降栏 |
0,017 |
0,013 |
0,014 |
0,014 |
0,02 |
高于最大值的值。速度1米/秒。 |
|
|
|
|
|
安装
由于微气泡在工厂的最热点释放,因此应将部件放在系统中最热门的尖峰上。在加热系统中,通常是电源线上的最温暖的点,尽可能靠近加热器。为了保持良好的吸收效果,安装部位的静压不应超过15-20mVc。
在冷却系统中,通常在冷却器之前的返回管线中的最温暖点。使浮子移动和吹出空气,通过安装点需要压力约0.3-0,5巴。
维护和备件
如果需要,应定期检查分隔符并清洁。
标记
标有尺寸,最大值。操作压力,最大。操作压力和制造商名称
如何订购
示例:在8072b20 |
|
联系 |
at-no。 |
G 3/4 |
8072B20. |
G 1 |
8072B25 |
G 1 1/4 |
8072B32. |
g 1 1/2 |
8072B40 |
G 2 |
8072B50. |
