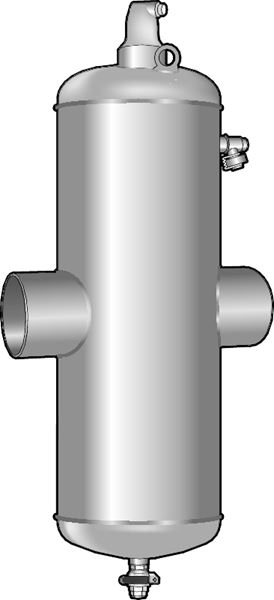

钢的自动空气/粒子分离器。气体/颗粒分离器和污垢保护。
| 维度范围 | dn 50到dn 150 |
|---|---|
| PN. | 10. |
| 温度范围 | 0°C至110°C |
| 材料 | 钢 |
| 维度范围 | PN. | 温度范围 | 材料 |
|---|---|---|---|
dn 50-150 |
10. | 0°C至110°C | 钢 |

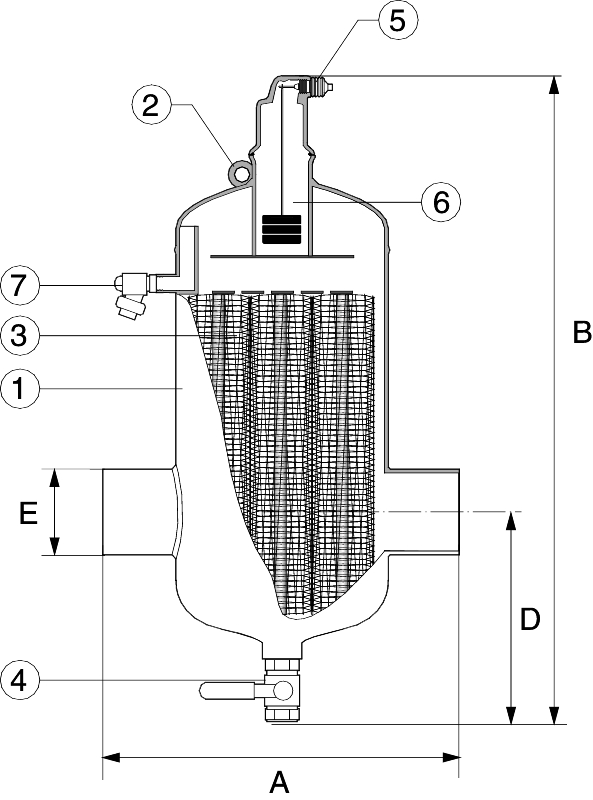

| 1 | 钢的车身和末端，带焊接端或法兰PN16。 |
| 2 | 升降循环放松安装 |
| 3. | Spirotube旨在分开即使是最小的微泡。 |
| 4. | 手动空气阀，用于在沟通中去除大量空气 |
| 以及液体污染物的边缘排水。 | |
| 5. | 自动空气阀提取15毫米。螺纹排气 |
| 空气阀并不封闭 | |
| 6. | 通风机构位于单独的腔室中，该腔室免受污垢的保护。 |
| 7. | 大型污垢室很少需要排水。 |
| 8. | 流走。 |
| 联系 | 50. | 65. | 80 | 100. | 125. | 150. |
|---|---|---|---|---|---|---|
| 一种 | 260. | 260. | 370. | 370. | 525. | 525. |
| B. | 630. | 630. | 785. | 785. | 1045. | 1045. |
| D. | 265. |
265. | 345. | 345. | 480. | 480. |
| E（焊接端） | 60,3 | 76,1. | 88,9. | 114,3 | 139,7. | 168,3 |
| E（法兰） | 50. | 65. | 80 | 100. | 125. | 150. |
| 重量（焊接/法兰） | 12/17 | 12/18 | 30/38 | 30/40 | 70/83 | 70/86 |
| 尺寸为mm，重量在kg |
UNIQE施工去除松散的空气以及污垢颗粒。表面放大器在流量上方和下方产生一系列的无动画区。空气升起在空气室中收集的动态区域，然后通过自动阀释放。比水沉降的污垢颗粒并在污物室中收集，通过排水阀冲出系统。这可以在完全操作期间完成。当流体流入分离体时，速度降低。通过分离器的自由气泡，颗粒和污泥分离。
单独的气泡升降并进入浮体。液位下降，浮动槽。当浮动通过杆连接到分离梅彻底的熟练，达到一定水平，机制受到影响，空气可以流入自由。当浮子再次上升时，机制关闭。
即使腔室中的空气被压缩至10巴，也使液位从未到达排水机构的大量的空气室和特殊设计。
| 联系 | 50. | 65. | 80 | 100. | 125. | 150. | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大流量m³/ h | 8. | 15. | 20. | 30. | 50. | 75. | |||||||||
| 压降栏 | 0,015 | 0,020 | 0,018 | 0,013 | 0,016 | 0,017 | |||||||||
| 高于最大值的值。速度1米/秒。 | |||||||||||||||
由于微气泡在工厂的最热点释放，因此应将部件放在系统中最热门的尖峰上。
在加热系统中，供应管线通常是植物中最温暖的地方。
在加热系统中，最热点通常在供应管线上，尽可能靠近加热器。为了保持良好的吸收效果，安装部位的静压不应超过15-20mVc。
标有尺寸，最大值。工作压力，最大。工作温度和制造商名称
