维度范围 | PN. | 温度范围 | 材料 |
---|---|---|---|
DN 50 - 100 |
16. | + 5°C至90ºC | 灰铁 |
成分 | 材料 |
---|---|
身体 | 灰铁 |
仪表室 | 塑料 |
支持别针 | 碳化物 |

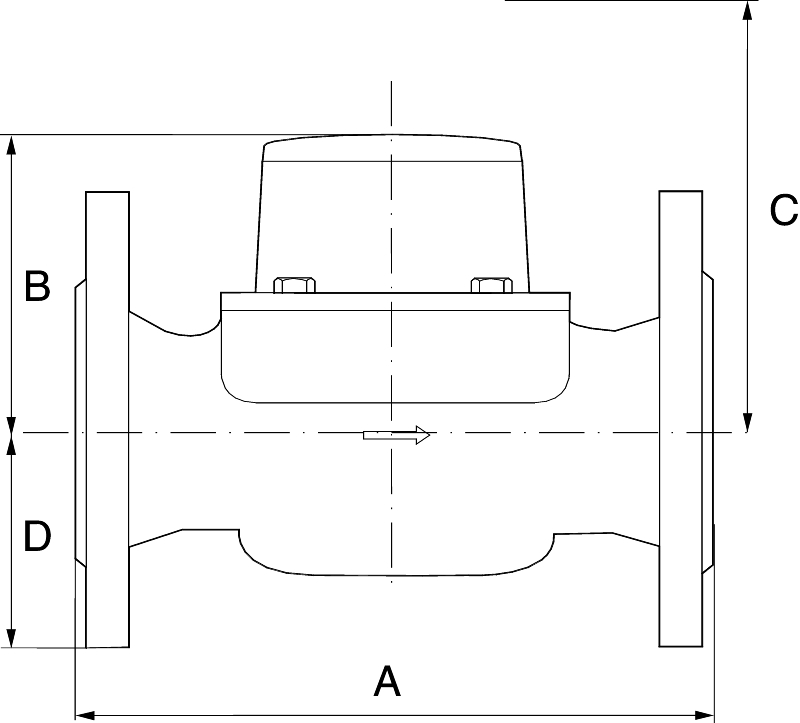

DN. | 50. | 65. | 80 | 100. | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
WP. | WS. | WP. | WS. | WP. | WS. | WP. | WS. | |||||||||||||
一种 | 200. | 270. | 200. | 300 | 225. | 300 | 250. | 360. | ||||||||||||
B. | 120. | 120. | 120. | 120. | 150. | 150. | 150. | 150. | ||||||||||||
C | 200. | 200. | 200. | 200. | 270. | 270. | 270. | 270. | ||||||||||||
D. | 73. | 73. | 85. | 85. | 95. | 95. | 105. | 105. | ||||||||||||
重量 | 7,8 | 9,6 | 10,1 | 12.12. | 14,2 | 16,3 | 18,2 | 20,2 | ||||||||||||
尺寸为mm,kg重量。WP和WS对应于Woltman仪表的构建长度。WS是标准长度为7170.选择与AT7169相同的长度。 |
水表是一种具有独特原理的涡轮机仪表,自由流动的球形涡轮机在水流中旋转,从而降低摩擦。其运动用磁耦合传输到计数器。
计数器是六位数,密封和360O.可转动以便能够在良好的位置旋转表盘。仪表是潜水的。
DN50-100:M中的消费显示3.。仪表还有三个指示灯,每个观察转弯显示1,10和100升。
仪表具有用于组合脉冲/ M母线传感器的HRI型和用于光学编码器的插座的插座。HRI-Sensor的脉冲类型是极性依赖性开路集电极,没有套接字,但是回流的补偿/指示,标准脉冲100L /脉冲。M-总线协议允许数据记录,例如。最大/最小值和每月值等。
DN. | 50. | 65. | 80 | 100. | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|
问:P.,连续流动(m3./H) | 25. | 25. |
60. | 60. | |||||||
问:一世,最小流量(m3./H) | 0,5 | 0,5 | 1,2 | 1,2 | |||||||
问:S.,过载流(m3./H) | 50. | 50. | 120. | 120. | |||||||
问:C,起始值(m3./H) | 0,08 | 0,08 | 0,15. | 0,15. | |||||||
问:P./ Q.一世,比例,水平蒙太奇 | 1/50 | 1/50 | 1/50 | 1/50 | |||||||
问:P./ Q.一世,比例,垂直蒙太奇 | 1/25 | 1/25 | 1/25 | 1/25 | |||||||

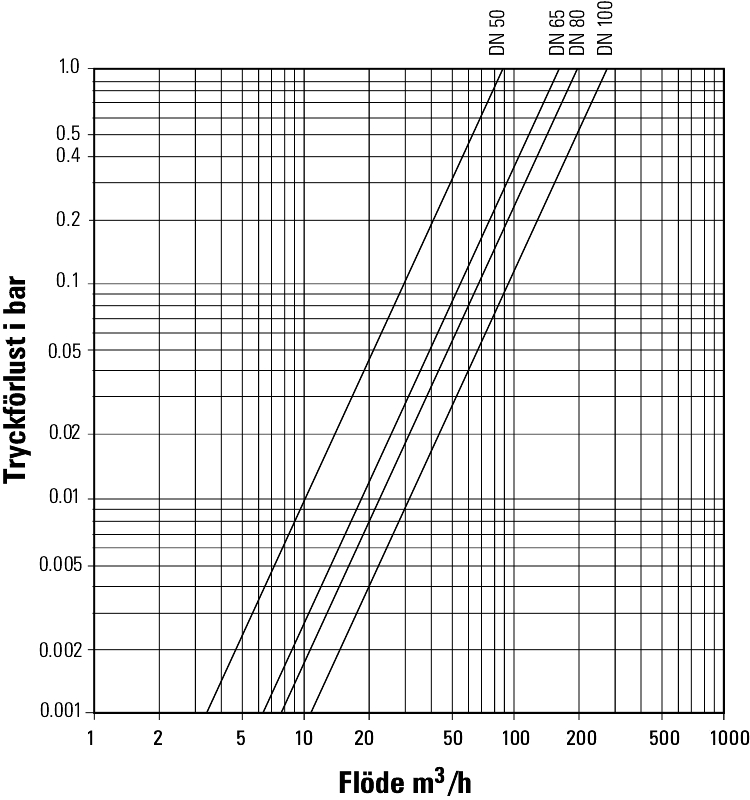

Q的压力损失P.(酒吧) | 0,08 | 0,02 | 0,08 | 0,04 | |||||||
问:P.,问:S.问:一世acc。到EN1434。 | |||||||||||
上述值(不包括开始流量和压力损失)显示了根据中标的计量性质。仪表的实际值超过指定的数据。 |
流量范围 | 最大允许的错误 |
问:P.- 问:S. | ±2% |
问:P.- 问:一世 | ±3% |
配件:

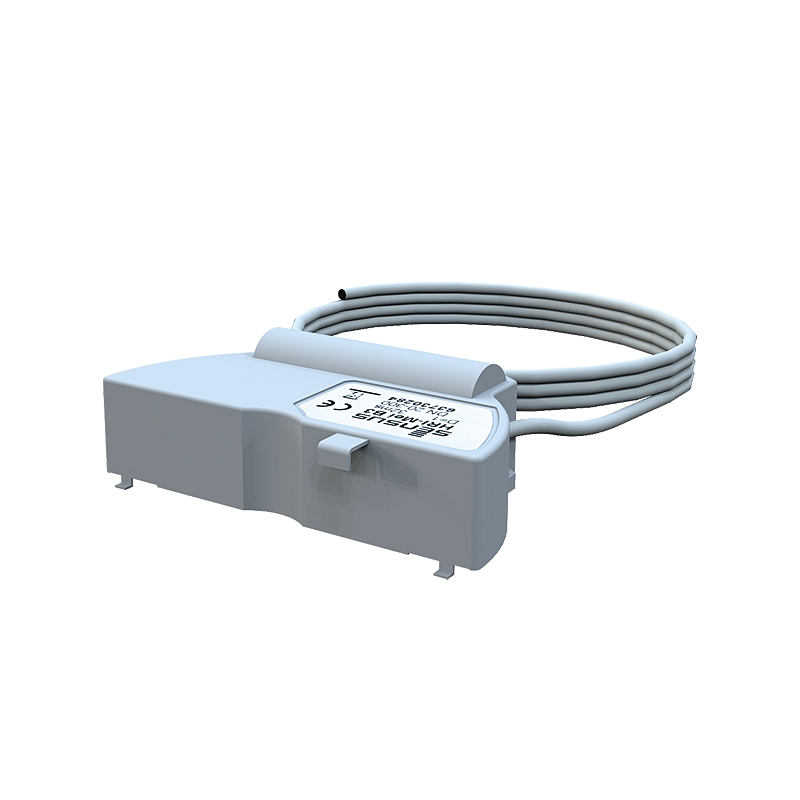

远程读数模块与脉冲/数据/ M-BUS / MINIBUS-SENSOR(AT7275MEI ......)相结合,可选择光学编码器(AT7275PDY)参见RESP。产品表。
仪表可以水平或垂直安装,但没有显示屏。仪表前方需要至少3×DN的直线。米后面没有必要直线。没有停止设备应放置在仪表附近。必须在安装仪表之前清洁系统。在调试期间,应避免主电源的压力冲击。

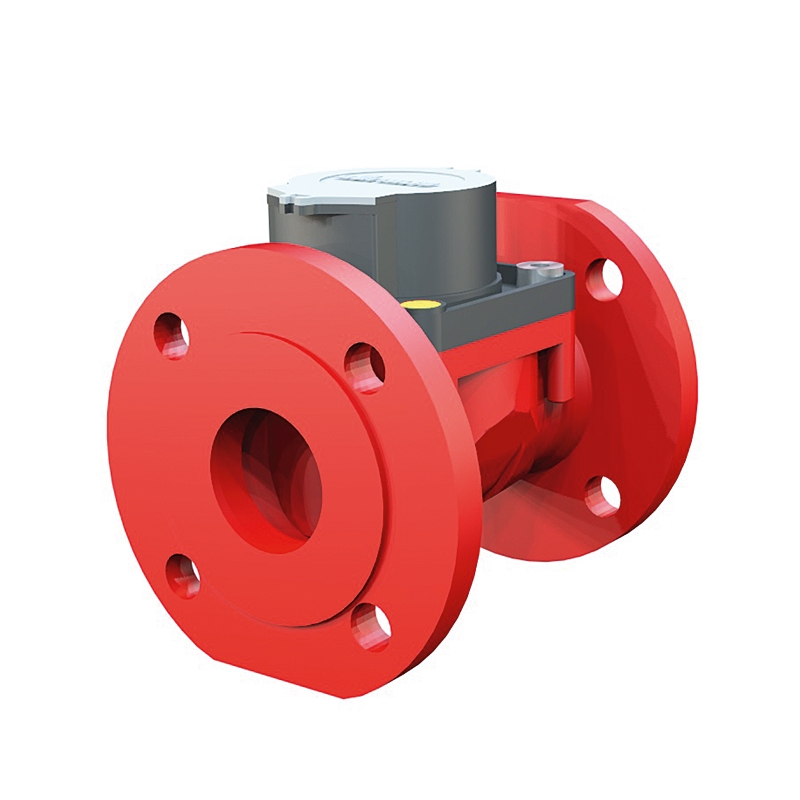

仪表用灰色塑料盖子是红色的。仪表显示用Q有QP.,制造年份,CE和生产号。
art.no. | 尺寸(DN) | 长度(mm) |
---|---|---|
在7170-50-200 | 50. | 200(前WP) |
7170-50-270(正常存储) | 50. | 270(前WS) |
在7170-65-200 | 65. | 200(前WP) |
7170-65-300(正常存储) | 65. | 300(前WS) |
在7170-80-225 | 80 | 225(前WP) |
在7170-80-300(正常存储) | 80 | 300(前WS) |
在7170-100-250 | 100. | 250(前WP) |
在7170-100-360(正常存储) | 100. | 360(前WS) |
对于DN 150,选择7169A150R100 |
