主要的事实
维度范围 |
PN |
温度范围 |
材料 |
G 3/4-G 2 |
16. |
+10ºC至+130ºC,短期150ºC |
黄铜 |
DN 20-40 |
|
|
|
范围
用于加热和冷却载体的体积测量,并记录消耗量。适用于能量测量的流量传感器(结合积分器AT 7274和温度传感器对AT 7276)。
程序文本
UGE.35流量计,管道安装数字显示,累计值
流量传感器具有7029的能量测量,内置脉冲传感器QN/ h,dn .....,法兰或螺纹,pn 16,1脉冲/ ....升。
质量保证
根据瑞典STAFS 2006:4的表现。
b类eg型批准ptb批准号22.16/95.07。
细节规格
1 |
身体 |
黄铜 |
炉子珐琅 |
2 |
插入 |
聚苯硫醚 |
|
3. |
叶轮 |
聚醚砜 |
|
4. |
层 |
硬金属/蓝宝石 |
|
5. |
法兰 |
钢 |
炉子珐琅 |

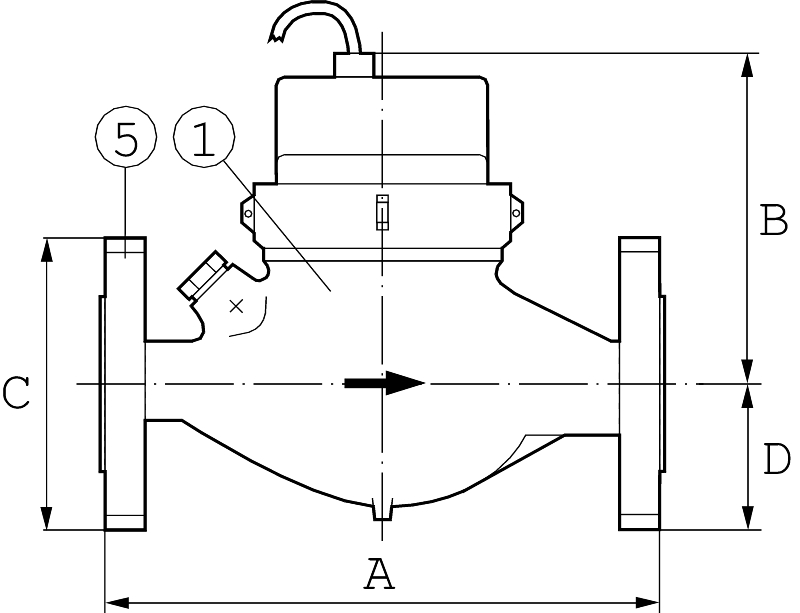

尺寸和重量
伸展连接 |
|
|
|
连接DN |
20. |
25. |
40 |
问:P. |
2,5 |
6. |
10. |
一种 |
190 |
260. |
300 |
B. |
111. |
128. |
129. |
C |
105 |
115. |
150. |
D. |
46. |
51. |
68. |
E. |
95. |
101 |
131. |
重量 |
3,5. |
4,8 |
8日0 |
测量以mm,重量在kg中。 |
|
|
|

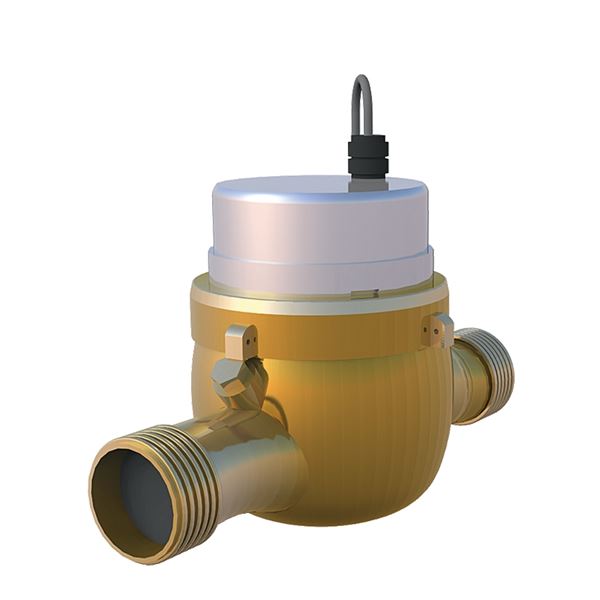

螺纹连接(型号G)
螺纹连接 |
|
|
|
|
连接DN |
20. |
20. |
25. |
40 |
问:P. |
1,5 |
2,5 |
6. |
10. |
一种 |
190 |
190 |
260. |
300 |
B. |
118. |
118. |
124. |
127. |
D. |
36. |
36. |
46. |
63. |
E. |
97. |
97. |
103 |
140. |
vikt. |
2,0. |
2,1 |
2,9. |
5,2 |
测量以mm,重量在kg中。 |
|
|
|
|

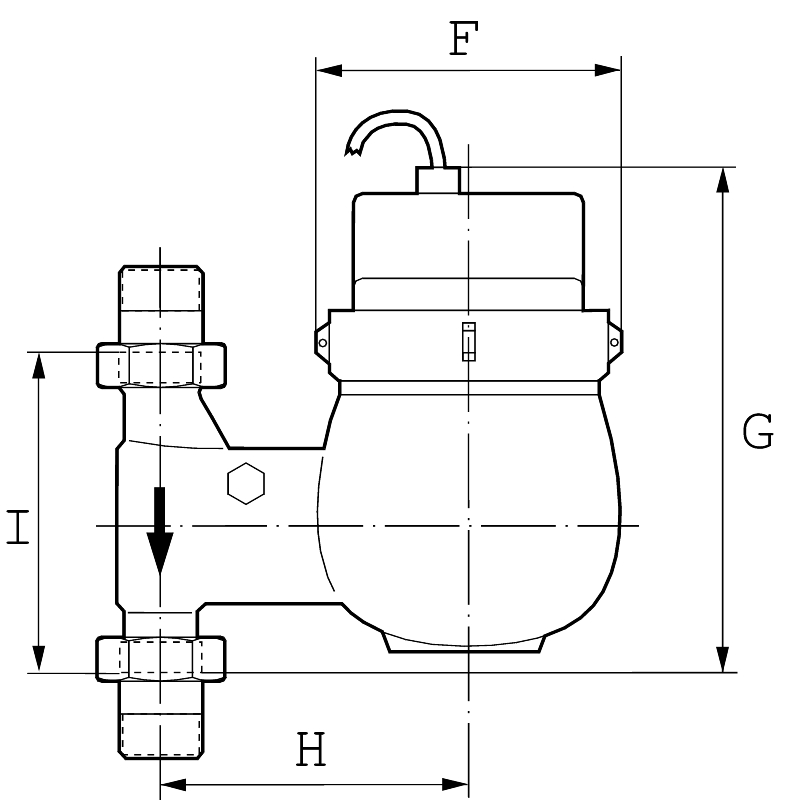

螺纹连接,立管(Modell GS)和挖掘性能(Modell GF)
螺纹连接,立管和尾管性能 |
|
|
|
|
连接DN |
20. |
20. |
25. |
40 |
问:P. |
1,5 |
2,5 |
6. |
10. |
F |
97. |
97. |
103 |
140. |
G |
155. |
155. |
170. |
190 |
H |
82. |
82. |
94. |
120. |
一世 |
105 |
105 |
150. |
200. |
重量 |
2,0. |
2,1 |
3,3 |
5,0. |
测量以mm,重量在kg中。 |
|
|
|
|
功能和设计
流量传感器是干式的,多芯片叶轮型。叶轮是介质中唯一可移动的部分,倒置换档完全干燥。柜台是滚动计数器。柜台是1升最低等级。整个M.3.被呈现的白色数字和红色的升。
脉冲感测是用内置簧片开关的内置脉冲传感器进行的。脉冲数可以订购为1,2,5,10(标准)或25升/脉冲。脉冲传感器通过2米连接电缆磁屏蔽并输送。仪表体在内部和外部炉子搪瓷。通过这种防止腐蚀和机械磨损。表盘设置有一个指示灯,用于测试台上的光学读数。
技术数据
连接DN |
20. |
20. |
25. |
40 |
名义流程Q.P.,m³/ h |
1,5 |
2,5 |
6,0. |
10. |
允许连续负荷,最大m³/h |
1,5 |
2,5 |
6,0. |
10. |
短期过载,qS.,m³/ h |
3. |
5. |
12. |
20. |
最小流量,q一世升/小时 |
30. |
50. |
120. |
200. |
Q的压力损失P., 酒吧 |
0,11. |
0,18 |
0,25 |
0,25 |
流量按压力损失1bar, m³/h |
4,7. |
6,0. |
12,5. |
20,5 |
最低级,升 |
1 |
1 |
1 |
1 |
数字滑轮数量 |
8. |
8. |
8. |
8. |
脉冲传感器
规范脉搏传感器 |
|
脉冲传感器 |
型簧片开关,固定安装 |
最大突破电流 |
0,1a |
最大电压 |
28 V. |
最大转移阻力 |
105欧姆 |
电缆长度 |
2米 |
浆纱
选择能够处理给定流的最小的仪表。不要超出维度,在边界情况下,选择两个选项中较小的。控制压力损失不要过大。“短期超负荷”被认为是每天少于1小时或每年最多200小时。
配件和变种
在7029中,凸缘和一个具有螺纹连接的变型(添加G到物品编号的末端),用于安装在标准建筑高度的控制台中。该仪表具有螺纹连接,也可以在标签和井下管道上提供(分别在文章编号中添加GS或GF,看看如何订购)。脉冲数可以订购为1升,每脉冲2,5升,10升(标准)或25升。
安装
流量传感器应使用拨号向上安装。在标准性能下,仪表应安装在水平管线中。立管和尾管性能(分别添加S或F)应安装在垂直管道上。对于测量仪表安装在较低温度上,即加热设施的回流管和用于回收和冷却设施的入口管。不需要在此仪表之前的直管。另一方面,滤波器应安装从仪表的流。在安装之前,系统应干净冲洗。应避免在系统中的延长压力潮时。
维护和备件
流量传感器根据Boverket的规定,经过重复控制(仪表修订),间隔为5年,经过认可的控制体将修改和控制仪表。在此修订期间,将更换佩戴的碎片。备件适用于单独的备件部分。
标记
仪表用灰色塑料盖子是红色的。仪表拨号标有制造商,QN- 高等仪表尺寸和最大温度。
如何订购
示例:7029g25-6p10 |
|
|
|
|
在7029 |
G |
25. |
-6 |
P10 |
货号 |
表现 |
DN. |
问:P. |
升/脉冲 |
|
- =法兰表现 |
20. |
1,5 |
1 |
|
G=线程性能(标准) |
|
2,5 |
10(标准) |
|
GS =线程立管性能 |
25. |
6. |
25. |
|
gf =线程管道性能 |
40 |
10. |
|
对于RSK号码,请参阅RSK寄存器。 |
|
|
|
|
