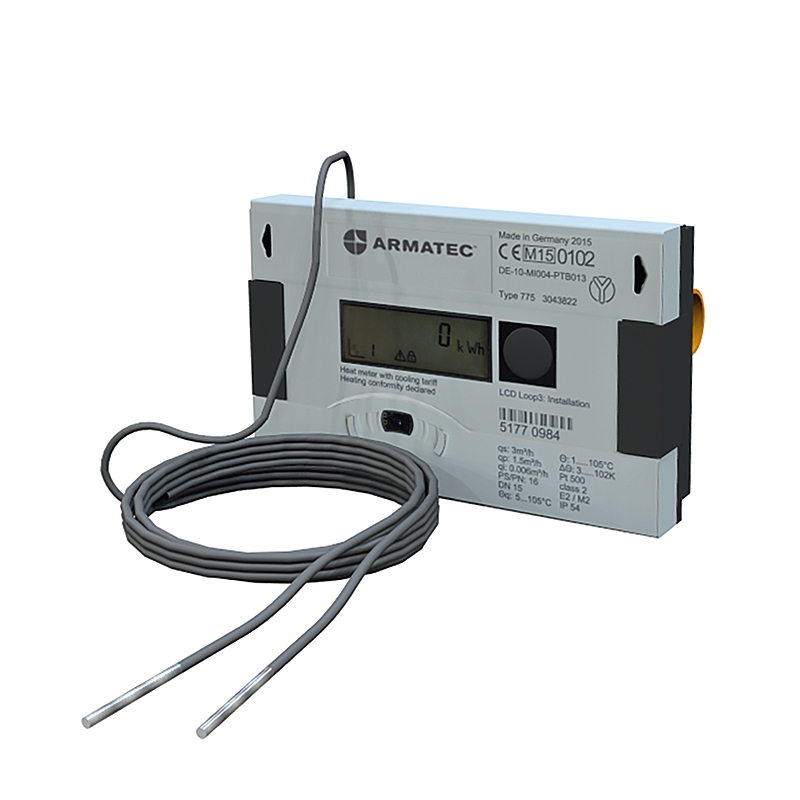

紧凑型加热表,处于7500F螺纹或法兰连接,配有配对PT500温度传感器,集成电器,带LCD显示器和超声波热仪。电线运行230Vac。用于测量热量或用水作为热载体的热量能量。不适用于乙二醇混合物或其他抗糖粉添加剂。仪表根据SS-EN1434满足需求。
维度范围 | DN 15-100. |
---|---|
PN. | 16/25 |
温度范围 | +5ºC至+105ºC |
材料 | 黄铜/铸铁 |
文章编号 | 描述 | 数量 |
---|---|---|
7500fg15-1 | DN15,QP = 1.5,长度110mm | |
在7500fg20-2,5-130 | DN20,QP = 2,5,长度为130mm | |
在7500fg25-6 | DN25,QP = 6,长度为260mm | |
在7500fg40-10 | DN40,QP = 10,长度300mm | |
在7500f20-2,5 | DN20 QP = 2,5,长度190mm | |
在7500f25-6 | DN25,QP = 6,长度为260mm | |
在7500f40-10 | DN40,QP = 10,长度300mm | |
在7299-15 | 配件,安装套件DN15 | |
在7299-20inst. | 配件,安装套件DN20 | |
7279-45 | 配件,Thermowell DN15-D25(DN25 2ST /米) | |
7279-52 | 配件,暖维尔DN40 2st /米) | |
7275新米 | 附件,M-Bus模块根据EN 13757 | |
7275新页 | 配件,脉冲模块 | |
在7275新 | 配件,moduel 4-20ma | |
在7500f-bat | 电池,重建电池电源 |
维度范围 | PN. | 温度范围 | 材料 |
---|---|---|---|
DN 15-100. | 16/25 | +5ºC至+105ºC | 黄铜/铸铁 |
符合SS-EN1434中等2的需求,以及根据SWEDAC 2006的性能:4-通过注册机构LEI认证,认证号LT-1621-MI004-PTB013。
CE标记
根据2004/22中旬/例如
组件 | 材料 | |
---|---|---|
1 | 仪表身体 | 黄铜/铸铁(DN50-100) |
- 连接(螺纹/法兰) | 黄铜/铸铁(DN50-100) | |
2 | 超声元件的膜 | 不锈钢1.4435. |
3. | O形圈 | EPDM 70岸A. |
4. | 积分保护 | 聚碳酸酯 |
5. | 温度感应器 | |
- 保护套筒 | 不锈钢1.4435. | |
- 连接电缆 | 硅酮 |
螺纹连接,永久流量QP 1,5至10 | |||||||||||||
永久流量Q.P.(M.3./H) | 1,5 | 2,5 | 6. | 10. | |||||||||
测量耦合后的连接 | DN 15. | DN 20. | DN 25. | DN 40. | |||||||||
建立长度 | 110. | 130. | 260. | 300 | |||||||||
重量 | 0,8 | 0,9. | 1,5 | 3,0. | |||||||||
仪表线* | G 3/4“ | G 1“ | g 1 1 /“ | G 2“ | |||||||||
测量以mm,重量为kg *)仪表的螺纹是仪表耦合后的连接大于连接的尺寸 |
在7500F时,是一个ultasonic热能表,用于测量加热和冷却设施中的热能,用水作为液体(不是乙二醇)。理想情况下,例如一个例子,区供暖和6个O.C / 12°C冷却系统。仪表由超声波类型的流量计组成,配对PT 500温度传感器和具有多功能LCD显示器的单独电子集成器,用于显示累积能量和体积。还有可能读取流量,效果,温度的瞬时值,返回和温度差,最大值和磁性值,以及具有错误指示的自检。
AT7500F具有超声型的流量计,无需可移动部件。这意味着它没有零件可以磨损,因为它没有任何磁性部件,而不是用高磁铁矿含量的水敏感。流量计是根据持续时间差异方法直接超声波类型,其中仪表管的每一端具有集成传感器和接收器。通过向下流接收器/传感器发送超声脉冲的UP流传感器开始每个测量周期(每秒一个)。SGNAL之间的时间间隔由流量计非常精确地计算。之后传感器改变功能。原始接收传感器现在变为发送传感器,并且超声信号沿相反方向发送。再次计算发送和接收信号之间的时间间隔。流动方向中的时间间隔比抵抗流程更快。通过比较这一时间差,超声波仪可以准确计算流量。 The flow value is integrated with with the temperature loss over the circuit and the so called s k K-factor, which is calculated and presented as energy amount on the display.
仪表作为带有电源供电操作的标准交付,但电池运行可选择。仪表应始终安装在较冷的管道中,换句话说,在加热系统中的返回管道和冷却系统上的输入管线。
仪表可以补充M-SUAR类型的遥控模块,脉冲或4-20 mA信号。
流量计 | DN. | 15. | 20. | 25. | 40 | 50. | 65. | 80 | 100. |
---|---|---|---|---|---|---|---|---|---|
标称流量,qP. | m³/ h. | 1,5 | 2,5 | 6. | 10. | 15. | 25. | 40 | 60. |
最大流量,qS. | m³/ h. | 3. | 5. | 12. | 20. | 30. | 50. | 80 | 120. |
最小流量,q一世 | m³/ h. | 0,006 | 0,010 | 0,024 | 0,04 | 0,06 | 0,1 | 0,16. | 0,24 |
开始流动 | L / H. | 2,5 | 4. | 7. | 20. | 40 | 50. | 80 | 120. |
过载流量 | m³/ h. | 4,6 | 6,7. | 18,4 | 24. | 36. | 60. | 90. | 132. |
Q的压力损失P. | 曼巴里 | 75. | 100. | 128. | 140. | 140. | 75. | 80 | 75. |
动态测量区域(QP / QI) | 250:1 | 250:1 | 250:1 | 250:1 | 250:1 | 250:1 | 250:1 | 250:1 |
压力和温度 | |
压力 | Max 16 Bar,Max 25 Bar Flanged版本 |
温度范围 | + 5°C至+ 105°C |
测量周期(以秒为单位) | |
体积 | |
有线运作 | 1/8秒 |
电池 | 1秒 |
温度 | |
有线运作 | 2秒 |
电池 | 16秒 |
能量,效果 | 2秒 |
液晶 | 2秒 |
测量特性 | |
正常流量Q.P.- 最小流量Q一世 | 250:1(所有型号) |
最大流量Q.S.- 正常流量QP. | 2:1(所有型号) |
温度范围介质 | + 5 - + 105°C |
准确性 | 第2级根据EN 1434-1(所有型号) |
积分商 | |
温度范围,T | 1- +180°C |
温差范围,ΔT | 3-177 K. |
电磁环境类 | e 1级 |
机械环境类 | 班级M 1 |
周围温度 | 5-55°C. |
贮存温度 | -25 - 70°C |
保护类 | IP 54(仅流量传感器IP 68) |
展示 | LC-DISPLANY,8个数字显示,具有替代符号 |
衡量消耗能量单位 | kwh / mwh. |
温度感应器 | PT 500,双线连接 |
能源消耗 | 230 Vac作为选项3,6 VDC锂电池。 |
远程阅读的通信端口 | 2圣 |
数据端口 | - 光学(根据EN 61107, |
根据EN 60870-5的数据协议) | |
积分器和流量表之间的电缆长度 | 1,5米(DN15-20)3M(DN25-100) |
测量(BXHXD) | 100x90x54 mm |
温度传感器,配对 | |
电阻元素 | Platina PT 500根据DIN EN 60751 |
温度范围 | -20- +150°C |
插入长度/直径,标准 | |
螺纹仪表DN 15 - DN 40 | DN 15-25 45 mm / 5,2 mm,2米 |
法兰仪表DN 20-40 | DN 20-25 45 mm / 5,2 mm |
法兰仪表DN 50-100 | DN 50-100 45 mm / 5,2 mm |
PTB批准 | K 7.2 |
显示在8图LCD上显示的ComSumption寄存器,其中显示了能量,效果,音量,体积流量,温度入口和返回的值,拆分T和最终错误代码。
当光接口或通过M-BUS时,可能的设置和更改是可能的。
能量计具有LCD显示器,具有8个数字,用于主值和6个不同的菜单。通过一个简单的按钮,按下上升键(黑色按钮),您将在菜单组中的不同测量值之间移动。要在6个不同的菜单组之间循环浏览,请将上升键(黑色按钮)按住3-4秒。
显示的六种不同菜单如下所示:
1:主菜单
- 积累的消费(能量量)
- 瞬时值(耗力,流量,温度,三角形T)
2:阅读菜单
- 特定日期的消费价值
3:信息菜单
- 软件版本
- 当前日期和时间
- 下一个目标日
- 关税价值的设置
- 加热和冷却测量条件之间的断点设置
- 调整的M-Bus地址
4:脉冲值
- 脉冲输入1和2(脉冲编号)
- 脉冲输出1和2(脉冲编号)
5:关税菜单
6:月份菜单
- 每月消费价值
7.冷却寄存器

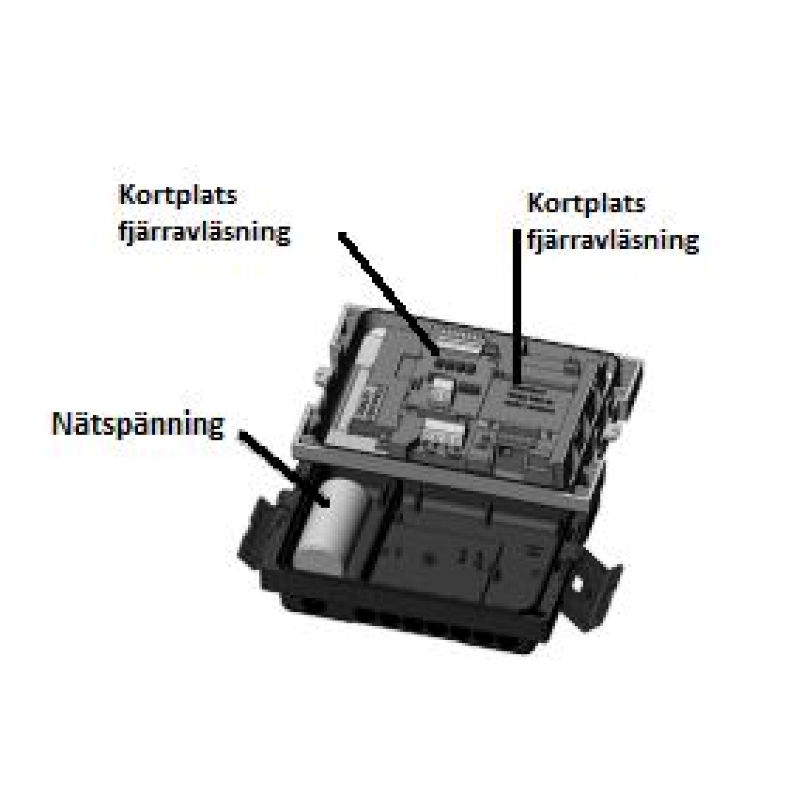

用于远程读取测量值和与DUC /上级控制系统的连接等。能量计有几个插件模块。积分器提供两个卡槽,用于远程读取模块。2 M-Bus卡,2个脉冲卡或1 M-Bus卡和1个脉冲卡可以同时安装。对于模拟远程读数,只能使用一张卡。
可以轻松安装以下模块而不会损坏验证密封:
M-Bus模块根据EN 13757,72750米
通过仪表效果,流量,温度等的M-SUAR进行远程读取它是使用M-BUS主站或电平转换器(300或2400波特)的主要或辅助地址所做的。当新安装时,主地址设置为端口1(右侧插槽)中的“000”和端口2(左侧插槽)中的序列号中的最后两位数字。这可以改为从“001”到“250”的地址。辅助地址表示8个数字序列号中的仪表的制造号码。这两个地址都可以在仪表或通过M-Buss循环和服务软件Izar Mobile中编程。
如果在7500F重建为电池操作,则会重新调整它以设置M-Bus以每小时一次读取仪表。
模拟模块,7275新 - 一个
通过使用两个可编程无源输出的Analod 4-20mA信号进行远程读取,用于频繁测量读数。
远程读数输出/脉冲输入7275新页
用于通过仪表音量和/或热量的脉冲进行远程读数。该仪表有两个开放式收集器连接,用于计数外部计数器或上级系统中的脉冲。通过递送,加热表配置有2个输出。
光接口
光学数据端口也可用作标准,可用于通过PC和服务软件(例如izarset)读取或参数化仪表。
规格脉冲输出 | |
脉冲长度 | 大约125毫秒+/- 10% |
最大电压 | 3-30 V DC. |
最大潮流 | 0,02 A. |
标称大小Q.P. | 脉冲值 | 脉冲值 |
(M.3./H) | 活力 | 体积 |
1.5至10 | 1 kWh(0,001米) | 10升(0,010m³) |
15到60 | 1 kWh(0,001米) | 100升(0,100m³) |
配件 | 订单号 |
---|---|
联轴器(每米2米) 对于G 3/4(也是下面安装套件的一部分) - G 2 |
7056A15,7056-20 / -25 / -40 x 2 st. |
不锈钢热井G 1/2 | |
45毫米(也是下面安装套件的一部分) | 7279-45(第1dn15-20,第2dn25) |
52毫米 | 在7279-52(第2DN40) |
85毫米 | 在7279-85(第2DN50-100) |
球阀与内线。27,5或者45 mm温度传感器 | SE在7278 |
镀镍黄铜。g 1/2-g 1 | |
用于QP 1,5(DN 15)的安装套件。包含: | 在7299-15 |
- 2 G 3/4米联轴器与垫圈 | |
- 1热井(45毫米) | |
- 1 110 mm spud | |
用于QP 2,5(DN 20)的安装套件。包含: | 在7299-20inst. |
- 2 G 1米联轴器带垫圈 | |
- 1热井(45毫米) | |
- 1 130 mm spud | |
过渡片 | 在7055R20-25 |
从110 mm g 3/4获得130 mm g 1构建长度 | |
远程阅读模块 | |
M-Bus模块对于根据界面的远程读数EN 13757-3 | 7275新米 |
脉冲模块通过开放收集器脉冲进行远程读数 | 7275新页 |
模拟信号通过模拟信号通信4-20 mA | 在7275新 |
备件 | |
温度感应器配对PT 500,电缆长度2米。长度45毫米 | 在7276-45pt500 |
电池用于电池供电单元的3,6伏电池 | 在7500f-bat |
选项 | ||
---|---|---|
紧凑型仪表 | ||
- 在法兰表演*) | 在7500f ... | |
*)查看如何订购 |
Erduring仪表安装应考虑到测量是正确的造成造成的,并且它是服务和读取友好的。流量计应安装在具有较低温度的管道中,即用于在返回管中的加热系统以及入口管中的冷却系统。如果仪表安装在错误的管道线上,则仪表不再批准,测量值不值得信赖,错误或它们可能会缺失。在安装错误的管道期间,将显示错误代码“E3”。在暖管线中安装的一些配置调整无法完成,必须订购新仪表。
流量计可以水平和垂直安装。在仪表之前或之后的直线是没有必要的,但建议在仪表之前平静的直线直线,以获得良好且稳定的流动型材。流量计应放在低点上,以防止空气在系统中的影响。流量计的放置也应该不直接在通风口或泵之前直接。建议在仪表前后安装关闭阀,以方便仪表可能更换。建议仪表水平安装,仪表管倾斜45°侧面。
笔记!带螺纹连接的仪表仅适用于具有所需水表联轴器和纤维垫圈的平封,例如,用于平面密封件。在7056中,不能使用螺纹接头,作为示例,亚麻或相应的密封。
通过媒体温度超过90O.C,或通过携带高周边温度(超过55次)O.c)电子部件(集成器)应安装在室温的环境中。积分器和流量传感器之间的标准性能具有1.5米。由于积分器和流量传感器被校准并被认证为单位,因此无法切割或拼接。如果切割电缆,则紧凑型仪表将无法工作,需要通过新的紧凑型仪表更换。积分器准备用于壁挂安装。
热电偶套用于安装在G 1/2管套中,使用优点:用于工作保护,便于更换温度传感器,而无需排出系统。在DN15和DN20中,一个温度传感器已经预先安装在流量传感器中。
用双线连接的温度传感器连接。
传感器分别用蓝色和红色标记标记,分别用于安装在冷和热流线中。传感器/热井的尖端应放置在流动的中间。
有关详细信息,请参阅安装部分。
该仪表具有NOWA兼容验证,可在到期时间后修订认可的COTROL身体或实验室。
仪表中的可更换单元是远程读取模块和温度传感器。
法兰性能,有线运行,在较冷的管道上安装 | ||||||||
at-no. | QP. | 长度 (毫米) |
DN. | 评论 | ||||
---|---|---|---|---|---|---|---|---|
7500fg15-1 | 1,5 | 110. | 15. | |||||
7500fg20-2,5-130 | 2,5 | 130. | 20. | |||||
7500fg25-6 | 6. | 260. | 25. | |||||
7500fg40-10. | 10. | 300 | 40 | |||||
法兰性能,有线运行,在较冷的管道上安装 | ||||||||
at-no. | QP. | 长度 (毫米) |
DN. | 评论 | ||||
---|---|---|---|---|---|---|---|---|
7500fg15-1 | 1,5 | 110. | 15. | |||||
7500fg20-2,5-130 | 2,5 | 130. | 20. | |||||
7500fg25-6 | 6. | 260. | 25. | |||||
7500fg40-10. | 10. | 300 | 40 | |||||
在号码 | desciroption. |
---|---|
7299-15INST. | 安装套件到DN15:QP 1,5 |
7299-20inst. | 安装套件到DN20:QP 2,5 |
7299-25INST. | 安装套件到DN25:QP 6 |
7299-40inst. | 安装套件到DN40:QP 10 |
7056A15 | 耦合DN15(也是安装发行的部分) |
7056-20. | 耦合DN20(也是安装SKIT的一部分) |
7056-25 | 耦合DN25. |
7056-40. | 耦合DN40. |
7279-45 | Thermowell用于螺纹和法兰米DN15-25(也是安装套件的一部分) |
DN15-20需要1 Thermowell和DN25需要2个热电偶套管 | |
7279-52 | Thermowell用于螺纹和法兰米DN 40 |
到DN40 2需要热电偶 | |
7279-85. | Thermowell用于螺纹和法兰米DN 50-100 |
到DN50-100 2需要热电偶猫头鹰 |
at-no. | 描述 |
---|---|
72750米 | M-Bus模块 |
7275新页 | 脉冲模块 |
7275新 - A. | 模拟模块 |
