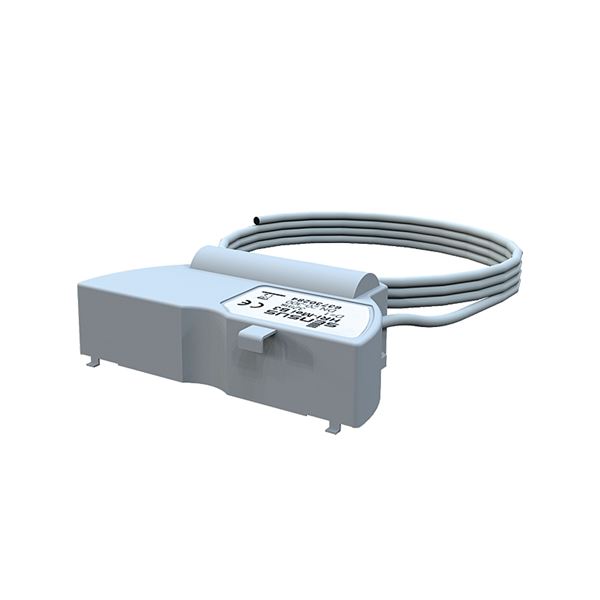

HRI MEI是用于远程读取和从水表到数据中心的测量值的电感传感器,以测量收集,传感器与7110 / 7110A(冷水)和7170(温水)的Armatec涡轮传感器Meinstream兼容。传感器安装在仪表显示面板的顶部。
HRI MEI有2种不同的版本:
CE标记
该产品根据EEC指令98/34,欧洲标准EN61000-6-1对电磁兼容性进行了要求
HRI传感器电感读取位于水表显示板上的玻璃下方的金属指示器上的旋转次数。
该传感器具有内置电池,可操作长达12年。在电源故障(例如,对M-Bus循环的干扰)的情况下,维护测量值和设置。在电源故障的情况下,数据传感器(7275Mei-B1 -....)将继续注册值。
数据传感器标有制造号码,其对应于次级印刷品。为了交付,默认情况下,主打印设置为000。
电缆长度: | 3米(不适用于无线电扫描仪) |
保护: | IP 68(密封) |
储存温度: | -20°C至+ 65°C |
环境温度: | -10°C至+ 65°C |
电池: | 锂。寿命长度11 +1År(股票拒绝)连接到M母线循环时,可以扩展寿命长度。 |
数据界面 | ||
类型: | 米巴士和迷你公共汽车 | |
速度: | 自动识别,300/2400波特 | |
协议: | 根据IEC 870 / EN 1434-3 | |
数据: | 测量,仪表号,回流*, 每月计量*和MIN-MAX FLOW * |
|
Max Cable Lenght: | 符合M-Bus规范 | |
*传感器可以编程为传输这些值 |
脉冲输出(I1,I2)ENI。ISO / TC 30 / SC 7 / WG 8 | ||
类型: | 开放电极,晶体管继电器(潜在依赖)* | |
输入电压: | 最大48V DC. | |
输入电流: | 最多20马 | |
长度: | 32,128或500ms(用500ms作为标准脉冲长度提供) | |
*为了获得无潜能的脉冲,必须在脉冲传感器后安装7281-2PCD。*要获得不同的脉冲长度超过500毫秒,请在订购时澄清此功能 |
||
脉冲值(升/脉冲) | 10. | 50. |
100. | 250. | 500. | |||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
长度(ms) | 32. | 128. | 500. | 32. | 128. | 500. | 32. | 128. | 500. | 32. | 128. | 500. | 32. | 128. | 500. | |||||||||||||||
DN 40. | X | X | - | X | X | X | X | X | X | X | X | X | X | X | X | |||||||||||||||
DN 50. | X | X | - | X | X | X | X | X | X | X | X | X | X | X | X | |||||||||||||||
DN 65. | X | X | - | X | X | X | X | X | X | X | X | X | X | X | X | |||||||||||||||
DN 80. | X | - | - | X | X | X | X | X | X | X | X | X | X | X | X | |||||||||||||||
DN 100. | X | - | - | X | X | X | X | X | X | X | X | X | X | X | X | |||||||||||||||
DN 125. | X | - | - | X | X | X | X | X | X | X | X | X | X | X | X | |||||||||||||||
DN 150. | - | - | - | - | - | - | X | X | - | X | X | X | X | X | X | |||||||||||||||
DN 40-100可以在7275-PDY1上提供Opto-OD传感器,每个脉冲1升1升。7275-WE77-230V或7275-WE77的放大器是放大换能器的输出所必需的。 |
- 为HRI准备的传感器有一个配有金属板的指示灯。在安装传感器之前,必须移除传感器下侧的运输箔。
- HRI单元的组装完成,无需在规格上打破任何密封件,这可以直接在仪表安装时直接完成,然后在仪表已经安装时。当改装时,应编程传感器,以便其计算器符合仪表。
- 通过卸下规格侧面标记的OD,将标有OD的蓝色门安装在计数器上,将计数器逆时针转动,将模块固定到凹槽中并顺时针转动工作

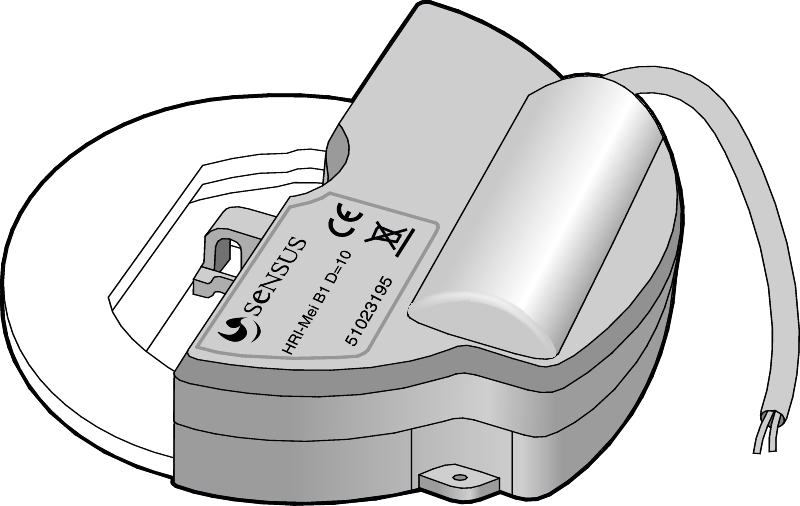

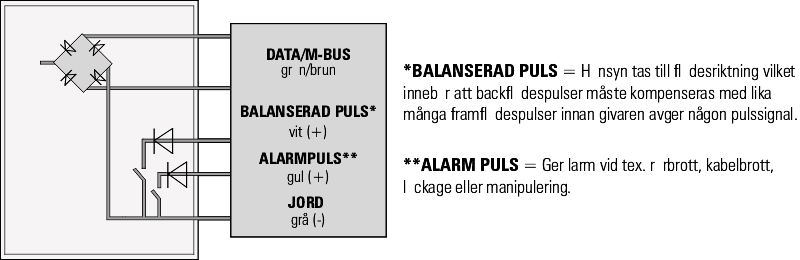

- 根据以下接线图选择信号线,具体取决于使用脉冲或M母线/迷你总线。通常,使用以下内容:脉冲:白色(+)和灰色( - )。M母线:绿色和棕色(也看到分开操作说明)。
类型 | art.no. | 维度(DN) |
---|---|---|
脉冲/数据/ M-BUS / MINI-BUS | 7275Mei-B1D100K1 | 40-125 |
7275MEI-B1D1000K2 | 150. | |
对于DN 200,选择7109-200,其中相关捐助者 | ||
无线电探测侦察员 | 请参阅7087的产品表 | |
光学传感器OD | 7275PDY1,7275-We77的放大器 | 50 -100 |
