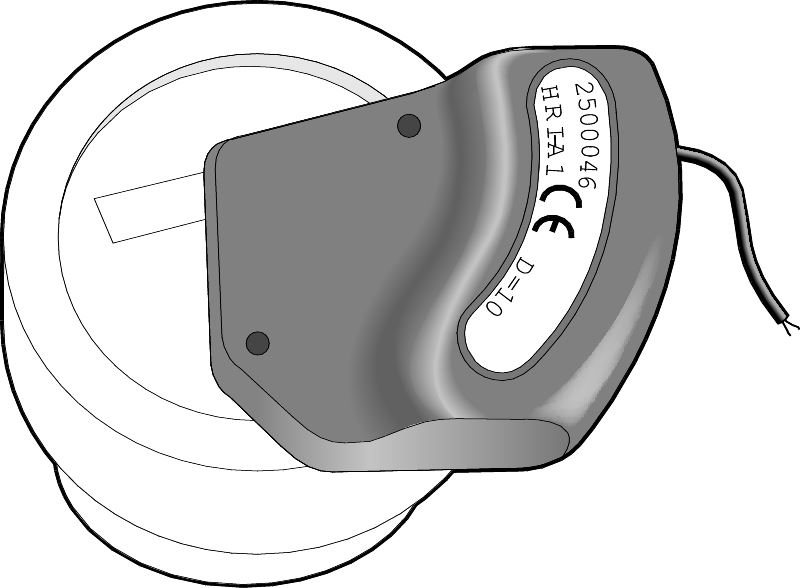

7275Hri.

脉冲/数据传感器(M-Bus/MiniBus

产品信息

应用范围

HRI是一款感应式通用传感器,通过M-bus、脉冲或射频从水表远程读取/传输测量值到数据中心或测量系统。该传感器兼容Armatecs活塞测量室设计型号AT 7420, 7430, 7050。该装置安装在仪表显示板的顶部。

HRI有3个版本:

  • HRI数据传感器是一种带有数据接口的电子寄存器,支持M-bus和便携式Mini-bus设备,例如用于读取井表(也参见AT 7086)。该传感器还具有可编程的开放收集器脉冲,在交付时设置为每脉冲1升。
  • HRI脉搏传感器具有可靠的高频脉冲输出开路集电极/晶体管继电器。没有漂移由于电报。屏蔽外部磁场。Compenses /指示流向。脉冲是极性相关的,这意味着连接线必须分别连接到正极和负极。
  • HRI Radio Scanner.无线电系统,型号为scout。请参阅7087的产品表。

质量保证

CE标记
本产品按EEC指令98/34、欧洲标准EN61000-6-1电磁兼容要求制造。

功能和设计

HRI器件电感地读取金属指示器上的旋转次数,位于水表显示板上的玻璃下方。旋转次数和读指针之间的关系等于D. D =每个脉冲的升数,并且存在于不同的脉冲数,例如1,10和100中。

HRI-ION有一个内置锂电池,可操作超过10年。在电源故障(例如M-BUS循环上的干扰)的情况下,维护测量值和设置。在电源故障的情况下,数据总线(M-Bus / Mini-Bus)将继​​续注册值。

技术数据

电缆长度: 150万(不适用于无线电探测器)
保护: IP 68(密封)
存储温度: -20°C至+65°C
环境温度: -10°C至+65°C
电池: 锂。终身10 +1年(持股)

数据输出,m总线和mini总线

数据界面
类型: M-bus och小公共汽车
速度: 自动识别,300/2400波特率
协议: ACOOSING到IEC 870 / EN 1434-3
数据: 测量和测量数(12个数字为标准)
最大电缆长度: 根据M-bus规范

断电,数据传感器

测量读数和设置保持在数据接收器的任何外部电源故障(例如m总线环路故障)。在停电期间,hri单元将继续记录值。

脉冲输出

脉冲输出(I1, I2)。Iso / tc 30/ sc 7/ wg 8
脉冲类型: 开放电极,晶体管继电器(潜在依赖)*
输入电压: 马克斯24 V
输入电流: 马克斯20马
输入功率: 马克斯0,48
内部阻力: 100欧姆
Max。输出频率: 5赫兹;124ms脉冲宽度
内存/存储: 高达1 000 000个反向脉冲
*为了获得潜在的脉冲,必须在脉冲传感器之后安装7281-2PCD

配件和选项

电缆耦合,AT 7299IP68KAB:
作为附件,有一个防护等级为IP68的电缆连接,当您需要将电缆连接到充水井。

HRI脉冲编码器
- 输出脉冲(在传感器上指示d ..)可脉冲率:1,10,100,1000升,每个脉冲可用。脉冲率永久地从工厂编程。具有脉冲率10的传感器是最常见的。
- 根据应用,可以在不同的型号中获得HRI脉冲编码器,但通常使用A4。该函数在下图中示出。

传感器数据

HRI数据传感器
数据编辑器具有读取测量数据和后续配置的接口。它还可以作为编码器,具有重新编程脉冲计数和抄表的能力。编程使用基于pc的服务软件MiniCom完成,例如通过m总线环路和电平转换器。7530 mr003usb。

可编程设置是:

  • 性能B4
  • 脉冲重复频率(D)
  • 仪表,12个数字
  • 计数启动值(安装了HRI设备时)

M-bus显示在标准版本度量与8位彩色显示。

安装

该仪表必须为HRI准备和一个配备有金属板的指示器。
在安装传感器之前,必须移除传感器下侧的运输箔。

HRI单元的组装在没有需要在传感器上打破任何密封件,并且当仪表安装或之后已经安装时,可以直接完成。
hri单元用提供的螺钉拧入在准备的附着点的遮光玻璃上的玻璃上。另外,所提供的附件用于铜/玻璃外壳的传感器计数器。

在仪表显示板上安装了适合更换的保护罩。

脉冲编码器连接电缆可以延伸到50米,而数据布线电缆可以根据M-Bus标准扩展。建议室外接线瞬态伏保护。

HRI-Unit配备四线连接电缆,如下:M-Bus,绿色和棕色电缆。脉冲,白色(+)和棕色( - )电缆。

脉冲输出类型

电缆 HRI脉冲输出(A..) /数据传感器(B..)
A4 / B4(标准) A2和B2 A3 / B3
数据(绿色) M-BUS *和迷你巴士 M-BUS *和迷你巴士 M-BUS *和迷你巴士
l1(白色) 平衡脉冲* * 向前流脉冲 - /回流脉冲
l2(黄色)

操作/错误
常闭

回流脉冲 流方向
*)外部电源可通过数据线提供:推荐24v DC (abs. max . 50v DC)。
**)平衡脉冲:回流必须由相同的正向流量补偿,然后更多脉冲被取出。这意味着在此期间没有输出脉冲输出,即使传感器计数向前。

标记

hri传感器总是标有制造商的号码,这对于数据调谐器来说对应于二次打印。默认情况下,数据调谐器被标记为B4。编码器默认标记为A4-D ...., D后面的数字表示每脉冲的脉冲重量,单位是升。

如何订购

hri-a4-d10 Exampel: 7275
7275Hri. a4 d10

Fig.没有。

传感器类型 D =脉冲数量(升/脉冲)
A4 =脉冲编码器 每个脉冲1/10/100/1000升。

B4-D1=Datagivare (M-bus/Mini-bus,以及可编程脉冲)

(数据传感器默认设置为1litrper脉冲,D1)
