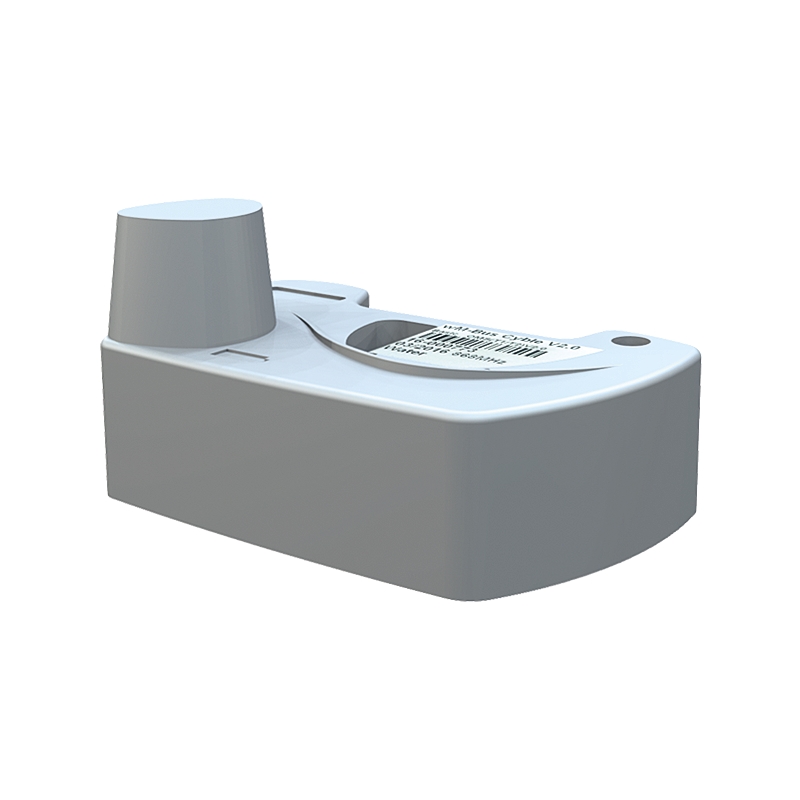

Cyble是一款感应式通用传感器,通过M-bus、脉冲或无线M-bus从水表远程读取/传输测量值到数据中心或测量系统。该传感器兼容Armatecs机械仪表,如活塞式仪表Aquadis AT 7420B/AT 7430B,单喷射仪表AT 7051,公寓仪表AT 7080B, AT 7085B和散装仪表AT 7110B。
Cyble传感器是一种具有数据接口的电子寄存器,根据型号不同,它支持M-bus、脉冲M-bus或无线M-bus (wM-Bus)。
Cyble M-Bus通信模块发送以下数据;时间和日期,主要和次要地址,音量,回流和报警篡改和低电池水平。
Cyble无线通信模块带有电子寄存器,通过wM-Bus (T1模式)发送频率为868mhz的OMS。数据,有以下数据;时间和日期,主要和次要地址,音量,回流和报警篡改和低电池水平。
阴部脉冲传感器具有可靠的低频脉冲输出,开路式集电极。屏蔽外部磁场。Compenses /指示流向。脉冲是极性无关的。
ce标志
该产品根据EEC指令98/34,欧洲标准EN61000-6-1,en 50081-1,en 50081-2,en 50082-1,en 50082-2的电磁兼容性要求制造。
Cyble装置感应读取位于水表显示板玻璃下的金属指示器上的旋转数。这些模块是预先编程的k因子,当与高频(HF)信号相乘时,可以传输更大的脉冲权重。高频信号等于每旋转一个脉冲。旋转次数与读数指针的关系为K,其中LF = HF x K.不同米的KLF如下表。
Cyble模块有一个内置的锂电池,可以使用12年。在断电情况下(例如M-Bus环路上的干扰),测量值和设置保持不变。M-Bus模块在断电情况下会继续寄存器值。
电缆长度: | 5m(不适用于无线模块) |
保护: | IP 68(密封) |
存储温度: | -20°C至+ 55°C |
环境温度: | -10°C to +55° |
电池: | 锂。终身12年(脉冲),15年(M-Bus) |
数据接口 | |
类型: | M-bus(1个负载单元= 1,5 mA) |
速度: | 自动识别,300/2400波特率 |
协议: | 符合IEC 870 / EN 13757 |
数据: | 尺寸及尺寸编号(标准18号) |
最大电缆长度: | 根据M-bus规范 |
脉冲输出(I1, I2)。Iso / tc 30/ sc 7/ wg 8 | ||
脉冲类型: | 开放收集器,(非潜在依赖) | |
电力供应 | 直流 | |
输入电压: | 马克斯24 V | |
输入电流: | max 100毫安 | |
输入功率: | 马克斯30 V | |
最大功率 | 1 W | |
脉冲持续时间 | K1 65 ms | |
Cyble脉冲编码器
-输出脉冲(在传感器指示KLF)是可用的脉冲率:1,10,100,1000升每脉冲。脉冲频率是工厂永久设定的。脉冲频率为10的传感器是最常用的。
M-Bus传感器
在标准版;m总线电报的电度表用8位数字表示(升分辨率)
为Cyble单位准备的仪表有一个配备有金属板的指示器。
Cyble单元的组装无需打破传感器上的任何密封,这可以在仪表安装时直接完成,也可以在仪表已经安装时完成。
Cyble-unit被拧入到位,与供应的螺丝,在表盘上准备的附着点。
脉冲编码器连接电缆可以扩展到50m,而M-Bus接线电缆可以按照M-Bus标准进行扩展。室外布线建议采用瞬态电压保护。
网元单元配有双线连接电缆。电缆颜色是白色和棕色。
cyble传感器总是标有制造商的编号,因为M-Bus模块对应于辅助地址。Cyble脉冲编码器默认用K和lf数字标记。
考试:7275cy-m | ||
在7275 cy | - m | M=有线M- bus符合en13757 |
---|---|---|
Fig.没有。 |
传感器类型 | |
KLF =脉冲编码器 | 每脉冲1 /10 /100 /1000升。 | |
M = M-bus |
M =有线M-bus, wM =无线M-bus |
