应用范围

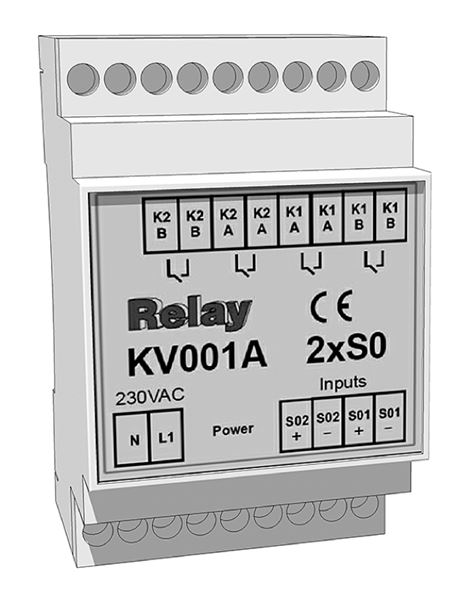

AT 7281-2PCD根据DIN 43864将两个脉冲信号(S0型)转换为简单的无电位触点。该转换器还可以用于分割不同的脉冲信号，如S0脉冲，簧片起搏器或开路集电极脉冲，因为有两个脉冲，因为有两个脉冲输出的两个输入通道。这允许两个读取器(脉冲计数器，DUC)记录来自信号的脉冲，例如能源供应商和不动产系统。
技术信息
| 电源: |
|
电源电压交流/频率: |
210 . .250 VAC~ / 50 Hz ..60赫兹 |
| 电流: |
max。马50 |
| 电源电压: |
N, L1 |
| 内部融合: |
T 0, 1 |
| 操作了: |
绿色 |
|
|
| 温度: |
|
| 工作温度: |
0 . . 50°C |
| 存储温度: |
-10 . . 70°C |
|
|
| 脉冲输入: |
|
| S0 acc。对DIN43864 |
|
| 测量电压: |
18 . . 27伏直流 |
| 电压限制: |
类型。20马 |
|
|
| 脉冲输出: |
|
| OptoMOS©继电器 |
2乘2 |
| 最大电压: |
42伏直流 |
| 最大电流: |
80毫安 |
| Max。R在(关闭) |
16Ω |
|
|
| 包层: |
|
大小(毫米): |
BxLxH = 53 x91x58 |
| 防护等级: |
IP20 |
| 材料/颜色: |
Abs / ral 7035 |
| 蒙太奇 |
导轨TS35 |
安装
| 终端: |
功能: |
| N, L1 |
网络电压 |
| S01 + S01 - |
信号输入1 |
| S02 + S02 - |
信号2输入 |
| K1A K1A |
信号1输出A |
| K1B K1B |
输出B |
| K2A K2A |
信号2输出A |
| K2B K2B |
信号2输出B |
