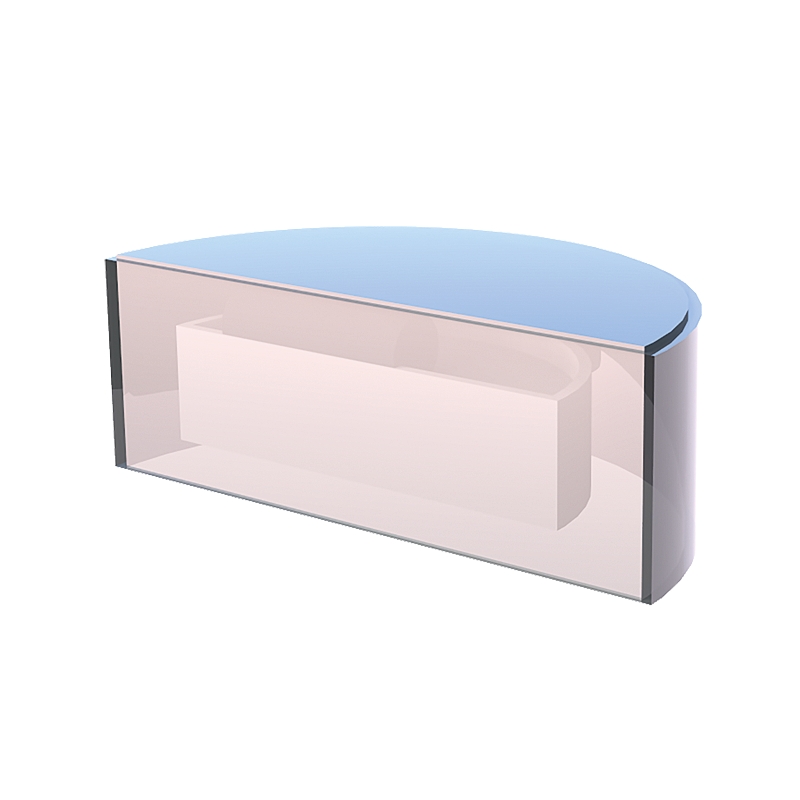

该模块电感读取位于水表显示板上的玻璃下方的金属指示器上的旋转次数。数字旋转和读指针之间的关系等于D =每个脉冲的升数,并且在不同的脉冲数中发现,例如,例如1,10和100。
7275res有一个内置锂电池,超过10年的操作。在电源故障(例如M-BUS循环故障)的情况下,维护测量值和设置。在电源故障的情况下,数据总线(M-BUS和MINI-BUS)将继续注册值。
订购号码 | |
---|---|
-M-Bus模块(Residia-M),可以根据需要进行参数化, 例如,在订购时指示初级敷料 |
|
- M-Bus模块,安装在仪表和参数上 | 在7080A-15VVM,7080A-15KVM, |
在7085A-15VVM,7085A-15KVM | |
-无线电模块(Aramatec收音机) | 7275ares-r |
M-Bus / Mini-Bus模块,Residia-M,7275RES-M | |
M-Bus接口 | 自动速度识别(300/2400波特) |
协议 | acc。EN13757-3当量IEC 870 / EN1434-3 |
数据 | 制造号码,日期/时间戳,制造商,媒体,型号/版本, |
累积的体积(1升分辨率)。体积流量 | |
累计负卷,测量站点ID,记录值 | |
地址 | 主地址(默认情况下= 000,可以在交货之前或之后编程) |
辅助地址(传感器制造商的号码) | |
M-Buslast. | 1单位负载(1.5 mA) |
电缆长度 | 1.5米可以根据M-Bus标准扩展。 |
电池 | 3 V锂,> 10年的寿命 |
通过不间断的电缆,预期寿命增加> 15År。 | |
在电缆故障的情况下,电池提供存储功能和仪表注册。 | |
环境温度 | |
- 用于运输和存储 | -20 ... +65ºC |
- 在运营中 | -10 ... +65ºC |
保护 | IP 65(安装),IP 54(无组装) |
重量 | 30 G. |
脉冲模块,Residia-P,7275RES-PD .. | ||
类型 | 开放收集器ISO / TC30(极性)* | |
vmax / imax / pmax / fmax | 30V / 20mA / 0,48VA / 5 Hz | |
Max Volt VidStängtRelä | 0,7V + I *47Ω | |
脉冲长度 | 124女士 | |
电缆长度 | 1.5米 | |
电池 | 3 V锂,> 10年的寿命 | |
环境温度 | ||
- 用于运输和存储 | -20 ... +65ºC | |
- 在运营中 | -10 ... +65ºC | |
保护 | IP 65(安装),IP 54(无组装) | |
重量 | 30 G. | |
*为了获得无潜能的脉冲,必须在脉冲传感器后安装7281-2PCD。 |
Armatec Radiomodul,7275ars-R | |
---|---|
电源供应 | 3,6 V / 1,6 AH,Lihtium-Battery |
电池寿命 | 5År. |
无线电频率 | 868至868,6 MHz |
传输功率 | 5MW. |
环境温度 | |
- 用于运输和存储 | -20到50°C |
- 在运营中 | -20到50°C |
保护 | IP 32. |
重量 |
无线M-Bus模块,7275RES-WM | |
电源供应 | 3,6 V / 1,6 AH锂电池 |
电池寿命 | 5年 |
无线电频率 | 868,7至869,2 MHz |
传输功率 | 5MW. |
环境温度 | |
- 用于运输和存储 | -20到50°C |
- 在运营中 | -20到50°C |
保护 | IP 32. |

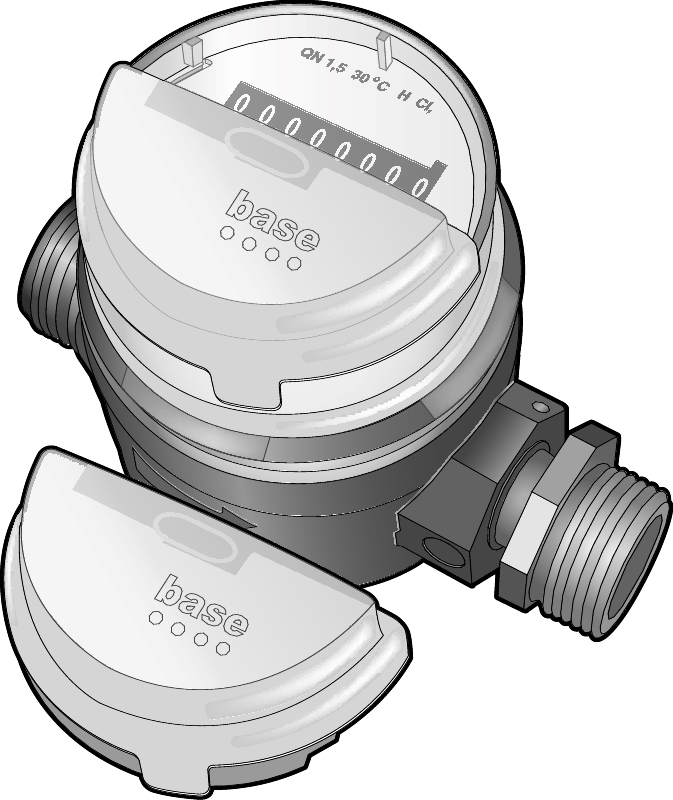

安装远程读取模块时,将拆下密封盖并用Thy遥控模块替换。必须在组装之前拆下模块下面的保护膜。供应的密封带附接在仪表外壳和远程读取模块之间的接头上,以检测接合或操纵。
远程阅读模块:
主M-Bus地址预设为000,辅助地址对应于M-Bus模块制造号。可以根据M-Bus标准设置仪表的起始值,服务软件Minicom 3可用于在Armatec的网站上下载。
信号电缆根据:
M-Bus模块:绿色=数据线,棕色=地球
脉冲模块:白色=脉冲(+),棕色=地球
远程读取模块标记如下:
- Resida-P:脉冲模块,具有脉冲值D = 1,10等
- Residia-M:M-Bus模块
- Residia-R:无线电模块
每个遥控模块都有一个8位数的制造号码。对于M-Bus模块,这对应于二级套装。
订购号码 | RSK号码 | |
---|---|---|
- 7080/7085的公寓仪表M-Bus模块 | 在7275res-m | 518 20 49. |
- 具有脉冲数1脉冲/升的脉冲模块 | 在7275res-pd1 | 518 20 50. |
- 带有脉冲数1脉冲/ 10升的脉冲模块 | 在7275res-pd10 | 518 20 50. |
- 脉冲编号1脉冲/ 100升的脉冲模块 | 在7275RES-PD100 | |
- Armatec Radio的Radio Moduel | 7275ares-r |
