主要的事实
维度范围 |
PN. |
温度范围 |
材料 |
G 1/2 |
16. |
0.-180°C. |
不锈钢,黄铜 |
范围
测量电流管的温度与能量计设备。温度传感器成对输送。
质量保证
认证的ACC。通过No.22.30 / 85.04批准用于安装在热电偶套管或直接在套筒中的PTB。收集校准证书ACC。加热协会的要求。

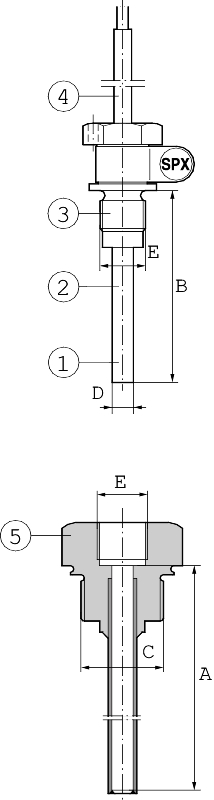

细节
1 |
电阻元件 |
铂金PT 500. |
2 |
保护套筒 |
不锈钢 |
3. |
腺 |
黄铜 |
4. |
连接电缆 |
硅酮 |
5. |
热电偶套管 |
不锈钢,镀镍黄铜或黄铜 |
尺寸和重量
无花果 |
7276-150pt500 |
7276-100pt500 |
在7276-45pt500 |
|
|
|
|
在7279-150 |
在7279-100 |
7279-45 |
在7279-85 |
在7279-120 |
在7279-155 |
一种 |
150. |
100. |
45. |
85. |
120. |
155. |
B. |
150. |
100. |
45. |
|
|
|
C |
G 1/2 |
G 1/2 |
G 1/2 |
G 1/2 |
G 1/2 |
G 1/2 |
D. |
6. |
6. |
5,2 |
5,2 |
5,2 |
5,2 |
E. |
G 1/4 |
G 1/4 |
- |
- |
- |
- |
尺寸为mm |
|
|
|
|
|
|
功能和设计
温度传感器在PT 500性能中,即电阻500欧姆0O.C.不同的温度给出不同的电阻数字。PT 500对温度的分辨率较高,能量消耗较低,例如Pt 100传感器在例如Pt 100传感器。电池操作,用于连接测量设备。

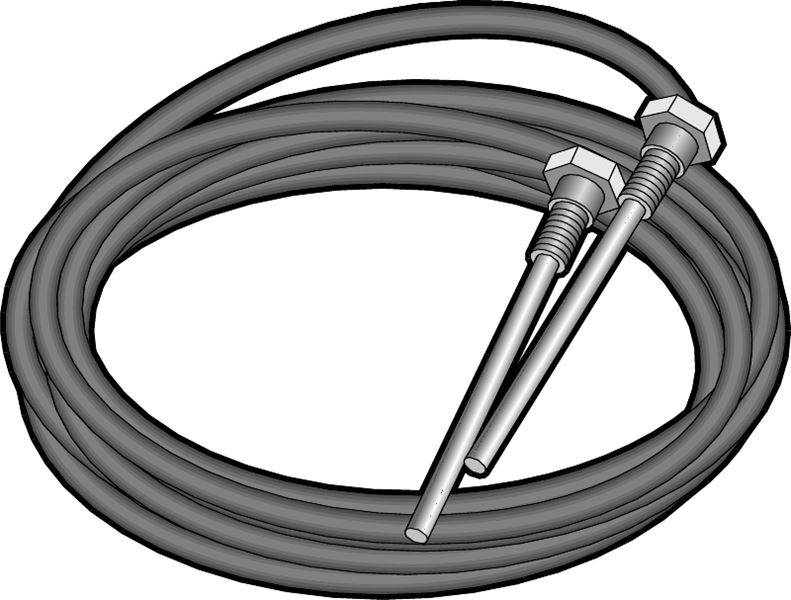

温度传感器也被批准用于无需热电偶套管使用。传感器成对输送,2米2 * 0,35 mm2屏蔽电缆。屏幕旨在防止来自外部的过电感。
技术信息
传感器类型: |
pt 500 acc。到DIN 43760. |
温度范围: |
0-180°C. |
热电偶套管
Dykrör. |
|
7279-45 |
黄铜,G 1/2 UTV,插头45 mm |
在7279-85 |
黄铜,G 1/2 UTV,塞子85毫米 |
在7279-120 |
Thermowell不锈钢,G 1/2 UTV。,塞子120 mm。 |
在7279-155 |
不锈钢的热电偶,G 1/2 UTV,塞155毫米。 |
|
在7500f. |
|
|
在7279-100 |
Thermowell不锈钢,G 1/2 UTV。,塞100 mm。 |
在7279-150 |
Thermowell不锈钢,G 1/2 UTV。,塞150 mm。 |
安装

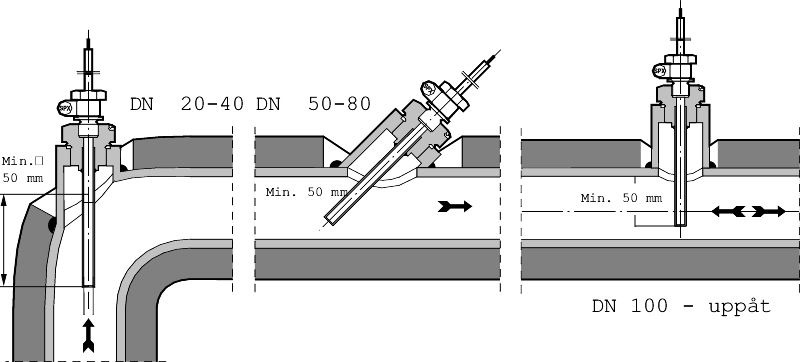

温度传感器安装在流管ACC中的热电因座。图示。
当延长电缆时,使用多层信号电缆2 * 0.75 mm2(提出Liycy)。两个电缆的总长度是相同的。但是,您不应该将多个延伸到一个ACC。到以下:
标记
传感器电缆标有红色和蓝色标记,用于安装在流管上。产品信息在制造商的名称,温度范围,PTB批准号,传感器类型和生产编号的名称。
如何订购
示例:7276-45PT500 |
|
|
在7276年 |
-45 |
PT500. |
图。NR。 |
插入长毫米。 |
选项PT 500传感器 |
成对给出的数量 |
-27 |
|
|
-45 |
|
在7279 = Thermowell |
-45 |
|
|
-85 |
|
