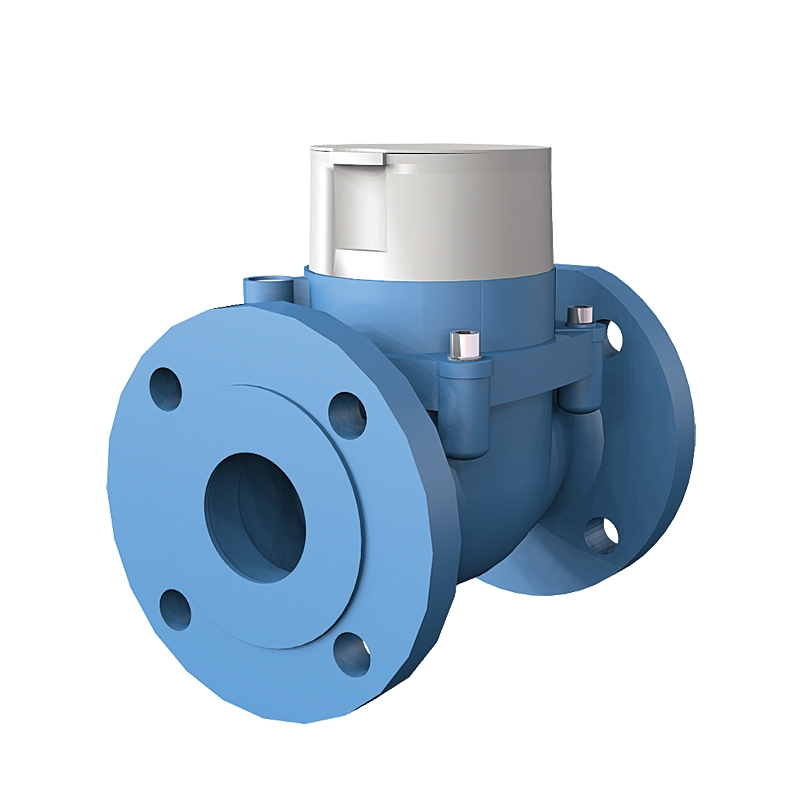

冷水表与涡轮机,型瓦尔曼用于分布和泵送设施,精度为R100。法兰与大流量面积和低压的连接。可以水平和垂直安装。准备装备惠顾通信模块类型印面上脉冲,M-BUS或WM总线。
维度范围 | dn 50到dn 150 |
---|---|
PN. | 16. |
温度范围 | +1ºC至+50ºC |
材料 | 铸铁 |
文章编号 | 描述 | 数量 |
---|---|---|
在7110b50-200 | DN50,Q3 = 40,长度200mm | |
在7110b65-200 | DN65,Q3 = 63,长度200mm | |
在7110b80-225 | DN80,Q3 = 100,长度为225mm | |
在7110b100-250 | DN100,Q3 = 160,长度250mm | |
在7110b125-250 | DN125,Q3 = 160,长度250mm | |
在7110B150-300 | DN150,Q3 = 400,长度300mm | |
在7275cy-m2 | 配件,M-Bus模块 | |
在7275cy-klf1 | 配件,脉冲模块10L /脉冲 | |
在725cy-klf10 | 配件,脉冲模块100 L /脉冲 | |
在7275cy-klf100 | 配件,脉冲模块1000 L /脉冲 |
维度范围 | PN. | 温度范围 | 材料 |
---|---|---|---|
DN 50 - 150 |
16. | +1°C至50ºC | 铸铁 |
uge.35水表流动,管道安装数字显示,累计值。
7110B的冷水表....型Woltmann,为遥控模块准备,Q3 .... m3./ h,dn ....带法兰pn 16。
成分 | 材料 |
---|---|
身体 | 铸铁 |
仪表室 | PPO |
支持别针 | 硬质金属 |

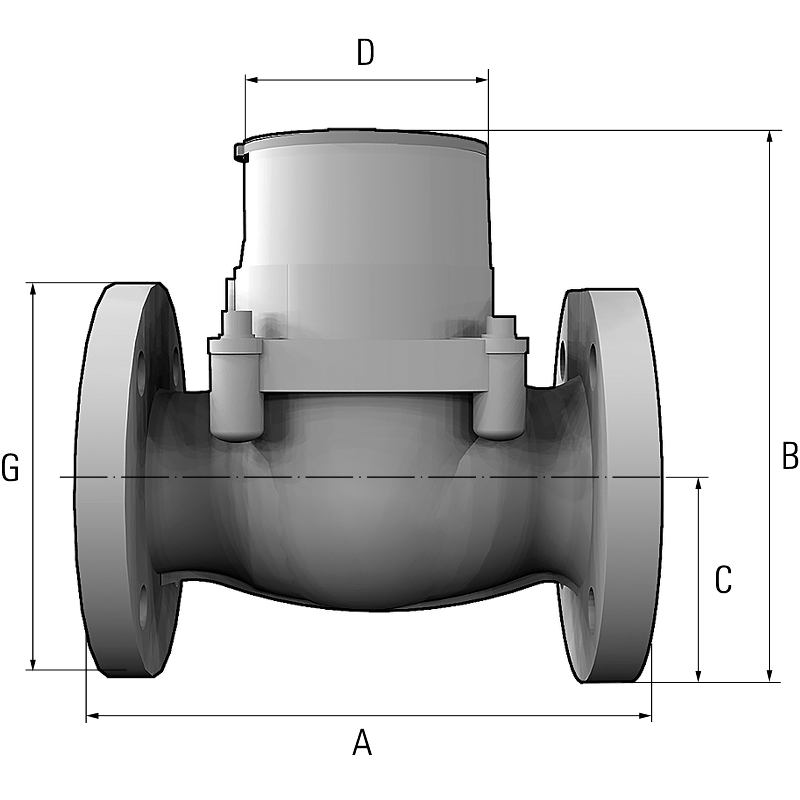

DN. | 50. | 65. | 80 | 100. | 125. | 150. | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
一种 | 200. | 200. | 225. | 250. | 250. | 300 | ||||||||||||
B. | 224. | 234. | 242. | 279. | 279. | 339. | ||||||||||||
C | 82,5 | 92,5. | 100. | 110. | 110. | 142,5 | ||||||||||||
D. | 80 | 80 | 80 | 80 | 80 | 80 | ||||||||||||
重量 | 11,4. | 12,6 | 14,1 | 19,5. | 19,5. | 34. | ||||||||||||
测量以mm,重量在kg中。 |
冷水表壁型涡轮机轮,自由浮动球形涡轮机单元在水流中旋转,从而导致低摩擦。
该运动用磁耦合转移到计数器。
柜台是八个数字,密封密封,也在360中旋转O.,因此计数器显示器可以变成合适的位置。
该仪表设有用于连接远程读数模块类型印面积的指示器,M总线或脉冲。请参阅7275cy的单独产品表。
DN. | 50. | 65. | 80 | 100. | 125. | 150. | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
问:3.,永久流动(m3./H) | 40 | 63. | 100. | 160. | 160. | 400. | |||||||
问:1,最小流量,(m3./H) | 0,4 | 0,63 | 1,0 | 1,6 | 1,6 | 2,5 | |||||||
问:2过渡流程,(m3./H) | 0,64 | 1,0 | 1,6 | 2,56 | 2,56 | 4,0. | |||||||
问:4.,过载流(m3./H) | 50. | 79. | 125. | 200. | 200. | 500. | |||||||
问:3./ Q.1,比例(R-TAL)标准 | 100. | 100. | 100. | 100. | 100. | 100. | |||||||
开始流动,(m3./H) | 0,19. | 0,22 | 0,25 | 0,38 | 0,38 | 0,4 | |||||||
Q的压力损失3.根据EN 14154,(酒吧) | 0,16. | 0,4 | 0,4 | 0,4 | 0,4 | 0,16. | |||||||
上述值(独家开始和压力损失)显示了根据标准中期的气象性质。 |

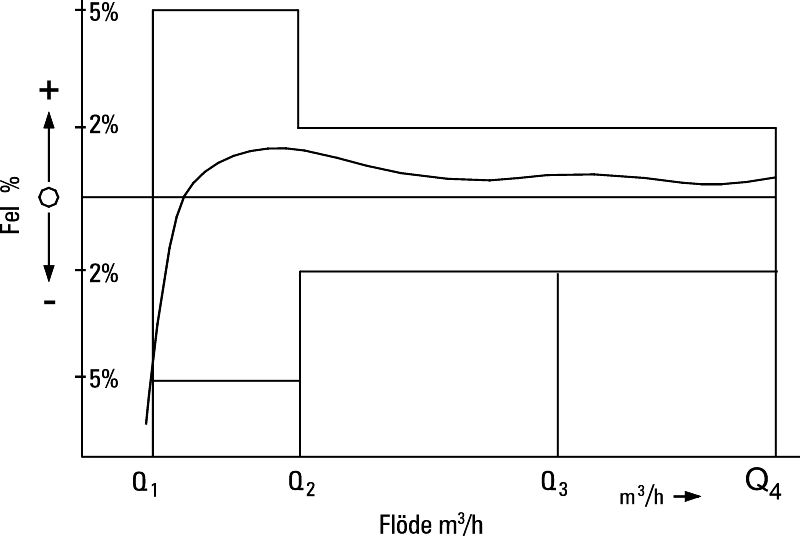

流量范围 | 最大允许的错误余量 |
Q1 - Q2 | ±5% |
Q2 - Q4 | ±2% |
配件

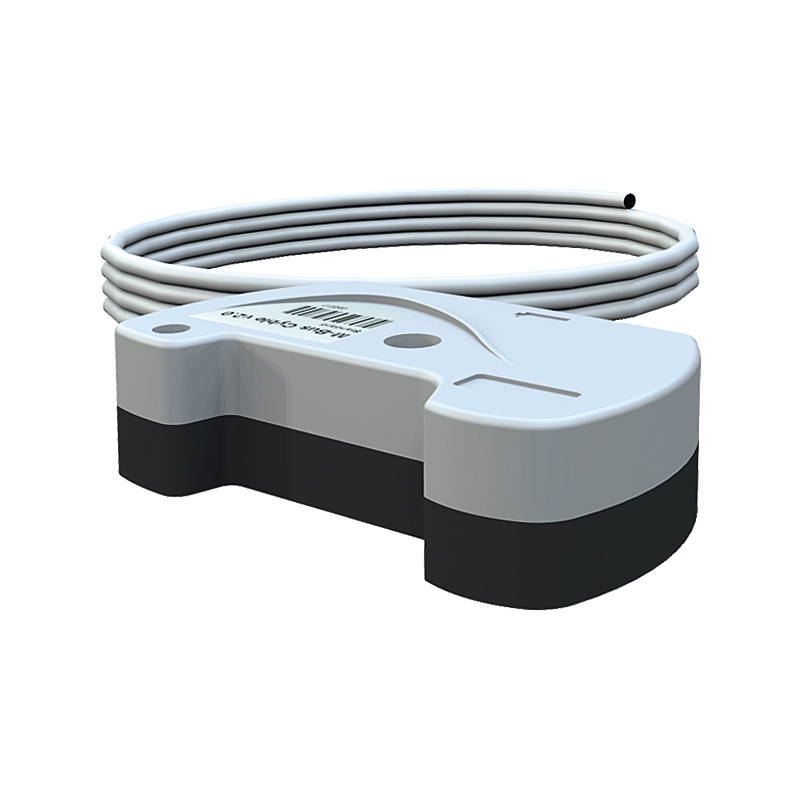

远程读取模块类型M-BUS总线或脉冲。有关远程读数模块的更多信息,请参阅7275cy的单独产品表。
