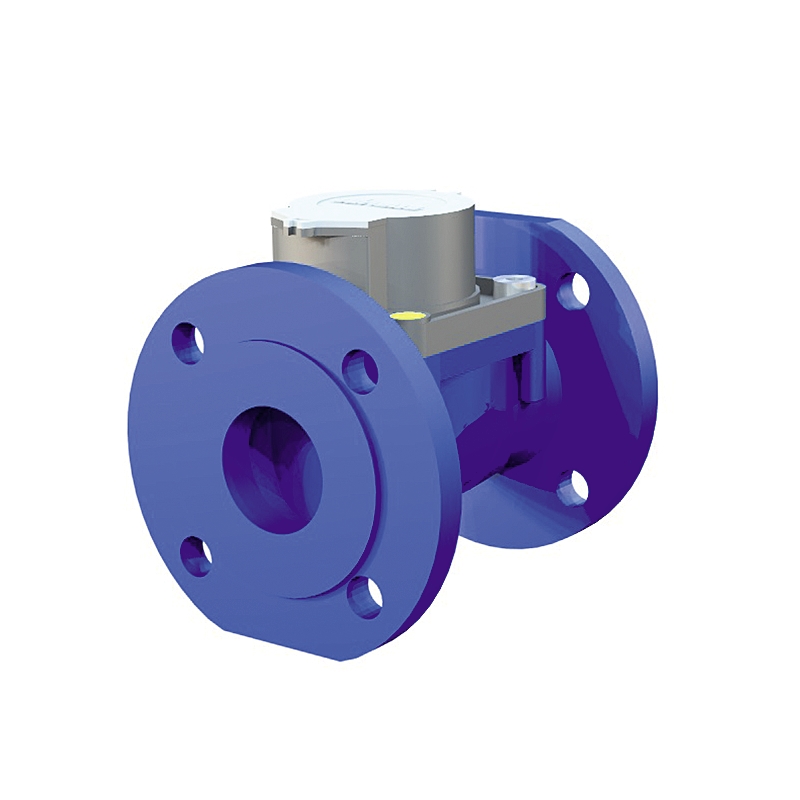

冷水表MeiStream型涡轮轮分配和泵设施的精度为R100。采用法兰连接,流量大,压力低。可水平安装,也可垂直安装。该仪表可用于早期WP和WS体的更换。准备脉冲和数据传感器(M-Bus)/无线电。
尺寸范围 | DN 40 ~ DN 300 |
---|---|
PN. | 16 |
温度范围 | + 1ºC + 50ºC |
材料 | 灰口铸铁 |
文章编号 | 描述 | 量 |
---|---|---|
在7110年a40 - 220 | DN40, Q3= 25,长度220mm | |
在7110年a50 - 200 | DN50, Q3= 40,长度200mm | |
在7110年a50 - 270 | DN50,Q3 = 40,长度270mm | |
在7110年a65 - 200 | DN65, Q3= 63,长度200mm | |
在7110年a65 - 300 | DN65,Q3 = 63,长度300mm | |
在7110A80-225 | DN80, Q3= 100,长度225mm | |
在7110年a80 - 300 | DN80, Q3= 100,长度300mm | |
在7110A100-250 | DN100, Q3= 160,长度250mm | |
在7110A100-360 | DN100,Q3 = 160,长度360mm | |
在7110年a125 - 250 | DN125, Q3= 160,长度250mm | |
在7110A125-360 | DN125, Q3= 160,长度360mm | |
在7110年a150 - 300 | DN150, Q3= 400,长度300mm | |
在7110年a150 - 500 | DN150, Q3= 400,长度500mm | |
在7275 mei-b1d100k1 | 附件,组合M-Bus和脉冲传感器(100 l/puls) | |
在7275 mei-b1d1000k2 | 附件,组合M-Bus和脉冲传感器(1000 l/puls) |
尺寸范围 | PN. | 温度范围 | 材料 |
---|---|---|---|
DN 40 - 150 |
16 | +1°C to 50ºC | 灰口铸铁 |
UGE.35水表为流量,管装数字显示,累计值。
冷水表7110A....MeiStream型,为远程读取模块准备,Q3 ....米3./ h, DN……法兰pn16。
组件 | 材料 |
---|---|
身体 | 灰口铸铁GG25 |
仪表室 | PPO |
支持销 | 硬质金属 |
DN | 40 | 50 | 50 | 65 | 65 | 80 | 80 | 100. | 100. | 125 | 150 | 150 | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
- | WP | WS | WP | WS | WP | WS | WP | WS | - | WP | WS | |||||||||||||

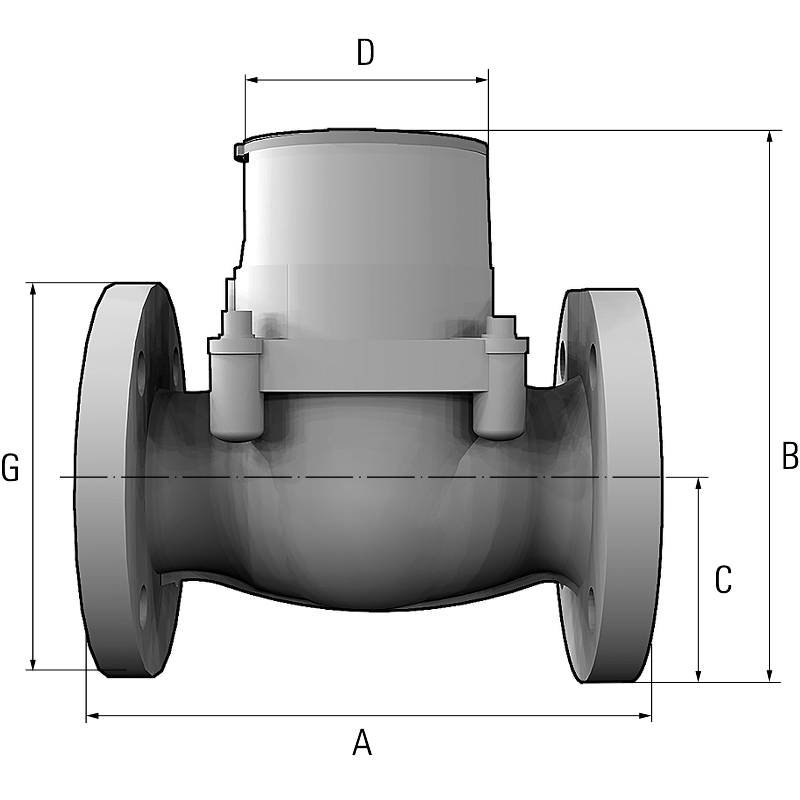

一个 | 220. | 200. | 270 | 200. | 300 | 225. | 300 | 250 | 360 | 250 | 300 | 500 | ||||||||||||
B | 120 | 120 | 120 | 120 | 120 | 150 | 150 | 150 | 150 | 160 | 177 | 177 | ||||||||||||
C | 200. | 200. | 200. | 200. | 200. | 270 | 270 | 270 | 270 | 280 | 356 | 356 | ||||||||||||
D | 69 | 73 | 73 | 85 | 85 | 95 | 95 | 105. | 105. | 118 | 135 | 135 | ||||||||||||
重量 | 6 | 6、3 | 8,1 | 8,6 | 10,5 | 11 | 13日,1 | 15 | 16日8 | 17日,5 | 30. | 38岁的3 | ||||||||||||
测量以mm,重量在kg中。WP和WS指定应选择哪个构建长度以替换WS和WP类型的现有Woltan仪表。 |
冷水表MeistReam型涡轮机轮,其中自由浮动球形涡轮机单元在水流中旋转,从而导致低摩擦。
该运动用磁耦合转移到计数器。
AT 7110A正在取代先前的Woltman WP和Woltman WS仪表,因此有两种结构长度(见表尺寸和重量测量A)。
计数器是六位数,密封,也可旋转360度o,使计数器显示可转到合适的位置。计数器是潜水的,IP68。
DN 40-100:消耗量为m3..该仪表还有三个指示器,显示1,10,分别为100升/指示灯。
DN 150:消费量显示为103..仪表也有三个指标,显示1,10,100和分别1000升每一个指标圈。

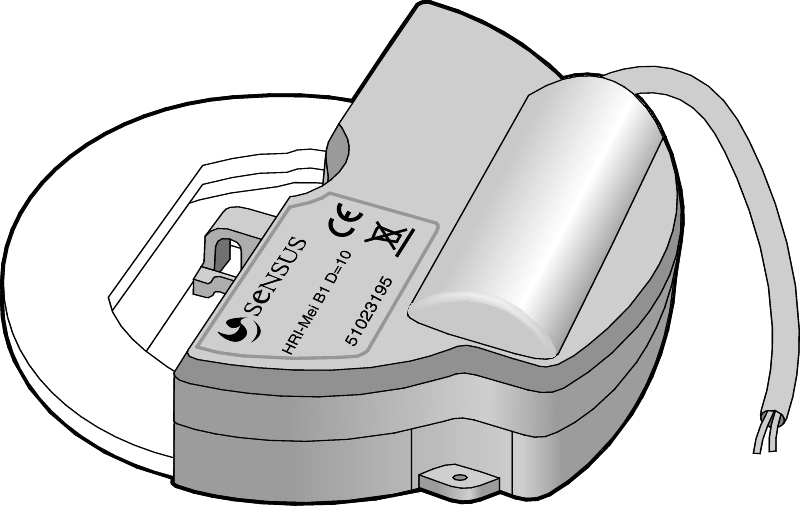

该仪表配有连接远程读数模块型HRI的指示器,具有组合脉冲/M-Bus或无线电输出。也可提供光脉冲传感器的出口。见单独的产品表AT 7275MEI。
DN | 40 | 50 | 65 | 80 | 100. | 125 | 150 | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
问3.,永久流动(m3./小时) | 25 | 40 | 63 | 100. | 160 | 160 | 400 | |||||||
问1 v,最小流量(垂直安装),(m3./小时) | 0, 25 |
0, 32 | 0,5 | 0,5 | 0,8 | 1 | 2 | |||||||
问1 h,最小流量(通过水平安装),(m3./小时) | 0,2 | 0, 25 | 0, 39 | 0, 32 | 0,51 | 0,64 | 1 | |||||||
问2 v,边界流(垂直安装),(m3./小时) | 0,4 | 0,51 | 0,81 | 0,8 | 1,28 | 1、6 | 3、2 | |||||||
问2 h,边界流(通过水平安装),(m3./小时) | 0, 32 | 0,4 | 0,63 | 0,51 | 0,81 | 1, 02年 | 1、6 | |||||||
问4,过载流(m3./小时) | 31 | 50 | 78 | 125 | 200. | 200. | 500 | |||||||
问3./ Q1H,通过水平安装的最大比例*(r-value) | 125 | 160 | 160 | 315. | 315. | 250 | 400 | |||||||
问3./ Q1 v,通过垂直安装的最大比例*(r-value) | 63 | 100. | 100. | 125 | 160 | 125 | 200. | |||||||
问3./ Q1,比例(R-TAL)标准 | 100. | 100. | 100. | 100. | 100. | 100. | 100. | |||||||
开始流动,(m3./小时) | 0, 05年 | 0, 05年 | 0, 07年 | 0,1 | 0, 11 | 0, 15 | 0,3 | |||||||

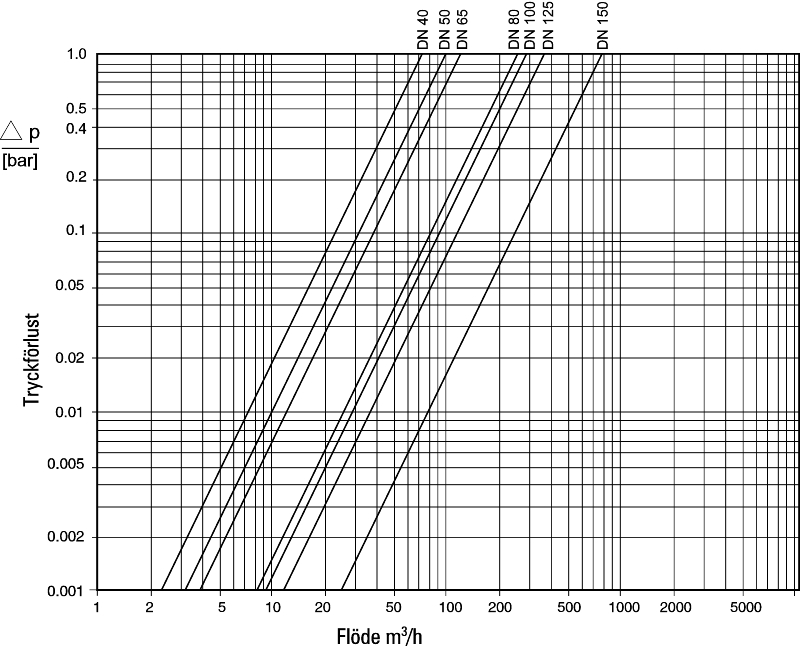

Q值压力损失3.根据EN 14154, (bar) | 0, 08年 | 0, 18 | 0, 37 | 0, 16 | 0, 34 | 0, 36 | 0, 32 | |||||||
*注意,表中给出了仪表的最大r值,而实际仪表的r值可能不同,更低。 | ||||||||||||||
上述值(独家开始和压力损失)显示了根据标准中期的气象性质。 |

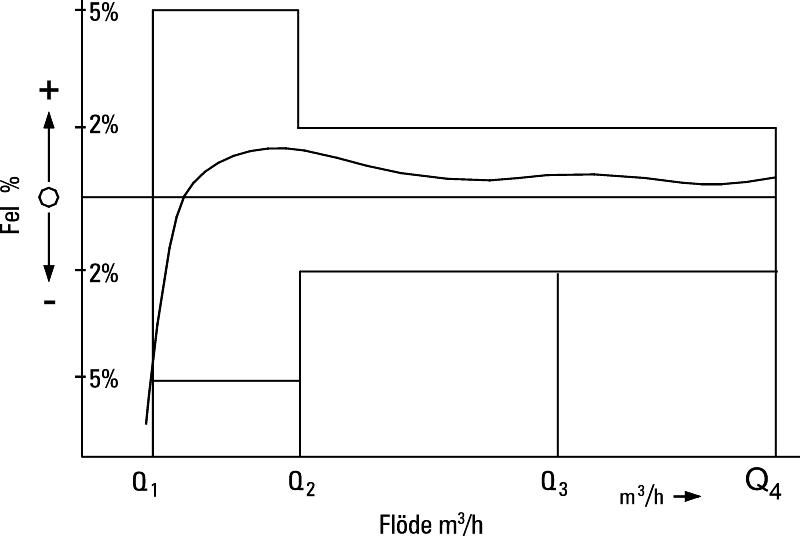

流量范围 | 最大允许误差幅度 |
第一季度,第二季度 | ±5% |
Q2 - Q4 | ±2% |
配件
遥控读数模块无线电侦察(AT 7087..),组合脉冲/数据/M-bus/ minibus传感器(AT 7275MEI..)见单独的产品单。
变体
-压力等级PN40 (AT 7110A..-40)
- 较大的r值r = 315(7110次)
-不含铜合金,用于腐蚀性水(AT 7110A. BMF)
