主要的事实
| 维度范围 |
PN. |
温度范围 |
材料 |
G 1/4 |
200. |
-20ºC至+100ºC |
不锈钢 |
范围
OEM压力监测器用于气体（非活塞式）和流体中的压力报警。
程序文本

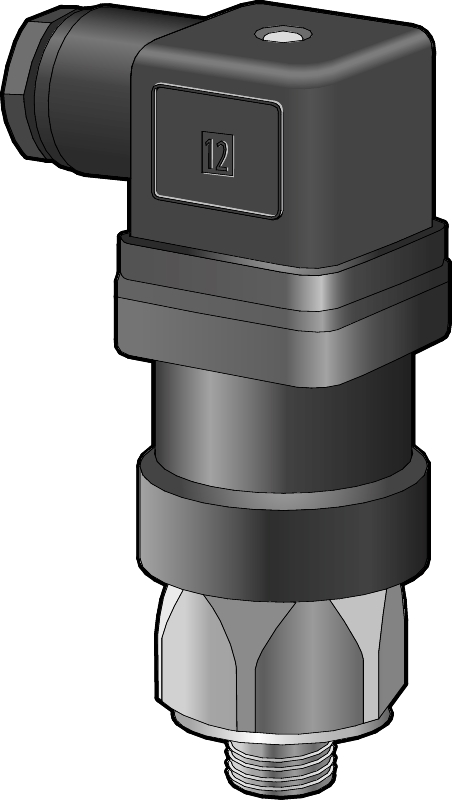

UBC。31压力监测器
质量保证
根据LVD指令EN60947-5-1的CE标记。
材料规格
|
|
|
| 1 |
连接终端 |
塑料 |
| 2 |
身体 |
不锈钢 |
| 5. |
膜和封口 |
丁腈 |

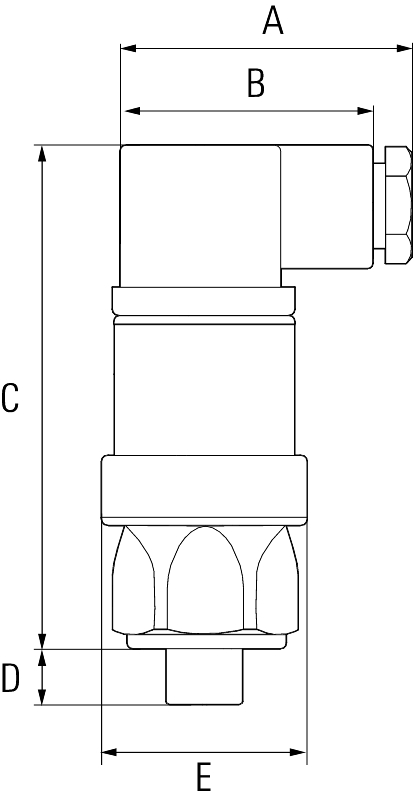

维度和重量
|
|
| 一种 |
50. |
| B. |
40 |
| C |
83. |
| D. |
9. |
| E. |
34. |
| F |
G1 / 4. |
| 重量 |
140G. |
功能和设计
用于行业内的一般应用中的压力的压力监测器。当工作压力不超过100巴时使用膜式的监测器。膜监测装置意味着介质推动通过机制影响微动开关的膜。通过工作范围从50栏最多200栏，使用了活塞压力监测器的监视器。介质通过机制的活塞推动活塞，影响微动开关。空气或气体不应使用活塞压力监测器。电源MAX 250VAC。
技术信息
|
|
| 电源供应 |
230Vac. |
| 电连接 |
AMP班6,3x0,8mm |
| 最大套接字载荷 |
4A到250Vac. |
| 联系功能 |
常开/常闭 |
| 机械寿命 |
100万交换机 |
| 最大交换机数/分钟 |
200. |
| 周围温度 |
-20°C至+ 80°C |
| 媒体温度 |
-30°C至+ 100°C |
| 超载 |
300巴（600巴步行工作范围50-200） |
最大偏差
| 工作范围酒吧 |
最大偏差栏 |
最大压力条 |
| 0,5-5 |
±0,2 |
300 |
| 1-10 |
±0.5 |
300 |
| 10-50 |
±3,0. |
300 |
| 10-100 |
±3,0-5,0. |
300 |
| 50-200 |
±5,0. |
600 |
配件和选择
压力监测器可以用膜和viton或EPDM中的膜作为选项订购。
安装
压力监视器可以在任何方向上安装。

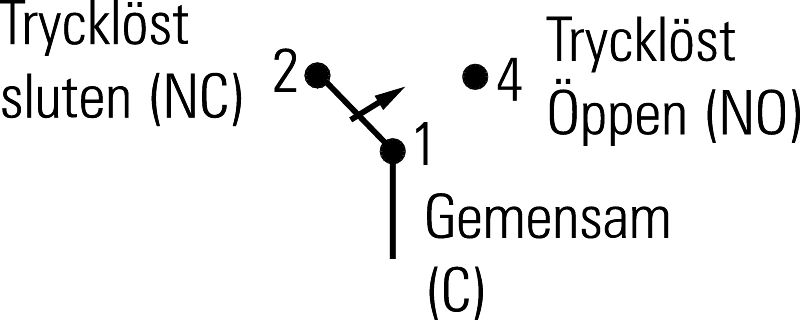

电气装置根据原理图。
标记
在压力监视器上，有关于制造商名称，测量范围，序列号和CE标记的标记。
如何订购
| AT7754-10x. |
|
|
| 在7754 |
10. |
X |
| 在没有。 |
压力范围（棒） |
选项 |
压力范围
| 在7554 |
-5 |
-10 |
-50 |
-100. |
-200 |
| 范围酒吧 |
0,5-5 |
1-10 |
10-50 |
10-100 |
50-200 |
