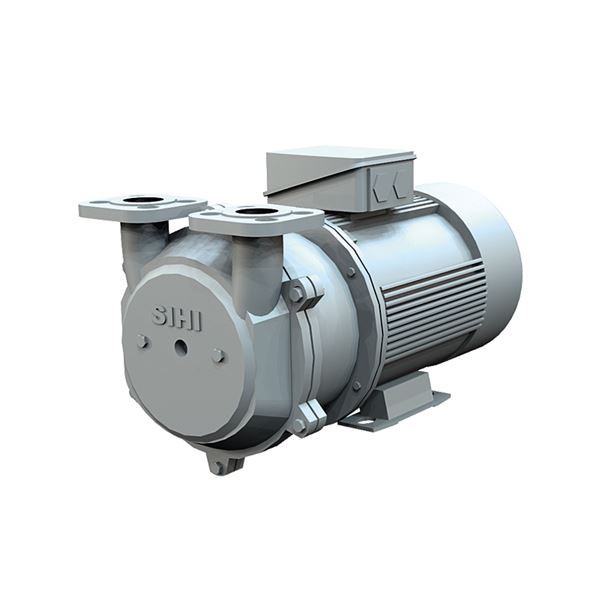

一级,紧密耦合真空泵从Flowserve。
能力 | 5m³/h ~ 450m³/h |
---|---|
压力 | 33毫巴到1013毫巴 |
温度 | 到200°C 最大气体温度干燥气体 |
材料 | 铸铁和不锈钢 |
货号 | 流(m³/ h) | 压力(mbar) | 量 |
---|---|---|---|
在6300 - 27 | 5 - 24 | 33 - 1013 | |
在6300 - 52 | 20 - 45 | 33 - 1013 | |
在6300 - 92 | 28 - 60 | 33 - 1013 | |
在6300 - 127 | 38 - 80 | 33 - 1013 | |
在6300 - 162 | 75 - 140 | 33 - 1013 | |
在6300 - 252 | 100 - 185 | 33 - 1013 | |
在6300 - 327 | 110 - 250 | 33 - 1013 | |
在6300 - 427 | 140 - 350 | 33 - 1013 |
能力 | 压力范围 | 材料 |
---|---|---|
3-58 m³/ h |
33 - 1013 mbar | 铸铁和不锈钢 |
一级液环真空泵正在OEM建设中。
电机直接安装在泵壳上的一种紧密耦合泵
当泵安装在系统中时,占用尽可能少的空间。
抽干气体和饱和蒸汽。
典型行业有化学、制药、食品、塑料和橡胶行业。
真空用于蒸馏、干燥、脱气、灌装和沸腾。
泵按液环原理工作。液环泵与容积泵有一定的关系,因为泵轮偏心地位于圆形泵体中。当该轮旋转时,沿泵体内壁形成一个流体环。在流体环内的单元(泵体两翼之间的空间)中,在一次旋转下将产生上升部分体积(进气),然后减少部分体积(出口)。
Pos | Beskrivning | Kod | Forklaring |
---|---|---|---|
1 - 3 | 泵模型 | 登月舱 | 液环真空泵 |
4 | 建设 | D | |
5 - 7 | 泵的大小 | 27 - 427 |
|
8 | 液压 | A、B | 脚踏进/出料口 |
C, D | 法兰进口/出口 | ||
9 | 轴承 | Z | 电机轴承 |
10 - 12 | 机械密封 | D52 | 机械密封Flowserve BVPFF |
D4W | 机械密封Flowserve BQ2PFF | ||
D5N | 机械密封Flowserve BVVGG | ||
D4J | 机械密封Flowserve BQ2VGG | ||
AFJ | 机械密封 | ||
13-14 | 材料 | 0 f | 见表 |
0 e | 见表 | ||
副总裁 | 见表 | ||
VF | 见表 | ||
15 | Packning | 1 | 包装 |
16 - 17 | 汽车数据 | AA、AB | 视电机尺寸而定 |
Pos | 0 f | 0 e | 副总裁 | 弗吉尼亚州 |
---|---|---|---|---|
真空套管 | 0.6025铸铁 | 0.6025铸铁 | 1.4408耐酸钢 | 1.4408耐酸钢 |
封面 | 0.6025铸铁 | 0.6025铸铁 | 1.4408耐酸钢 | 1.4408耐酸钢 |
引导盘 | 1.4404耐酸钢 | 1.4404耐酸钢 | 1.4404耐酸钢 | 1.4404耐酸钢 |
叶轮 | POM聚合物 | 1.4408耐酸钢 | POM聚合物 |
1.4408耐酸钢 |
阀球 | 聚四氟乙烯 | 聚四氟乙烯 | 聚四氟乙烯 | 聚四氟乙烯 |
压力mbar | 33 | 120 | 200 | 400 |
---|---|---|---|---|
登月舱27 52 | 0, 45 | 0, 41 | 0, 38 | 0, 32 |
登月舱92 &127 | 0, 60 | 0, 53 | 0, 48 | 0, 41 |
登月舱162 | 1、20 | 1, 10 | 1日00 | 0, 90 |
登月舱252 | 1, 30 | 1, 10 | 1日00 | 0, 90 |
登月舱327 &427 | 80 | 1, 40 | 1, 30 | 1, 10 |
总应用液体安装在输送到排水处的应用液体中 | ||||
