在6300

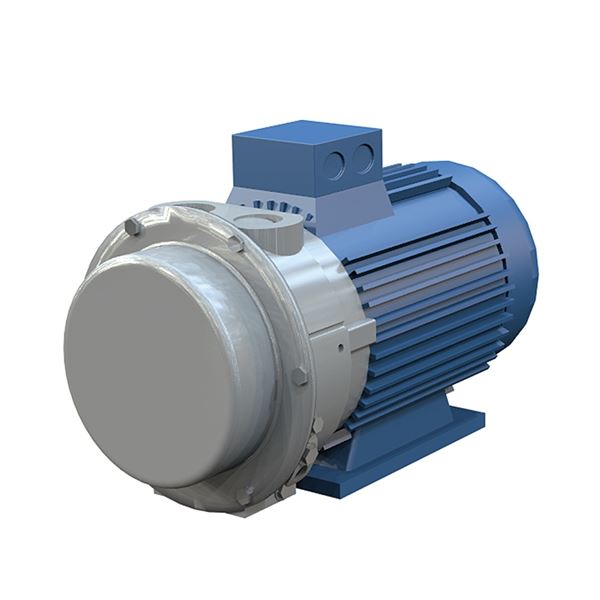

真空泵LEM 26/51

OEM施工中的一级真空泵

PN. 3m³/ h至58m³/ h
温度范围 33毫巴到1013毫巴
材料 铸铁和不锈钢

变化

文章编号 流动(m³/ h) 压力(mbar) 数量
在6300-26G 3 - 36 33 - 1013
在6300-51G 12 - 58. 33 - 1013

产品信息

主要的事实

容量 压力范围 材料

3-58m³/ h

33-1013曼巴 铸铁和不锈钢

描述

OEM施工中的一级液环真空泵。

电机直接安装在泵壳上的紧密耦合泵

当泵安装在系统中时,尽可能少的空间。

范围

干燥气体和饱和蒸汽的疏散和泵送。

典型的行业是化学,制药,食品,塑料和橡胶工业。

真空用于蒸馏,干燥,脱气,填充和沸腾。

设计

泵根据液体环原理工作。液体环泵在一些与位移泵相关的方面,因为泵轮偏心位于圆形泵体中。当车轮旋转时,沿泵体的内壁产生流体环。在流体环上升部分体积(进气)内部的电池(泵体的翅膀之间的空间),然后在一次旋转下产生减小的体积(出口)。

产品键(示例LEMA 26 AZ AA1 4B 7 1A)

p 描述 代码 解释
1-3 泵模型 l 液环真空泵
4. 建造 A,B
5-7 泵尺寸

25-425.

8. 液压系统 A,8 螺纹入口/插座
C,9 法兰入口/出口
9. 轴承 Z.

电机轴承

10-12 封口 AAE. 机械密封Sihi Fn EBPGG
AA1 机械密封SIHI FN GBVGG
13-14 材料 0a. 见下表
0克 见下表
4B. 见下表
15. 垫圈 0. 液体封口
7. O-Ring Teflon
16-17 电机数据 取决于电机尺寸
只有最常见的组合,特别是特价联系Armatec

材料组合

p 0a. 0克 4B.
真空套管 0.6025铸铁 0.6025铸铁 1.4408防酸钢
导碟 1.4301不锈钢 1.4301不锈钢 1.4404防酸钢
覆盖 1.4301不锈钢 1.4308不锈钢 1.4404防酸钢
阀门球 PTFE. PTFE. PTFE.
叶轮 2.1096.01青铜 1.4308不锈钢 1.4408(LEM 26)/ 1.4517(LEM 51)
