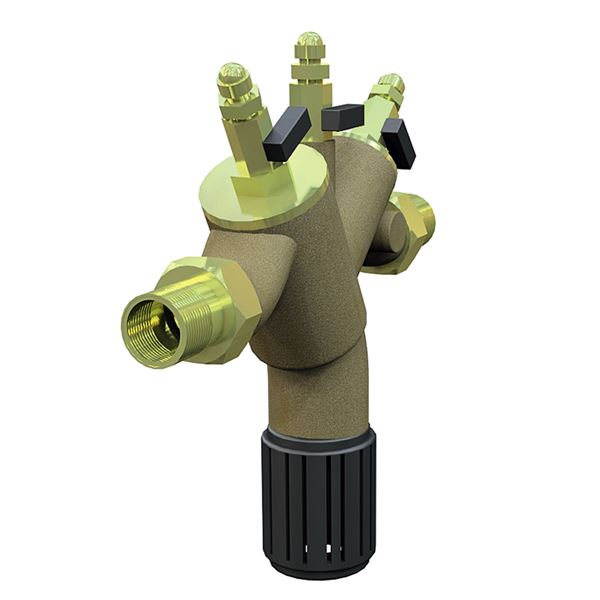

保护模块型带有螺纹连接,用于流体类别4根据SS-EN 1717.集成过滤器,紧凑型结构
维度范围 | g 1/2 - g 2 |
---|---|
PN. | 10. |
温度范围 | 0ºC到65ºC |
材料 | 黄铜/不锈钢 |
维度范围 | PN. | 温度范围 | 材料 |
---|---|---|---|
g 1/2 - g 2 |
10. | 0ºC到65ºC | 红色黄铜/黄铜 |
g 1/2 - g 2 |
10. | 0ºC到65ºC | 不锈钢 |
在1168B | 1168r. | ||
---|---|---|---|
1 | 住房 | 红黄铜 | 不锈钢 |
2 | 止回阀 | 合成,红黄铜 | 合成不锈钢 |
3. | 校内 | 合成,红黄铜 | 合成,不锈钢 |
4. | 控制阀门 | 黄铜 | 不锈钢 |
5. | 膜,密封 | NBR,EPDM. | NBR,EPDM. |
* =预防器标记为BA 295的红色黄铜,用于预防员的黄铜标记为295s |
1168r. | 一种 | B. | C | 联系 | 重量 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
联系 | 排水 | 预防员 | |||||||||
G 1/2(DN 15) | 225. | 137. | 99. | 50. | 1,80 | ||||||
G 3/4(DN 20) | 225. | 137. | 99. | 50. | 1,80 | ||||||
G 1(DN 25) | 225. | 137. | 99. | 50. | 1,80 | ||||||
G 1 1/4(DN 32) | 327. | 172. | 153. | 70 | 5,70. | ||||||
G 1 1/2(DN 40) | 348. | 172. | 153. | 70 | 5,80 | ||||||
G 2(DN 50) | 348. | 172. | 153. | 70 | 5,90 | ||||||
以mm,重量在kg中测量 |
回流防止型Ba通过连接水连接到流体类别4的风险。IE。“通过存在一种或多种毒性或非常有毒物质或几种放射性,致突变或癌性物质而导致健康风险的流体“。
预防器具有双止回阀,并且具有排水的中间室(排放阀与入口止回阀中的插入件组合)。预防器适用于三个不同的压力区。区域1中的压力高于区域2,其高于区3.排水阀在区域2中连接,并且当区域1和区域2之间的压力差下降到0,14巴之间时打开。区域2中的水排出到大气中。防止了系统中的SIPHON和压力过载后流量。
回流防护器应安装为完整的保护模块,保护模块包含防止型BA与集成的污垢滤波器。入口和出口的截止阀。它是一个绝对的要求,防止防止器安装为保护模块。
自来水装置的维护不足或不正确,包括回流预防仪,可能导致较差的自来水质量。因此,应当定期(每年)维护保护模块,以确保预防员的长期功能。这是根据标准SS-EN 1717的需求。年度控制应由控制员执行,该控制员与ARMATEC AB批准的适当教育。
对于所有安装的BA型的后流预防,建立了BA型年控制例程,并应将控制报告发送到供水器。
ARMATEC的服务技术人员经过特殊培训和认证的回流防止恢复和服务控制。我们提供执行服务控制,并确保完成必要报告的基础。
自来水装置的维护不足或不正确,包括回流预防仪,可能导致较差的自来水质量。因此,应当定期(每年)维护保护模块,以确保预防员的长期功能。这是根据标准SS-EN 1717的需求。年度控制应由控制员执行,该控制员与ARMATEC AB批准的适当教育。
对于所有安装的BA型的后流预防,建立了BA型年控制例程,并应将控制报告发送到供水器。
ARMATEC的服务技术人员经过特殊培训和认证的回流防止恢复和服务控制。我们提供执行服务控制,并确保完成必要报告的基础。
不锈钢 | |||
尺寸 | at-no. | ||
---|---|---|---|
G 1/2(DN 15) | 1168R15 | ||
G 3/4(DN 20) | 1168R20. | ||
G 1(DN 25) | 1168R25 | ||
G 1 1/4(DN 32) | 1168R32. | ||
G 1 1/2(DN 40) | 1168R40 | ||
G 2(DN 50) | 1168R50 |
