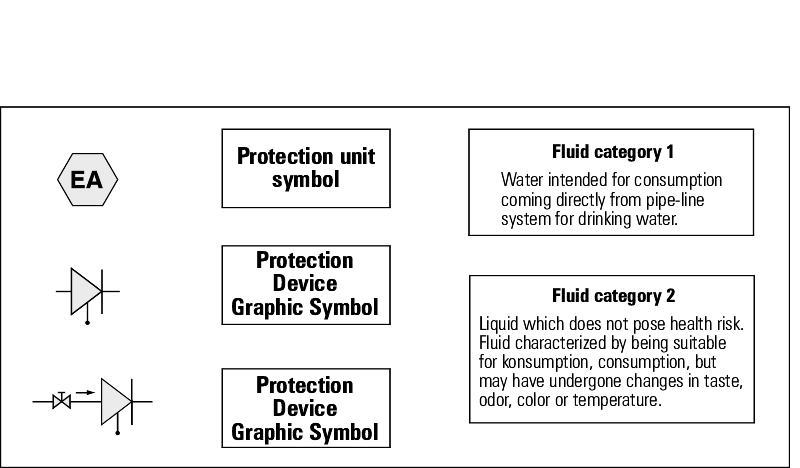

根据SS-EN 1717，用于流体类别1-2的EA型可控止回阀。
| 尺寸范围 | G 3/8 - G 2 |
|---|---|
| PN | 10 |
| 温度范围 | 0ºC - 95ºC |
| 材料 | 黄铜 |
| 尺寸范围 | PN | 温度范围 | 材料 |
|---|---|---|---|
G 3/8 - G 2 |
10 | 0ºC ~ 95ºC | 黄铜 |
| Dn 8 - Dn 50 | 10 | 0ºC ~ 95ºC | 黄铜 |
带有止回阀的防回流保护装置

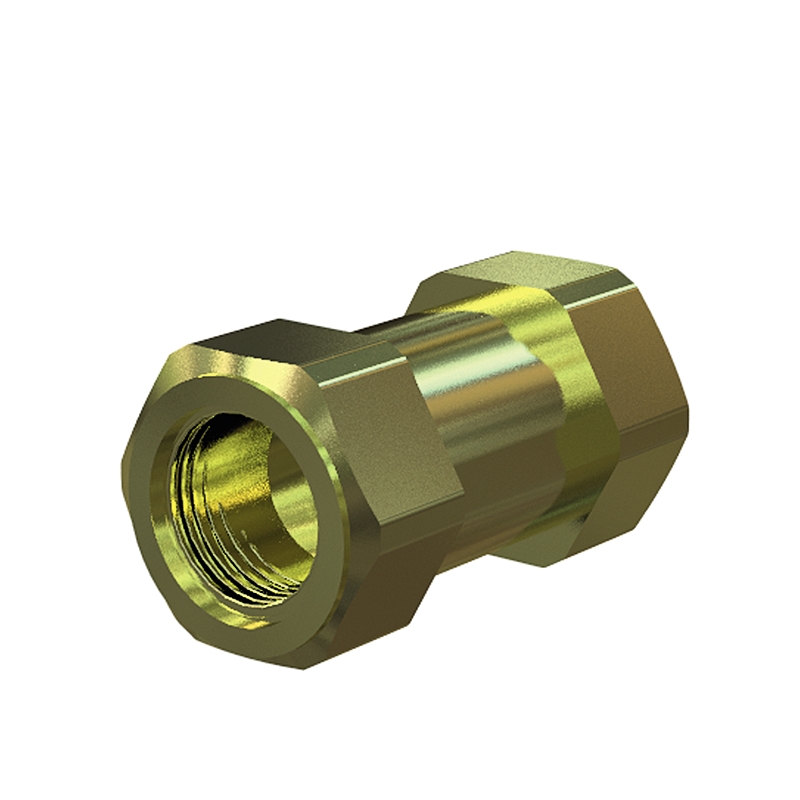

止回阀，可控，由DZR黄铜制成
AT 1159 -xx内部线程
AT 1159 xxK压缩配件
AT 1159 -XXL焊接连接
AT 1159 XXP压接
AT 1159 xxM完整的保护模块，包括内螺纹球阀
| 1 | 住房 | DZR黄铜 |
| 2 | 密封圈 | 丁腈橡胶/ SBR |
| 3. | 全球与指导 | POM聚合物 |
| 4 | 春天 | 不锈钢EN 1.4301 |
| AT 1159带内螺纹 | |||||||
| 连接 | G 3/8 | G 1/2 | G 3/4 | G 1 | G 1 1/4 | G 1又1/2 | G 2 |
|---|---|---|---|---|---|---|---|
| 一个 | 46 | 46 | 70 | 74 | 84 | 101 | 113 |
| B | 28 | 28 | 46 | 46 | 54 | 59 | 70 |
| C | 17 | 17 | 25 | 25 | 30. | 34 | 39 |
| 重量 | 0, 14 | 0, 10 | 0, 43 | 0, 33 | 0、5 | 0, 75 | 0, 95 |
这种阀门有一个弹簧负载的截止阀，这意味着它可以安装在任何安装位置，并且在流体回流之前关闭。
对于满足SS-EN 1717 EA型保护模块要求的止回阀1159，必须总是在止回阀之前安装一个关闭阀。
为了满足SS-EN1717 EA型保护模块的要求，必须在止回阀之前安装一个关闭阀，这是控制保护功能所必需的。这种止回阀是EA型，提供高达(包括)第2类的保护。这种阀门的上游有一个出口，出口配有一个塞。出口用于控制阀门的功能和密封性。
在需要更大尺寸时，可选择dn50 -200法兰设计的可控止回阀AT 1161。为了使这种止回阀满足SS-EN1717 EA型保护模块的要求，必须始终在止回阀之前安装一个关闭阀。
| 例如:1159 - 22 k | ||
| 在1159 | -22年 | K |
|---|---|---|
| Fig.没有。 | DN | 连接/性能 |
| 10 - 50 | 内螺纹(标准) | |
| 8-28 | K =压紧联轴节 | |
| 15-54 | L =焊接联盟 | |
| 15-54 | P =新闻耦合 | |
| 10 - 50 | M=保护模块，包括球阀(仅内螺纹) |
