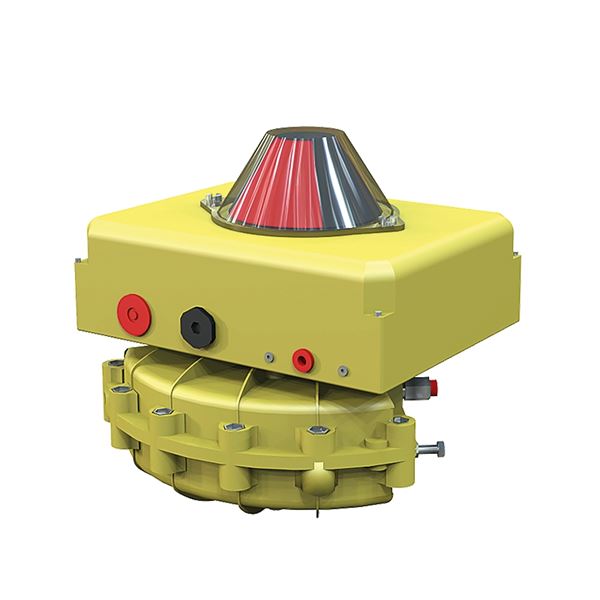

带定位器的气动执行机构AT 3840

带有定位器4-20mA的气动执行器,用于控制球阀、蝶阀或需要90°旋转的地方。

转矩 1 - 19000 Nm
开车 气动
适合的文章 at 3502, at 3507, at 3533, at 3534, at 3582, at 3585, at 3590, at 2282, at 2310-2319

变化

货号 性能 转矩(Nm) 连接到阀门ISO 5211
3840 - 5 - pos 气动双作用,带定位器 43 F04/05/07 14毫米
3840 - 7 - pos 气动双作用,带定位器 105 F05/07 17毫米
3840 - 8 pos 气动双作用,带定位器 169 F07/10 22毫米
3840 - 9 - pos 气动双作用,带定位器 220 F07/10 22毫米
在3840 - 10 - pos 气动双作用,带定位器 355 F10 22毫米
在3840 - 12 - pos 气动双作用,带定位器 490 F10 22毫米
在3840 - 14 - pos 气动双作用,带定位器 1180 F12, 27毫米
在3840 - 15 - pos 气动双作用,带定位器 1982 接触Armatec
3840 - 16 - pos 气动双作用,带定位器 2650 F16, 46毫米
在3840 - 18 - pos 气动双作用,带定位器 5950 F25, 55毫米
在3840 - 20 - pos 气动双作用,带定位器 10960 + 30, 75毫米

产品信息

应用范围

气动执行机构,用于开关和控制球阀,蝶阀和旋塞阀或要求90°旋转。没有春天的回报。

程序文本

UEC.21阀门执行机构,气动,两个位置,没有弹簧复位。

执行器AT3840气动,双作用控制与安装定位器4-20mA控制信号和返回。

质量保证

电磁阀连接和执行机构顶部acc。到VDE/VDI 3845 (NAMUR),适配器是必需的。
安装法兰和阀杆直角钻孔acc。到ISO 5211和DIN 3337,适配器是必需的。

ce标志
执行器满足机器指令MD 2006/42/EC和ATEX 94/9/EC的要求。

所有的Kinetrol气动执行器分类用于潜在的爆炸性环境II类2类,适用于区域1,2,21和22按照指令94/9/CE (ATEX)附件VIII。

材料Specifiation

细节 没有 材料 表面处理
1 身体 1 执行器0-7 ZL16-BSEN1774:1998,更大的执行器铝LM24 环氧阳极化C4,符合EN-ISO 12944-2
2 1 不锈钢
3. 弹簧 1 弹簧钢,Ur型。 预应力

尺寸和重量

致动器3840
0 1 2 3. 5 7 8 9 10 12 14 15 16 18 20. 30.
一个 32 72 91 113 137 178 208 227 230 294 380 433 530 680 680 680
B 31 59 76 91 113 146 167 187 189 239 308 353 427 554 554 554
C 36 38 50 60 67 One hundred. 110 126 151 156 200 245 274 360 620 880
重量 0,12 0, 29 0, 46 0, 73 1、28 3, 30 2, 78 4、16 5,6 6, 9 13、4 21日0 37岁的4 17日4 165年,6 273
单位是毫米,单位是千克

功能和设计

该执行器只有一个可动部件,这就要求具有出色的操作可靠性。行程长度只需借助执行器侧面的止动螺钉进行调整。所有执行机构都是在保证400万次操作的工厂进行的功能和密性测试。执行机构是模块化的,可以配置限位开关箱、位置、阀门定位器和电磁阀。

安装孔符合ISO 5211和DIN 3337,用于阀门上的标准化安装。

床头板与可调节螺钉的行程长度(5-10°)。


技术信息

压力: 供应压力最大8巴(e)。需要更高的压力。
温度: -20°C + 80°C。其他范围的要求。
策略中: 空气或惰性气体,纯度至少40微米。
(无雾润滑要求)。油或水。

扭矩(Nm) AT 3840双作用

致动器 操作压力(酒吧)
3. 4 5 6 7
在3840 - 0 0.35 05 0, 6 0, 75 0、9
在3840 - 1 2,6 3,5 4,5 5,6 6、7
在3840 - 2 4、6 6、4 8、2 40岁,2 12日,1
在3840 - 3 9日,6 13、4 17日4 21日3 25日,3
在3840 - 5 20日0 27日,5 35岁,0 43 46岁,5
在3840 - 7 48岁的5 66年,5 85年,5 105 124
在3840 - 8 82年,3 111年,4 140年,5 169年0 198年,7
在3840 - 9 102年0 140年0 179年0 220 261
在3840 - 10 172 232 294 355 416
在3840 - 14 560 760 975 1180 1375
在3840 - 15 937 1287 1632 1982 2337
3840 - 16 1310 1750 2200 2650 3100
在3840 - 18 2750 3750 4850 5950 6900
在3840 - 20 5310 7230 9090 10960 12760
在3840 - 30 7695 10845 13635 16440 19140

空气消耗量

致动器 操作时间/消费
时间间隔,以秒为单位 空气消耗量
0 - 0021年
1 - 0141年
2 - 0276年
80 0,12 0550年
5 0, 19 0995年
7 0, 32 2, 69
8 0, 48 4、16
9 0, 66 71
10 0, 89 9、15
12 1,3 12日4
14 3, 0 27日9
15 5、4 52岁的1
16 - 72年0
18 - 178年,9
20. 337年,9
30. 506年,8

要计算阀门扭矩所需的准确时间,请联系Armatec。

尺寸在3840双作用

致动器尺寸 3. 5 7 8 9 10 12 14 15 18
球阀
在3502 DN 8-20 25 - 50 65 80 One hundred. 125 - 150 200
在3507 DN 8-20 批准 50 - 65 80 One hundred. 150 - 200
在3582年,3585年 DN 15 - 20 批准 50 - 65 80 - 100 125 150 200 250 - 300
在3582 ht 3585 ht DN 15 - 20 25-32 40 - 65 80 One hundred. 125 150
蝶阀
在2282 DN 80 - 100 125 150 - 200 250 300 - 350 400 500
在2310 - 2344 DN 50 - 100 150 200 250 - 300 350 - 500

配件和选项

配件

  • 视觉位置指示器。
  • 执行机构和阀门之间的紧急换挡。
  • 内部连接压力空气罐,用于紧急操作。
  • 控制定时块
  • 不拆卸控制空气管路的情况下,用于从执行器排出空气的阀块。
  • 感应式或机械式限位开关。
  • 阀门定位器,4-20mA或3-15 psi。
  • 限位开关盒。
  • 180°旋转
  • “春天的中心”

安装

执行器可以安装在室内或室外的任何位置。不过,应该避免将气门向上安装,以最大限度地减少水和污物进入阀门内部的风险。

维护和备件

在开始装配或拆卸前,执行机构应通过电气和气动方式断开。执行器应安装均匀的间隔距离。

备件
修理包包括必要的软零件。

标记

产品编号,系列编号,最大允许操作压力。
生产厂家,生产年限。
ce标记、Ex标记包括等级。

如何订购

例如:3849 - 5
在3840 5
货号 大小
